Hulp gevraagd met Philips MCD909/12 (Algemeen)

door Prosper , Driebergen, 01-05-2020, 14:28 (1467 dagen geleden) @ Goldline

Verder zijn smd condensatoren van 100nf tussen de beide voedingslijnen verdacht

Cees, bedankt!
Zoals eerder gezegd weet ik hier weinig vanaf, dus voor de zekerheid nog even deze vraag.

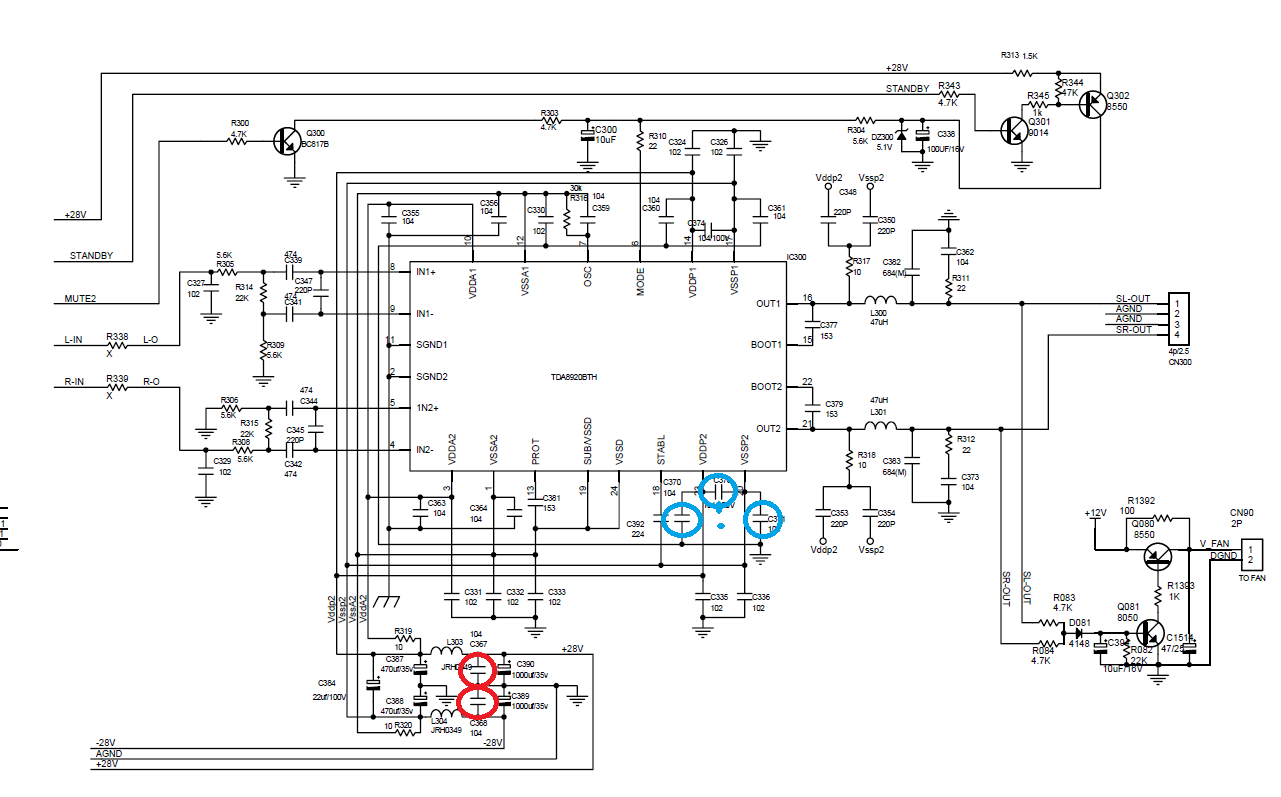

Jouw bijgevoegde afbeelding wijkt af van het oorspronkelijk schema, daarom even mijn eigen afbeelding, direct overgenomen uit het 909 schema:
Bedoel jij de rood omcirkelde C's, en kunnen eventueel de groen omcirkelde C's hier ook nog een rol in spelen?
Graag hoor ik van je.
(Overigens, voor het eerst solderen van smd's zal voor mij ook een uitdaging vormen!)
