Onbekende Philips TV 10CX1125 (Algemeen)

door Maurice , Dordrecht, 03-05-2020, 19:48 (1464 dagen geleden) @ Maurice
Gewijzigd door Maurice, 03-05-2020, 19:52

Ah ha
Download even de 10CX1120

En daar hebben we de uitleg over die TMS3757 IC
Frequentie synthesizer en Digitaal analoog omzetter. (pagina 26 Hfdst 12.3 Afstemmen)

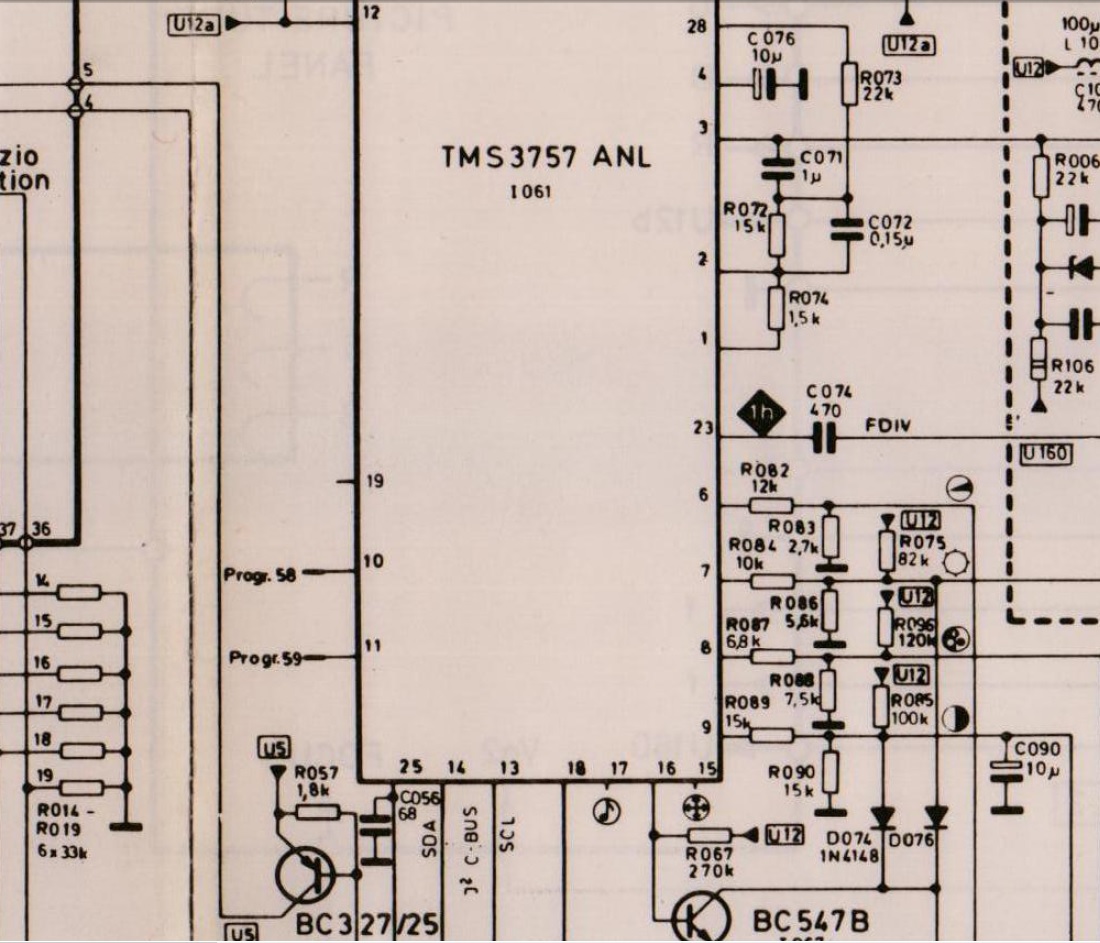

EN pagina 29 wat zien we daar op pin 10 en 11 TMS3757?
Juist een uitgang voor kanaal 58 en 59.

Dus indien een van die 2 kanalen gekozen wordt dan schakelt
dat kastje in.
Kijk maar naar de transistor die schakelt kastje aan via 2 mogelijkheden.

Pagina 29:
