Philips versterker LBD-8120/12 schema of informatie (Toestel of techniek)

door soundman2 @, Wouw, 03-06-2020, 10:58 (1394 dagen geleden) @ Quimtronix
Gewijzigd door soundman2, 03-06-2020, 11:01

De oorsprong is inderdaad India.

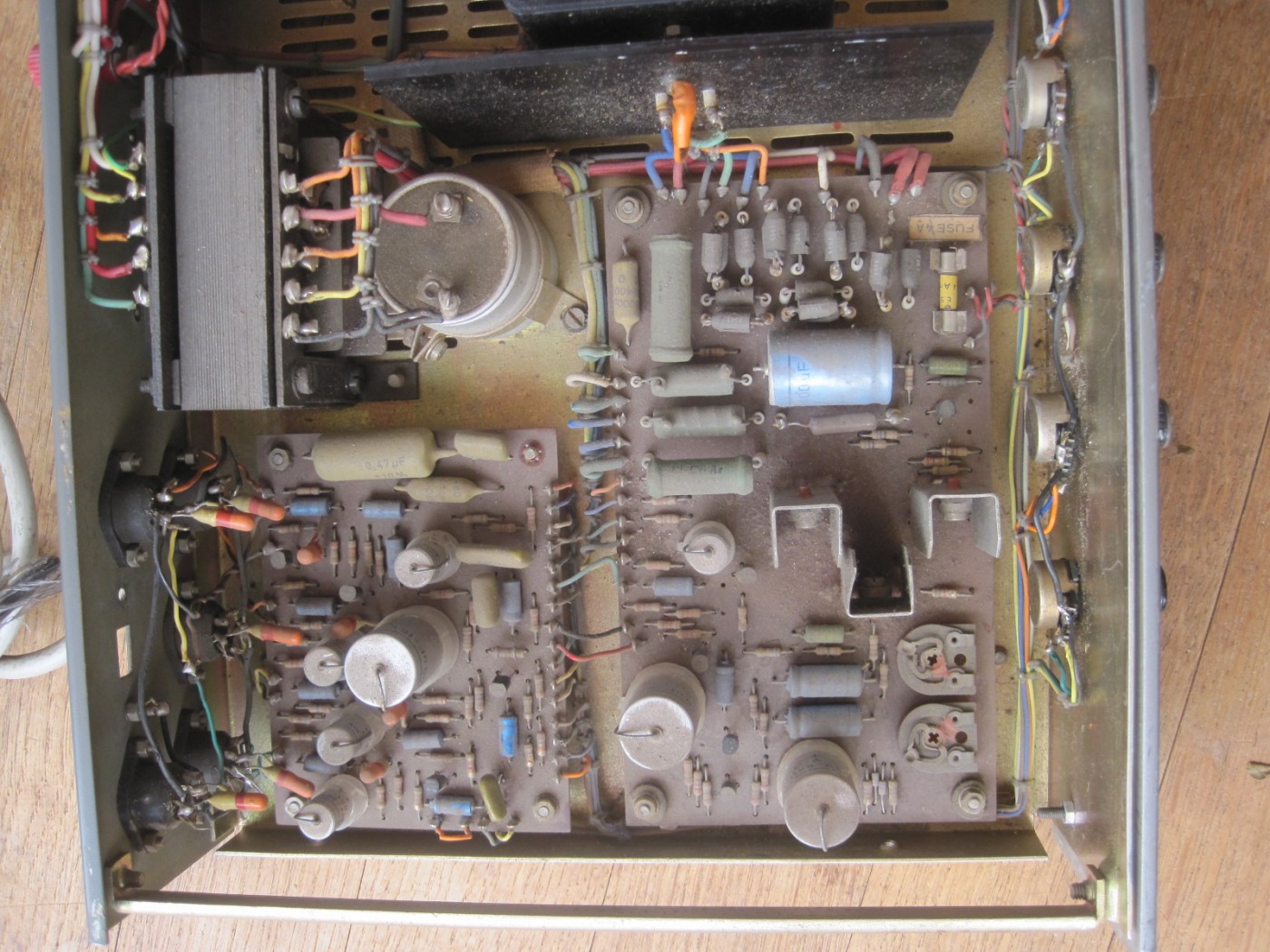

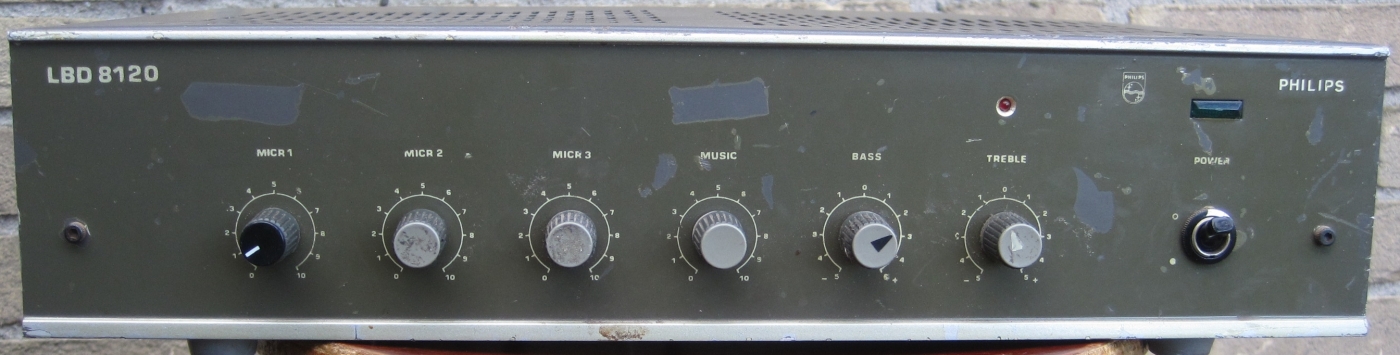

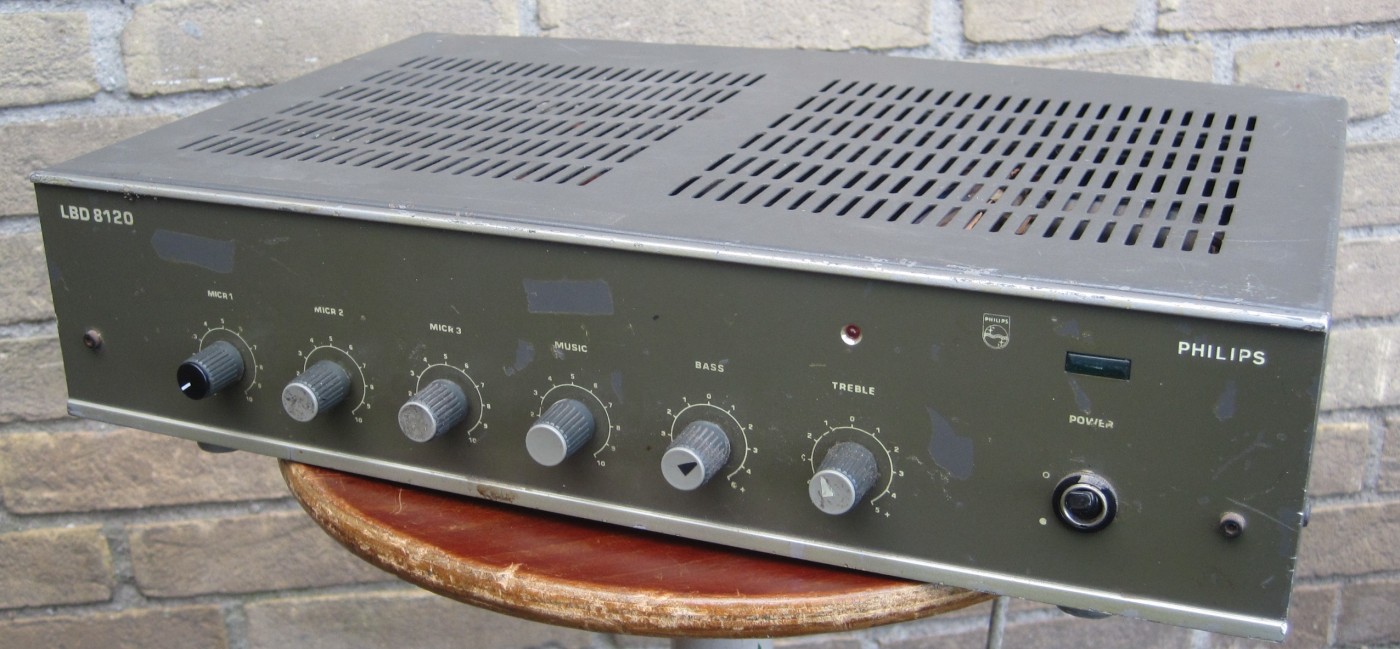

Ik heb hier een LBD8120/11 (50 Watt) staan een prototype van de LBD serie. Op een paar kleine wijzigingen na is deze helemaal origineel.
De keuzeschakelaar tussen de tape en de music ingang is niet meer aanwezig, omdat deze stuk was. De aansluitingen zijn hard doorverbonden. Ik heb er ook een ledje ingebouwd om de maximale uitsturing te signaleren.
Voor zover ik weet is de serie een copie van de LBB1251 (50 watt) met gestabiliseerde voeding, of LBB1250, 25 watt, zonder gestabiliseerde voeding.
Jouw exemplaar lijkt dan op de 25 watt versie.
Ik heb wel de schema's van de LBB versterkers. Je kunt ze ook downloaden bij de NVHR.
https://nvhrbiblio.nl/schema/Philips_LBB1250.pdf
https://nvhrbiblio.nl/schema/Philips_LBB1251.pdf

De LBD is een relatief eenvoudig ontwerp. Volgens mij heb ik er zelf ook geen schema's meer van.
Mocht ik ze nog terugvinden, dan zet ik ze bij de NVHR.(www.nvhr.nl)

Mijn versterker is jaren terug, werkend uit mijn verhuurpool gehaald en te koop voor 20 Euro.
Ik denk dat Barcelona geen optie is om hem even te versturen.

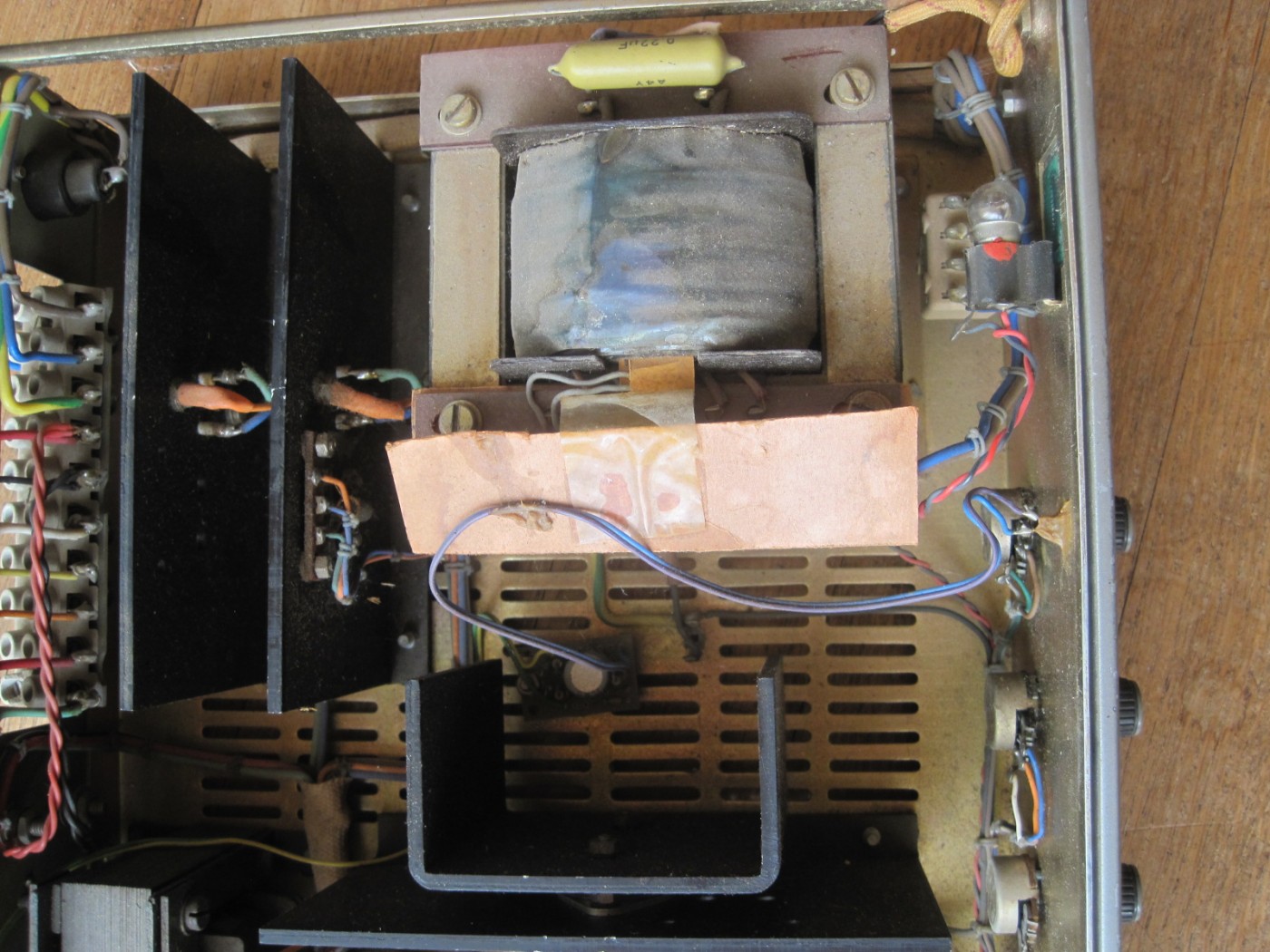

Overigens vraag ik me af wat er mis was met de uitgangstrafo in jouw versterker. Bij de lage spanningen die daarin voor komen gaan ze eigenlijk nooit stuk.

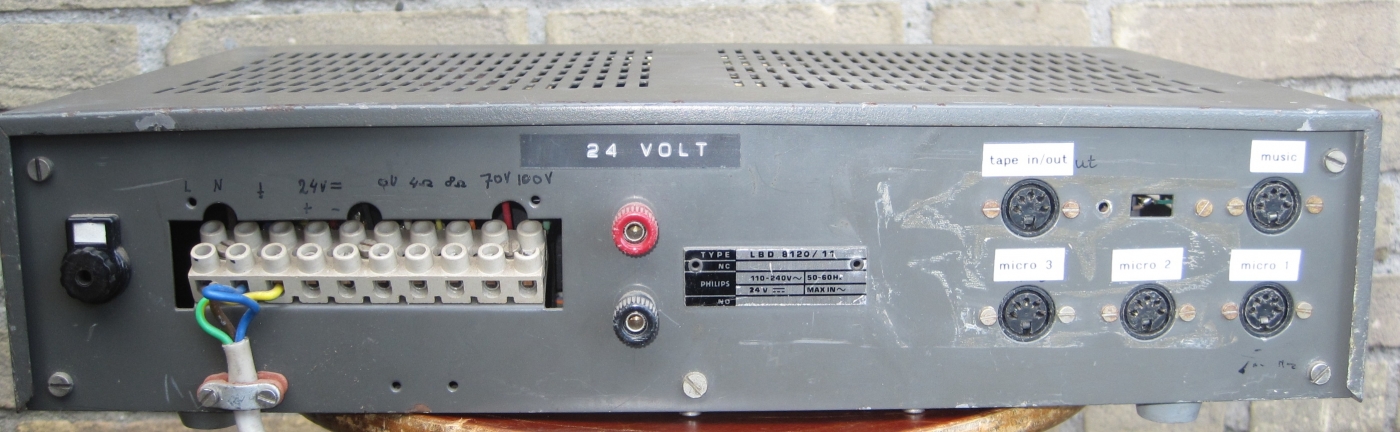

Ook alle gangbare luidsprekertaps zijn aanwezig, 4-8 Ohm en 70 en 100Volt.

[image]
[image]
[image]
[image]
[image]
[image]
