Vraag over 75 Ohm afsluit terminator. (Algemeen)

door Maurice , Dordrecht, 05-02-2024, 23:20 (83 dagen geleden) @ Otto

Otto,

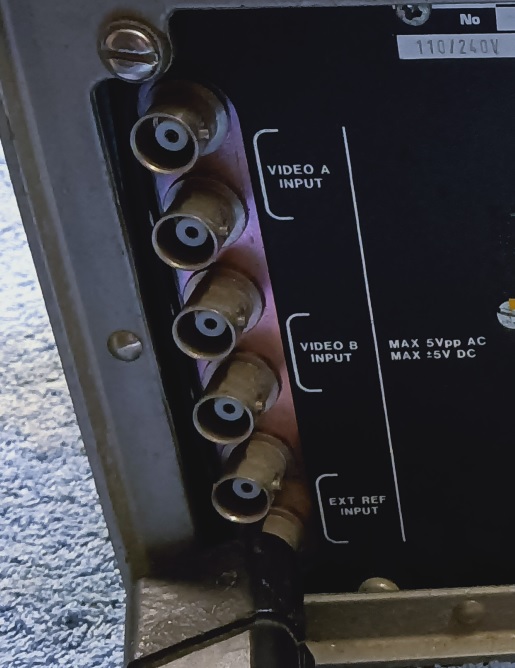

Zoals ik begrijp gaat het over een 2e parallel input, welke parallel aan 1 ingang hangen.

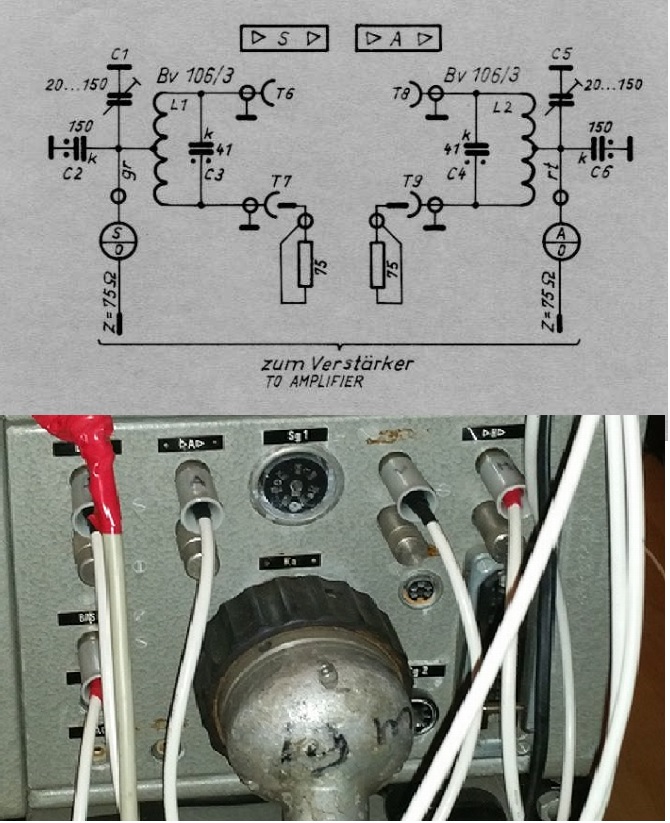

Eens dat gevallen zoals je laat zien, uiteraard beide zijde 75 Ohm moeten zijn.
Als 1 zijde geheel niet is afgesloten, maar bv Hoog ohmig is gaat fout.

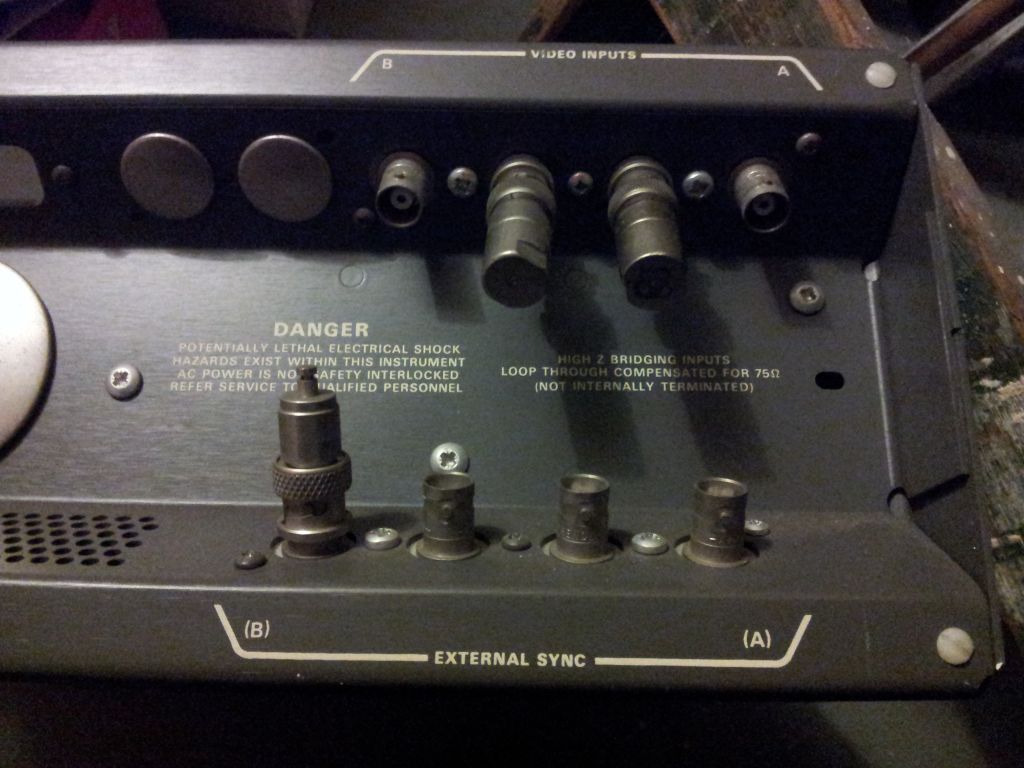

Kijk zo'n parallel bedoeld voor door lussen naar een volgende unit.
De chrome stoppen onder de stekkers zijn de afsluit 75 Ohm stekkers.

Hier staat ook verder niets bij of de 2e afgesloten moet worden.
Of dat het afzonderlijke ingangen zijn.
