Shuntregelaar. (Toestel of techniek)

door Mans Veldman , Leidschendam, 05-02-2025, 15:27 (5 uur en 28 minuten geleden) @ Pim
Gewijzigd door Mans Veldman, 05-02-2025, 15:32

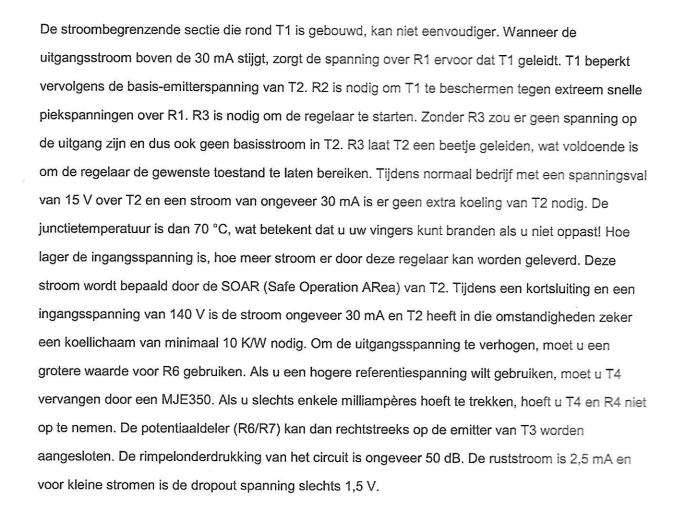

De stroombegrenzing is gebouwd rond T5 (niet T1). Bij 30mA valt er 0.66V over R1, hierdoor gaat T5 geleiden* en wordt de sturing van de serie tor T1 minder. T2 vergelijkt de referentie (de zeners) en de uitgangsspanning (via deler R6, R7). D1 vervang je beter door een 1N4007, die heeft een VR van 1000V en is niet zo krap bemeten als de 1N4004 (400V). De uitgang is vrij hoogohmig met alleen 100nF, zet een elco (47uF) en een hoogohmige bleeder parallel. T5 hoeft geen dikke tor te zijn, een BC'tje doet het hier al.

*T5 gaat geleiden als spanning over R1 groter wordt dan Ube + Ib x R2
