AKAI VT-700 B/W Video Reel-Reel_verslag (Toestel of techniek)

door Maurice , Dordrecht, 09-06-2012, 19:24 (4554 dagen geleden)

Onlangs kreeg ik deze prachtige Akai VT-700 video recorder.

Betreft een Zwart wit 1/4" Reel-To-Reel videorecorder uit 1976.
(Formaat standaard Bandrecorder)
Jammerlijk geen tapes maar mocht de pret niet drukken.

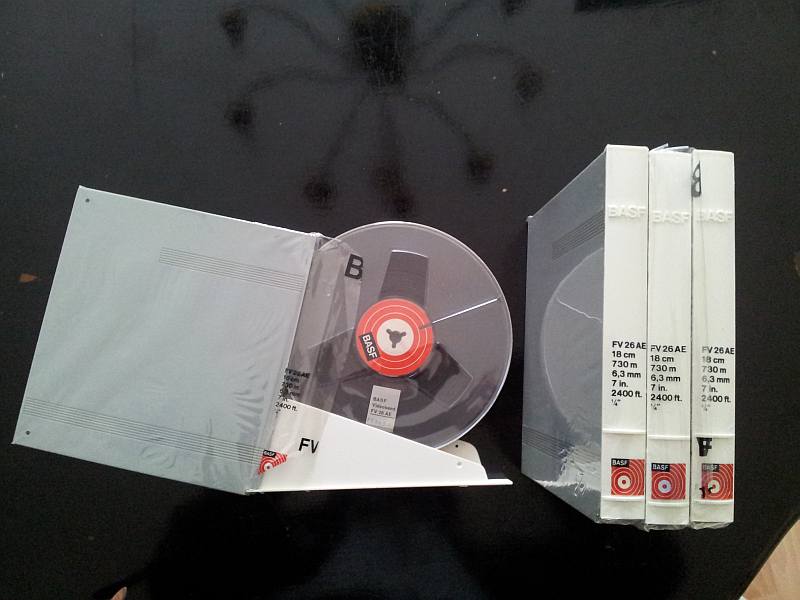

Na enige zoektocht 4 hagel nieuwe tapes kunnen bemachtigen

Mooi testen...
Jammer , hoewel alles lijkt te functioneren werd geen opname gemaakt op de band.

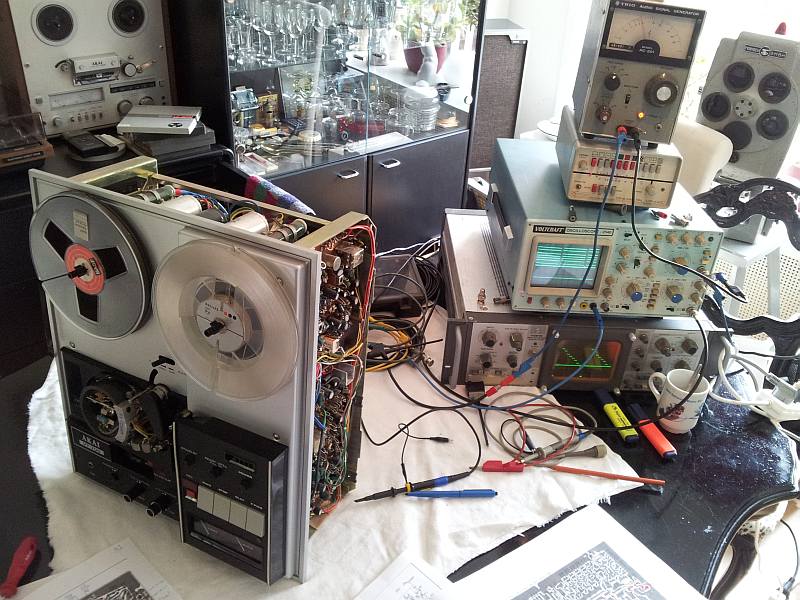

Dan maar alles uit de kast gehaald
Toon fiets
Video generator
Scoop
Wave Monitor
en wat al niet meer.

Service manual gekregen en aan de slag.

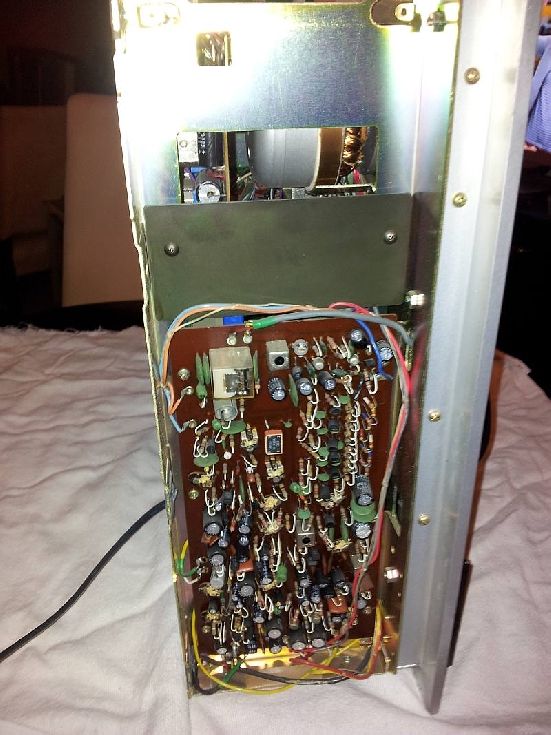

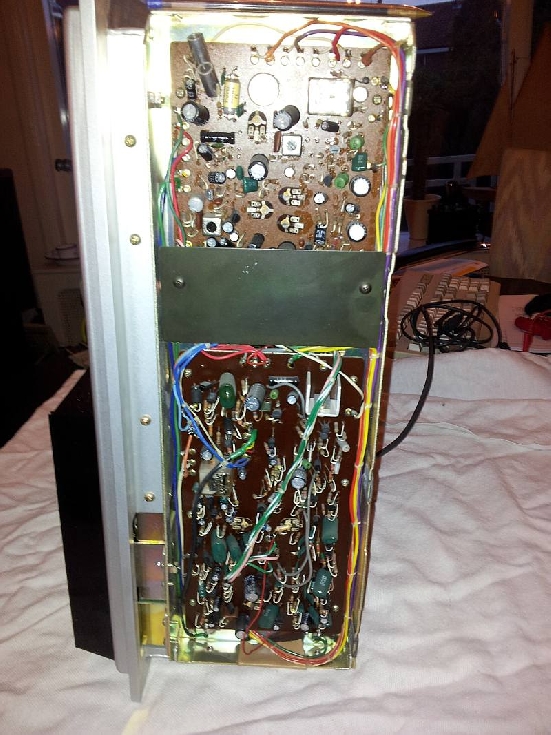

Erg lastig toestel daar de printen niet bedrukt zijn, zonder de layout uit de manual is er geen beginnen aan.
Eerst een avond studeren op het schema, uit tekenen, bedrading en in en uitgangen van de printen op de manual noteren.
Signaal lijnen gekleurd , zonder dat is anders erg lastig toestel te onderzoeken.

Vandaag aan de slag gegaan.

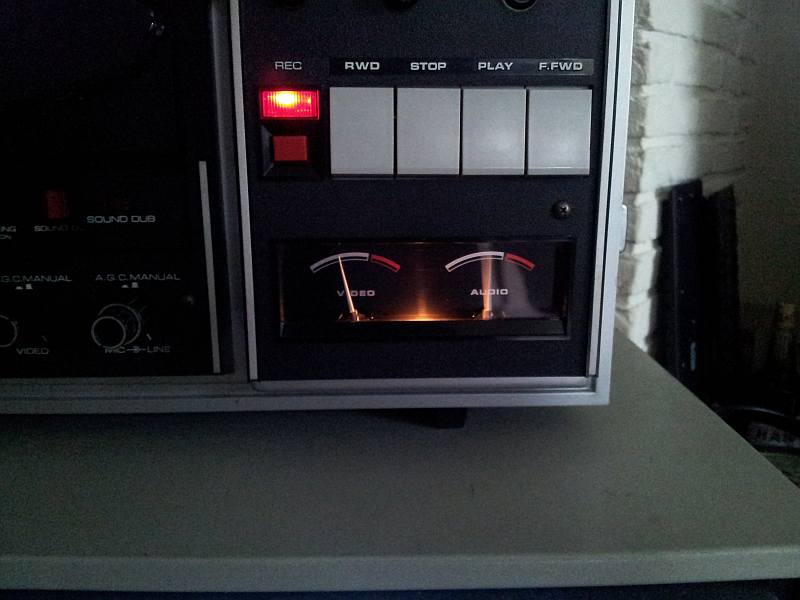

Ondanks dat Beide Vu-meters Video-en audio keurig juiste signaal aangaven, Bias op de wiskop aanwezig.
Ook met audio-Dubbing geen signaal op de band te krijgen.

Koppen gemeten en meten goed.
CTL en Audio ca 247 Ohm ( staan beide 2 koppen steeds in serie).
Hoofd wiskop meet keurig ca 47 Ohm.
Bias dan toch volgens manual op minimaal beter ingesteld (stond er een slagje naast).

Dan maar de relais print uitnemen en alles reinigen en na meten.

en ja vuil

Maar nog geen resultaat.

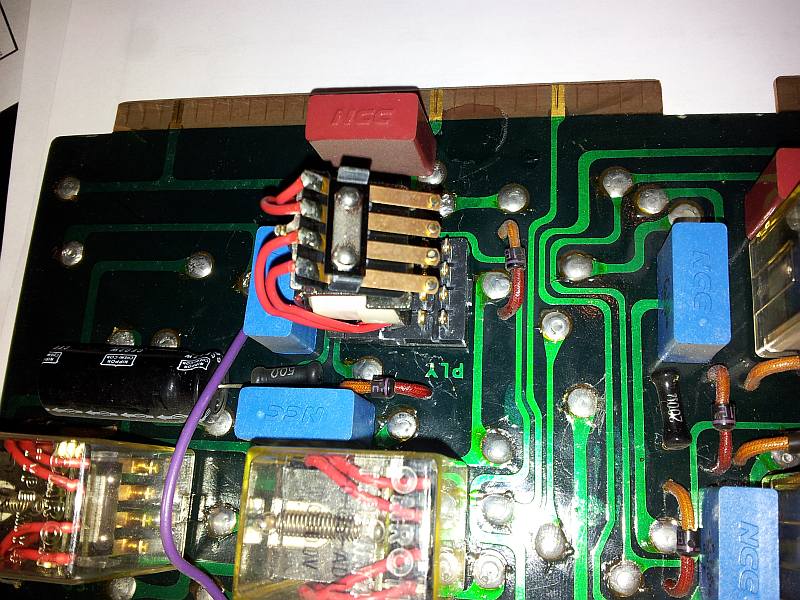

Dan maar alle relais van ook de printen.
Dat zijn lastige te reinigen, zeer fijne contactjes en ondanks dat ik ze al reeds had in gespoten bleken ze na zorgvuldige metingen echt niet goed te zijn.
ALle toch Ohmse-aarden.

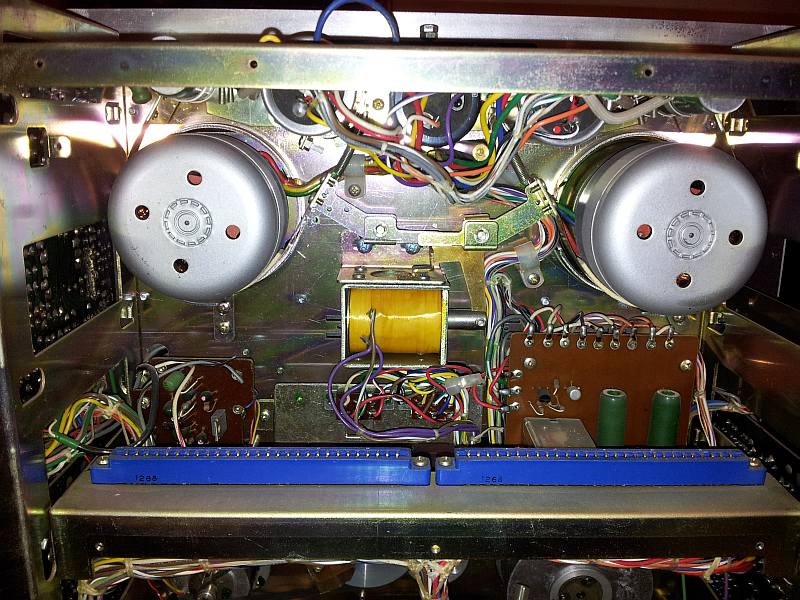

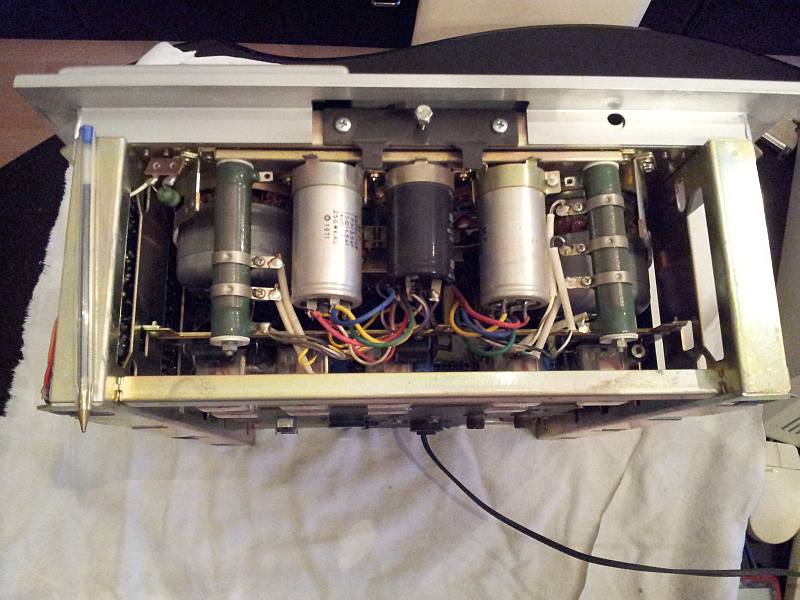

Let op de enorme motoren

Ik heb even een pen er links opgelegd voor idee van grootte.

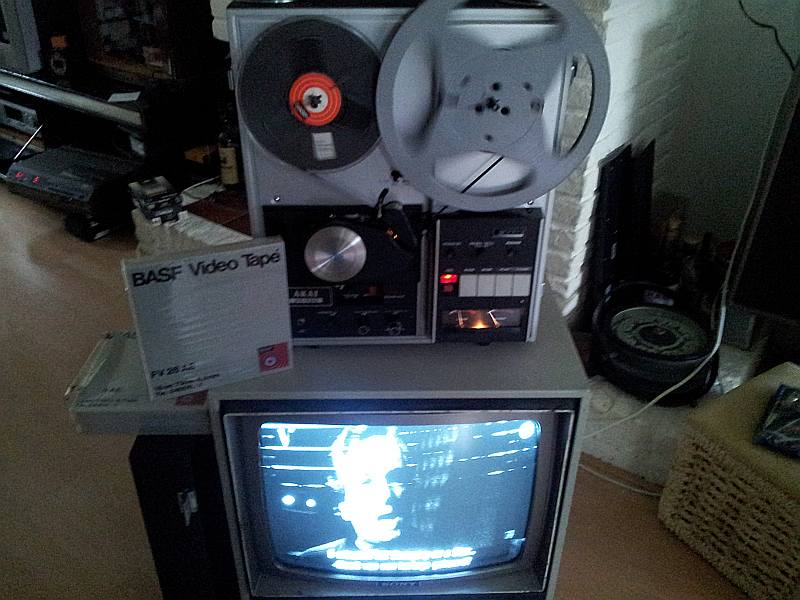

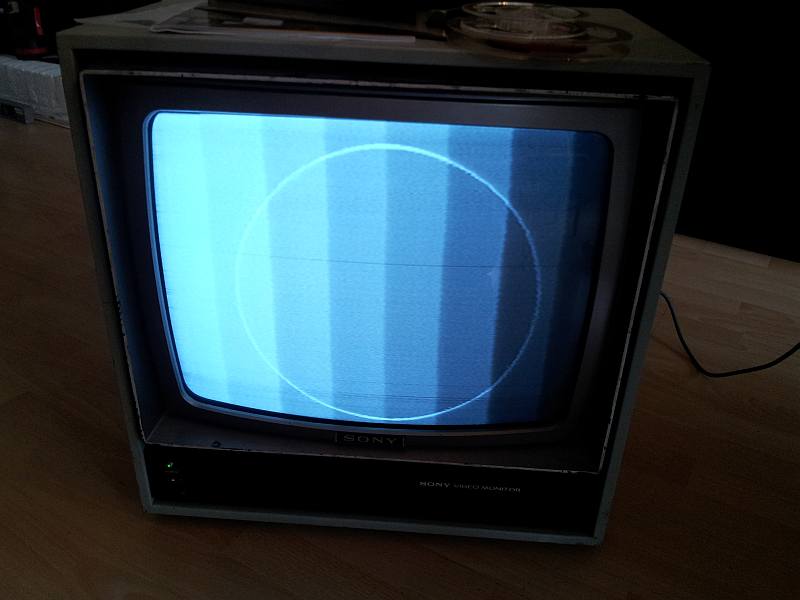

Uit eindelijk na veel poetsen de eerste opname

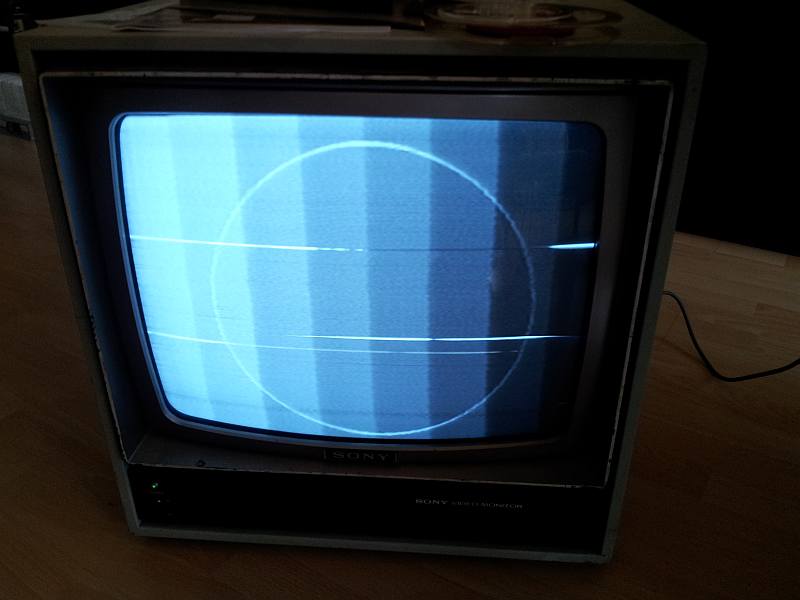

Toch af en toe een streepje

Maar beeld is toch heel redelijk van zo'n kleine 1/4"tape.

Voor de video van de eerste test opname

Maurice
