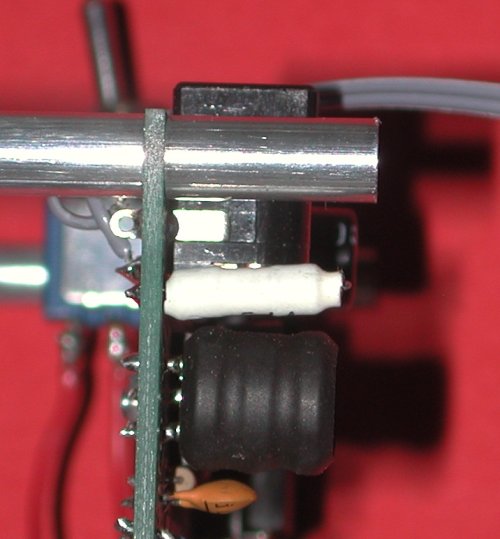

Hallo Maurice,

Ik heb van iemand al enkele zekeringentjes gekregen die op een transistor lijken, ga nog aan de slag.

Zou inderdaad kunnen dat er dan iets oscilleert, ik probeer eerst het zekeringetje en zal verder uitzoeken aangaande je tips, bedankt.

Hans

--
Hans van Kampen

Bedankt Armand

Hans

--
Hans van Kampen

``Wordt vervolgd later want verder deze week geen tijd.``

Dat klopt want je Nixieklok is stuk

Lee

--
Lukt het niet?
gebeurt mij ook wel eens.

Hallo Maarten,

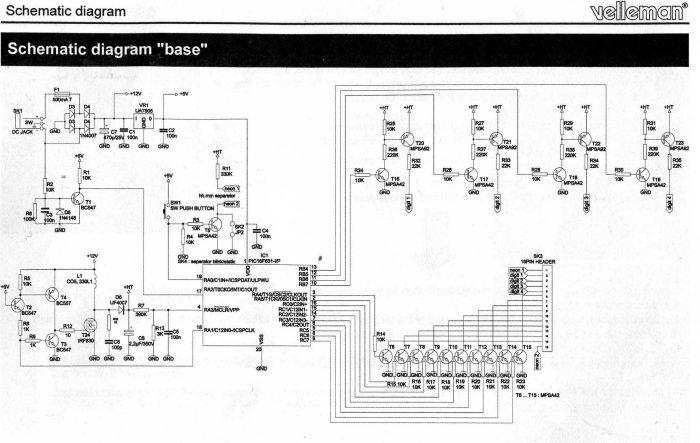

Het schakelaartje zit tussen rood gemerkt de A en de lijn die naar de B's gaat, dat is een gezamelijk printspoor.

Dus de +HT aansluiting komende vanaf de hoogspannings voeding (A gemerkt links onderin het schema) naar de +HT die naar de buizen gaat via de weerstanden en de torren rechts boven in het schema.

Hans

--
Hans van Kampen

als ik jou was zou ik eerst het 5V en de 12V controleren
12V moet er zijn als F1 goed is
als dat er niet is is er iets kapot in de eerste filtering of in de terugkoppeling naar de ic

als er geen 5V is de 7805 vervangen

zijn deze bijde goed ga verder naar stap 2

STAP 2
de irf830 controleren deze maakt het hoogvoltage
deze kapot vervang hem

controleer dan de aanstuur puls
is deze er dan is de aanstuurpuls goed
deze word gemaakt door 2 transistors
bc557
bc547

en dit mord in gang gezet door de transistor ervoor
(ik sloot de pagina dus kan het niet controleren)

zet op de voeding van deze transistor in vervolg de schakelaar
hierdoor zet je het hoogvoltage uit namelijk

geen puls=geen hoogvoltage

groeten peter

Gevonden, bedankt.

De hoogspanningsgenerator wordt vanuit de micro bestuurd (RA1). De aanwezigheid van de hoogspanning wordt teruggemeld op RA3/MCLRn. Dit is een logische ingang en daar wordt de spanning dus niet gemeten. Ik kan me voorstellen dat een onbelaste hoogspanning te hoog wordt. Dat kan de ingang van de micro beschadigen of, in dit geval, de micro in progammeer-mode brengen. In beide gevallen heb je een probleem met de micro.

Uiteraard dien je eerst na te gaan of de 5V en de 12V in orde zijn. Voor verder onderzoek is een scoop wel zo handig. Je moet namelijk uit zien te vinden of er op RA1 wel pulsen staan. Bij gebrek aan een scoop, kun je ook het wisselspanningsbereik van een universeelmeter gebruiken en die via een condensator (100nF-10uF) op RA1 aansluiten. Je "meet" dan uiteraard niet echt maar kunt allicht wel zien of er al dan niet signaal aanwezig is. Komt er iets uit de micro, dan moet dat aan de gate van de FET terug te vinden zijn. De FET kan natuurlijk ook stuk zijn, maar dat lijkt me minder waarschijnlijk. Dat ding moet 500V kunnen hebben.

petrus bitbyter.
