Nixieklok legt het loodje (Algemeen)

door Hans van Kampen , Voorhout, 29-07-2012, 09:40 (4303 dagen geleden) @ Maarten Bakker

Hallo Maarten,

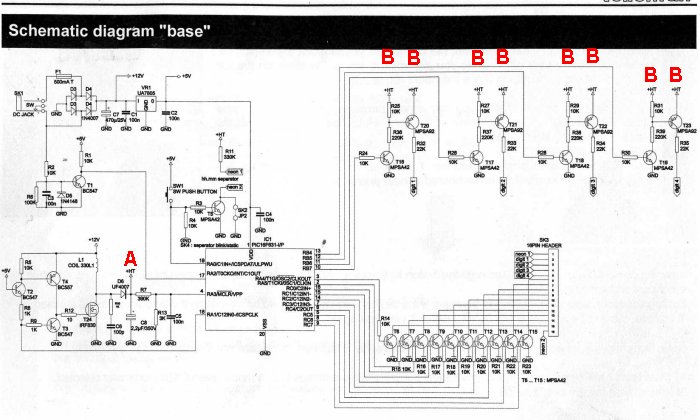

Het schakelaartje zit tussen rood gemerkt de A en de lijn die naar de B's gaat, dat is een gezamelijk printspoor.

Dus de +HT aansluiting komende vanaf de hoogspannings voeding (A gemerkt links onderin het schema) naar de +HT die naar de buizen gaat via de weerstanden en de torren rechts boven in het schema.

[image]

;-)
Hans

--
Hans van Kampen
