Bandtellerprobleem N4520

Heb vandaag een mooie Philips bandrecorder aangeschaft. Het enige mankement is dat het 5-cijferige fluorescentie display tot 3.9 telt om vervolgens weer terug te springen op 0.
Alle andere functies werken dus goed en het apparaat blijft ook gewoon doorspelen/spoelen of opnemen terwijl de teller dus repeterend tot 3.9 telt en daarna weer bij 0 begint te tellen.
Heeft iemand een idee wat een oplossing kan zijn voor dit probleem?
Vriendelijke groet, Evert

Reageer op dit bericht

2764 keer gelezen

evert
Download de servicemanual
zoek naar text ONDER het plaatje

"This file is downloadable free of charge from the site: Get Manual
(You are not logged in, only 2 downloads per day possible for you.)"

DRUK Op GET MANUAL
NIET Op Download krijg je rommel
http://elektrotanya.com/philips_n4520_de.pdf/download.html

ENfin
Pag 54 -57 3 stuks afhankelijk van je uitvoering - kijk rechts boven

Deze print daar zit je puls tellertje
Tevens achter je rechter spoel een wieltje met flapjes dat draait in een bakje met opto systeempje.
1 schoonmaken van opnemertje - oogje kan helpen.
2 iets met de torren mis

Vervolgens naar P61 links onder aan poot 25
C211 en wordt C208 opgeladen of niet wat bepaald of spoel wel loopt cq niet en dus de zaak afslaat.

Evt C211 vervangen zodat de pulsjes niet vervormen, gekke zaken terug naar Plus bordje hierdoor.

Vervolgens P67 pen 38 ook controle op draaien van de spoel.

Vervolgens P73 kompt Pen 63 binnen op klok IC "Up/Down-Pulses"
Daar kun je verder weinig aan doen zo te zien.

Daar 63 en 25 aan elkaar hangen verdenk ik dus eerst C211. op goede werking en vuil op de oogjes.

Reageer op dit bericht

2675 keer gelezen

Bedankt voor dit zeer uitvoerig antwoord Maurice!
Zal deze week op speurtocht gaan. Eerst even m'n Citroen DS gereedmaken voor de APK keuring eind deze week.
Evert

Reageer op dit bericht

2609 keer gelezen

Heb vandaag de oogjes schoongemaakt: gaf geen verandering. Ook C211 vervangen: geen verbetering. Welke torren zou ik nog kunnen proberen te vervangen Maurice?
Ondanks dat de terre steeds weer op 0 springt blijft het deck dus wel gewoon doorspelen. Teller gaat vooruit tot 3.9 en springt dan weer op 0. Bij fast rewind gaat de teller tot 1.9 en springt dan op 0. Dus tellerindicatie heeft geen invloed op draaien van de machine.

Reageer op dit bericht

2576 keer gelezen

erg domme opmerking
kan de reset knop vast zitten?

Reageer op dit bericht

2563 keer gelezen

domme vragen bestaan toch niet? Denk niet dat 't aan de reset ligt want als ik deze indruk dan gaat de teller terug naar 0, echter als ik de schakelaar voor "0 memory stop" indruk (er gaat dan een rood ledje branden) dan stopt de bandloop niet bij tellerstand 0.

Reageer op dit bericht

2563 keer gelezen

Als je de band terugspoelt gaat hij dus ook niet naar 9999.9? Ik heb ook een N4520, en als ik aan de rechter bandgeleider draai met de teller op 0 dan springt hij naar 9999.9 en hoor je een relais o.i.d. klappen van de memory stop. Als jouw teller niet naar 9999.9 gaat dan zit er misschien toch iets mis in de counter (vooropgesteld dat hij wel terugtelt van 3 naar 2 naar 1 enz.)

Reageer op dit bericht

2579 keer gelezen

ALs je met je voltmeter gewoon op de uitgangen meet en het wieltje met de hand voorzichtig draait moet je keurig van hoog naar laag een puls meten.

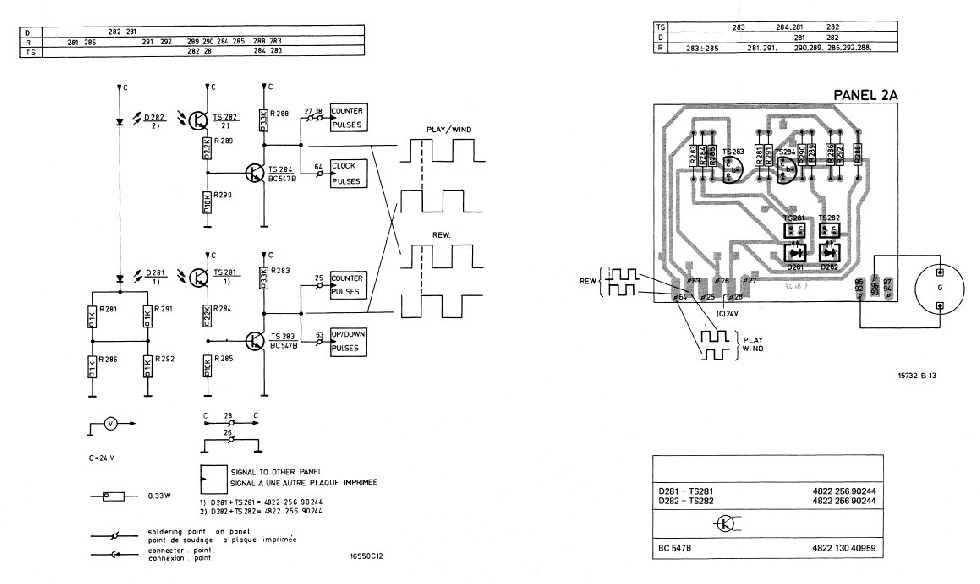

Kijk op pag 54
[image]

Pag 57 is zo te zien tbv de motor sturing
Leest uit de tension = bandspanning en de pulzen uit
zijn die er dan komen de relais in of vallen af.
[image]

Op pag 73 komen de pulsen uiteindelijk binnen tbv die teller
Clock van pen 64 en up/down puls op pen 63
DAn nog een Clear en reset puls Zou me daar eens zorgen om maken.,

Verder zijn al die vierkante blokken en torren logische nullen en enen.
Die bepalen wat er wel en niet moet gaan werken, snelheid goed is etc.

Aangezien verder de recorder goed draaid, goed op snelheid is
moet je in het laatste stuk gaan kijken.
Daar waar pulsen geteld worden en bepaald wordt de reset of de heen en terug telling.
Kennelijk wordt er of een reset gegeven of een heen of terug tel puls gegeven
op een moment dat dat niet moet.

Bv C477 van de reset vervangen, of maak draadje reset knop eens LOS.
Kan zijn dat inwendig in drukkertje wat los zit.
[image]

Reageer op dit bericht

2735 keer gelezen

Heb op 63 en 64 m'n voltmeter aangesloten en rustig aan het wieltje gedraaid: krijg hele grillige waarden van 0 naar 9, 2, 6 en 11 volt en negatieve waarden tussendoor. Is dit wel normaal?
Heb ook de reset losgehaald maar geen effect.

Reageer op dit bericht

2575 keer gelezen

Dat is geheel niet normaal.

Is niet meer dan een licht gevoelige schakelaar.

Denk ik toch sterk aan de optica.
Meet dan ook aan de ingang -basis van de tor om te bezien of inderdaad de opto is of de schakel trap.
Zaak moet echt hard schakelen.

Rustig kun je R284 vol aan punt C hangen om te bekijken of TS283 goed schakelt.

Oh ja
Indien je kijkt met een sterke lamp er bij werkt de zaak ook slecht natuurlijk.

Opto is misschien niet 123 te verkrijgen, maar is niet meer als een kunststof hulsje met Led en optisch torretje.

Gebruik een ander opto en haal de inhoud er uit plaats die terug in bestaande hulsje.
Of zaag van de nieuwe de schroeflipjes er af, dergelijke ideenen allemaal mogelijk.

Reageer op dit bericht

2527 keer gelezen

Ben er eindelijk uit: telwerk IC was kaduuk. Heb een vervanger gevonden bij Gerhard P. Hirsch te Wuppertal-Cronenberg. M'n tellertje loopt weer als vanouds! :-D
Bedankt voor alle inspanningen Maurice!
