Beste mensen,
misschien een al veel eerder gestelde vraag , maar toch maar proberen.
Op mijn B5X04A wil ik op de FM band mijn muziek draaien wat ik op mijn ( Apple) PC heb staan.
Dus een klein zendertje met zeer laag vermogen (afstand 10 meter) met een stereo ingang.
gisteren al zoekend via Google zag ik zo'n ontwerp (principe schema)op 1 of andere forum).
Heel weinig onderdelen, 3 volt voeding en slechts 1 IC (iets met 6 en 2),wat weerstanden, een instelpot en een zelf zeer eenvoudig te maken spoel.
Ik dacht dat ik die site had opgeslagen maar, helaas!!!
Ook kan ik natuurlijk zo'n I-pod fm-zender kopen die je aan sluit op de 12 Volt aansluiting in de auto, en die slopen.
Met belangstelling. ruud PA0ROJ

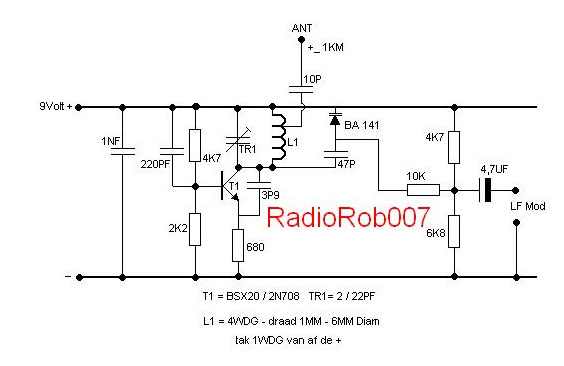

Hallo Ruud .... een B5X04A is toch geen stereo-radio, dus heb je met een mono-zendertje genoeg, eenvoudiger dan dit kan bijna niet:

Groeten ... Hugo Sneyers

ruud,

Misschien dat je de XR2206 function generator IC in je hoofd had, maar dit IC gaat niet verder dan 1MHz. Google maar een op XR2206 transmitter, misschien dat er wat bij zit.

Gr. Paul

Beste mensen,
misschien een al veel eerder gestelde vraag , maar toch maar proberen.
Op mijn B5X04A wil ik op de FM band mijn muziek draaien wat ik op mijn ( Apple) PC heb staan.
Dus een klein zendertje met zeer laag vermogen (afstand 10 meter) met een stereo ingang.
gisteren al zoekend via Google zag ik zo'n ontwerp (principe schema)op 1 of andere forum).
Heel weinig onderdelen, 3 volt voeding en slechts 1 IC (iets met 6 en 2),wat weerstanden, een instelpot en een zelf zeer eenvoudig te maken spoel.
Ik dacht dat ik die site had opgeslagen maar, helaas!!!
Ook kan ik natuurlijk zo'n I-pod fm-zender kopen die je aan sluit op de 12 Volt aansluiting in de auto, en die slopen.
Met belangstelling. ruud PA0ROJ

Vul in google het volgende nummer in:" Bestnr.: 341843 - 89 "
Dat is een zendertje te koop bij o.m. Conrad. Ik denk dat je voor 19,99 zoiets nauwelijks kunt maken, compleet met behuizing.
Zelf kocht ik hetzelfde ding in de "vijf euro bak" (ca 50KR)bij Clas Ohlson in Zweden. Werkt prima op twee AAA batterijen en is afstembaar over de hele FM band in stereo.
Ik weet het, voor de pure zelfbouwers onder ons is het natuurlijk een doodzonde.

Ik heb het apparaatje er nog eens even bijgepakt, het werkt nog steeds, maar vervelender is dat de hele FM-band vol zit met zenders. Ik heb op mijn (portabele) Grundig geen echt leeg plaatsje kunnen ontdekken. Je bent dus haast verplicht om je minizender via een hf dichte aansluiting met je radio te verbinden, Een tikkeltje meer vermogen, een paar watt, zou dat op kunnen lossen, maar dan heb je weer een ander probleem vrees ik.

Soundman2

Beste mensen bedankt.
Ik had Conrad al bekeken maar vond het wel leuk om zelf iets te bouwen.
Dat schema wat ik bedoel was stereo in. Er werd gebruik gemaakt volgens mij van SMD onderdelen maar daar ben ik niet bang voor.
Ik heb eeb stereo horlogemaker microscoop van Leitz.
En waarom stereo? Nuja, ik wilde dan in een laadje onder mijn radio een hele goedkope FM-stereo ontvanger verbergen. De twee audio uitgangen dan in de P/U. aansluiting. In afwachting van mijn nog te vinden hogetonenstralers toch een redelijk geluid. Kan dan ook op de FM-band gewoon mono ontvangen.
De audio haal ik af van mijn Apple PC.
Ik heb daar verschillende muziekbestanden gemaakt met verschillende soorten muziek. 50=60 jaren, modern, klassiek en Indisch.
Kies een bestand en dan draaien maar.
Het ontwerp wat ik bedoel was heel klein en kan ik voeden uit de PC.
Ik ga nog wel verder zoeken.
iedereen bedankt, ruud PA0ROJ

Hallo Ruud,

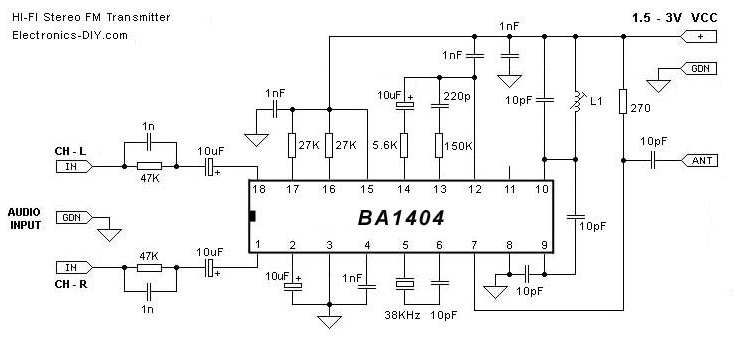

Ik heb hier het schema van een prima stereo FM-zendertje. Kijk eens of dit iets voor jou is. Hopelijk heb je er wat aan.
Veel succes.

Groeten,

Paul

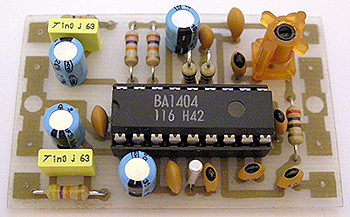

Ik ben inmiddels aan het zoeken gegaan en kwam het ic BA1404 en de MAX2606 tegen.
De MAX2606 behoeft minder onderdelen is is technisch "wat leuker".
De BA1404 is in nederland bij Kent leverbaar voor ongeveer 6,50 euro.

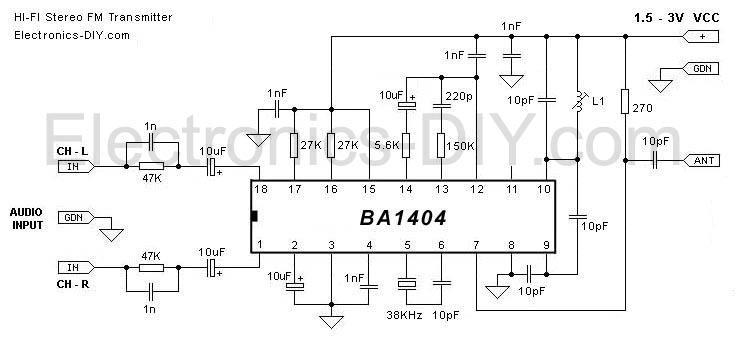

Ik heb ook een schemaatje gevonden met dit IC.
Ik denk dat ik de onderdelen bij Kent (zover niet zelf in voorraad) ga bestellen en opbouwen op een stukje gaatjes print.
Of weet iemand of er een compleet setje of los printje ergens te koop is.
Ik toon het schema bij dit bericht.
Graag een reactie op dit bericht.
