De voorkant zet je dan op een dwaalspoor.

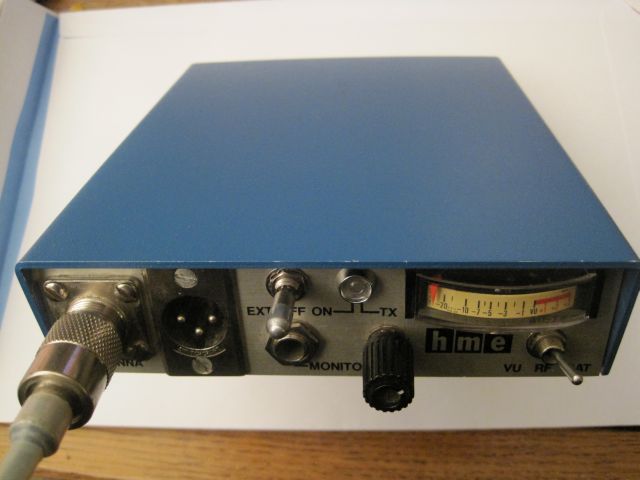

Met de tekst bij het ledje ( ON TX ) en de schakelaar VU RF en de uitgang MONITOR
lijkt het toch wel op iets wat ook kan zenden.
Mogelijk een optie geweest ?

Achteraf is het natuurlijk allemaal duidelijk. Op de achterkant zit een zeer beknopte gebruiksaanwijzing. Vertaald luid die:
Sluit de antenne aan, schakel de power schakelaar op on of externe voeding, de groene led gaat aan. Schakel de zender in, de led TX verkleurt rood.

Nu ik weet dat het een ontvanger is, is het allemaal wat duidelijker. Als je de ontvanger aanzet gaat inderdaad de groene led aan, maar even later wordt die rood. Dat lijkt op het locken van de zender, maar dat is niet waar. Zodra er een draaggolf van een zender, een andere unit dus, in de lucht komt, hoort de led rood te worden. De meter in de stand RF geeft de ontvangststerkte aan.
De XLR aansluiting is een symmetrische audio uitgang en de aansluiting monitor is een regelbare hoofdtelefoonaansluiting, waarmee je het ontvangen signaal kunt beluisteren.
Inwendig ziet het er ook allemaal uit als een zender, met de antennespoelen in een gesloten behuizing. ik kon alleen geen stevige HF tor vinden. Wel een FM detector ic CA3089. Ik heb nog even gedacht aan de aanwezigheid van een talkback (cue) ontvangertje, Omdat het ic voor zenders nauwelijks bruikbaar is.

Ik ben extra op het verkeerde been gezet, doordat de eigenaar van het apparaatje vertelde dat hij het gebruikt had voor vervanging van een draadloze microfoon, waarvan het bereik tekort schoot. Er zou ook nog een ontvanger bij gezeten hebben in 19 inch uitvoering, maar die is er niet meer.

In feite ontbreekt er een (beltpack-)microfoon zender.
Op Ebay stond er een compleet stel te koop, eindbedrag 14 dollar.

Na een paar keer flink achter mijn oren gekrabt te hebben, heb ik maar eens een meetzender voor de dag gehaald en de oplossing was daar.
Het is een dubbelsuper, die ontvangt op 210,8MHZ. De oscillator is x-tal gestuurd en werkt met een derde overtone x-tal 66,7MHz, met als eindfrequentie 200.1MHz. Het verschil van 10,7 MHz gaat door een keramisch filter en dan de CA3089 in.
