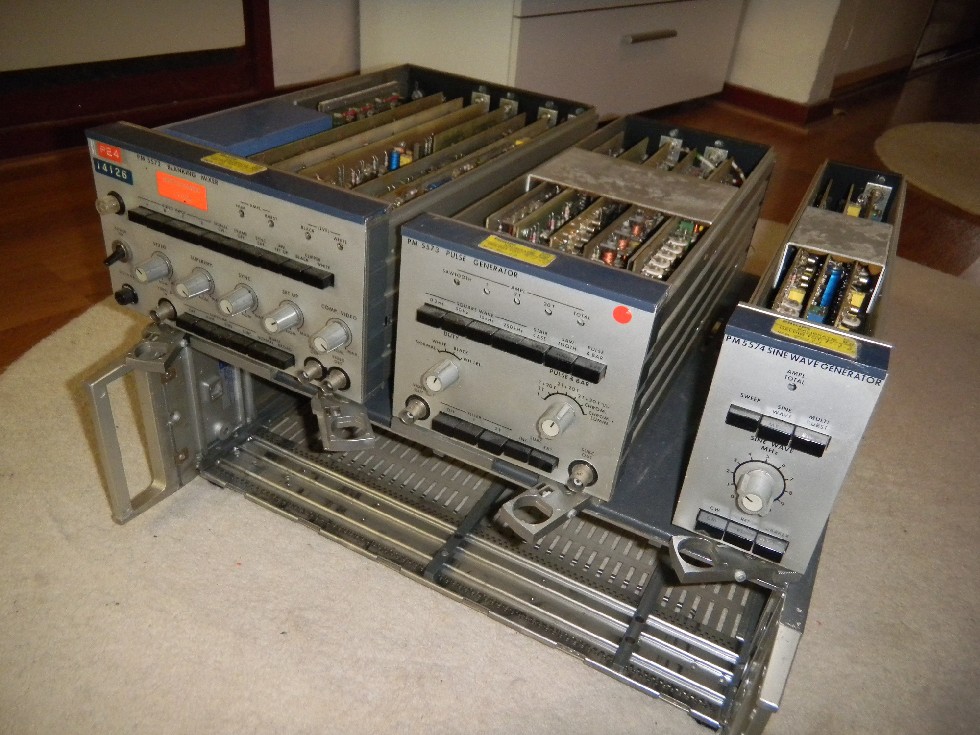

Met deze toestellen is het mogelijk bepaalde gedefinieerde testsignalen te maken voor het ontwikkelen en testen van monitoren en visdeoversterkers.
Zo kun je het videosignaal voorzien van gedefinieerde pulsen, om de bandbreedte van videoversterkers te onderzoeken, maar ook reflecties in tv ketens. Mooi spul destijds, maar niet echt voor de serviceman.

Soundman2

Beste Piet,

Deze Philips generator was en is een prima generator voor videometingen.
Je kan er brom of noise mee genereren om vb. common-mode rejectie mee te testen.
Of je kan met de gemoduleerde 20T puls de groeplooptijd van een versterker of filter testen.
In AD DA schakelingen is de zaagtand dan weer nuttig ter controle van de lineariteit en missing code.
Met de sweep is het mogelijk om de bandbreedte te controleren, en zo kan ik nog veel verder gaan daar ik lang met dergelijke generator werkte.

Ben je geen videoman dan zou ik deze generator toch niet weg doen, er zitten immers prima herbruikbare onderdelen in, en het sweepgedeelte is herbruikbaar
voor het testen en afregelen van het IF gedeelte van AM en FM ontvangers.
Met het schema en wat extra schakelaars is de PM5574 te wijzigen in een wobbler voor IF of kan je de CW mode gebruiken om een bepaalde frequentie
te selecteren tussen 0 en 10MHz en met een kleine aanpassing tot 10.7MHz( spannig op tunneldiode)
Ik hoop je hiermee bent geholpen en indien er verder nog vragen zijn hoor ik het wel.

Met vriendelijke groeten,

Marc Chaerle
