tuning meter nult niet (Toestel of techniek)

door Gate42, 02-02-2013, 18:37 (4320 dagen geleden) @ Gate42

Dank je wel voor de vele tips!

Ben een heel stuk verder gekomen.

De diodes waren toch eenvoudig te controleren door R313 & 315 los te solderen (kon ik net bij met de bout). Maar toen het ook dit niet was heb ik besloten het chassis te demonteren, de blikken afdekplaat aan de printzijde te verwijderd, en zo toegang te krijgen tot Filter 309 en de componenten eromheen.

Wat nog opmerkelijk is, is het volgende: de receiver speelt met een los gesoldeerde diode nog prima; de tuning meter staat dan wel helemaal in de hoek. Daarna deze weer vastgesoldeerd, en de andere losgenomen. Hetzelfde resultaat, maar de tuning meter stond nu in de andere hoek. Lijkt erop dat de diodes prima werken.

Na het losnemen van het blikken dekseltje kon het discriminator elko-tje vervangen worden ... helaas nog steeds zonder resultaat.

Alle componenten rondom het filtertje los gesoldeerd en gecontroleerd; niets geks gevonden. Ten slotte uit nieuwsgierigheid het filtertje eruit gesoldeerd. Deze bleek te bestaan uit een spoelkokertje met drie spoelen, twee diodes, een condensator en twee instelbare kernen.

Pas nadat alle componenten in orde bleken, heb ik besloten om aan kernen te gaan draaien, met een zeer goed resultaat. Het minimaal verdraaien van de kern van de 'balanstrafo' waarop de twee diodes zijn aangesloten zorgde ervoor dat de tuning meter weer goed in de nulstand kwam te staan.

Maar wat is nu de juiste nul stand?

Door de tuner zodanig af te stemmen dat er geen enkele zender wordt ontvangen, en hierna de FM antenne los te nemen, wist ik zeker dat er niets te ontvangen viel. De tuning meter stond nu niet helemaal in de nulstand. Daarna heb ik de kern nog iets verdraaid totdat de tuning meter weer op nul staat.

Vervolgens de antenne aangesloten en de receiver werkt prima. Ook de AFC werkt weer. Stem de receiver naast een zender af, schakel de AFC in, en de tuning meter staat vrijwel perfect op nul.

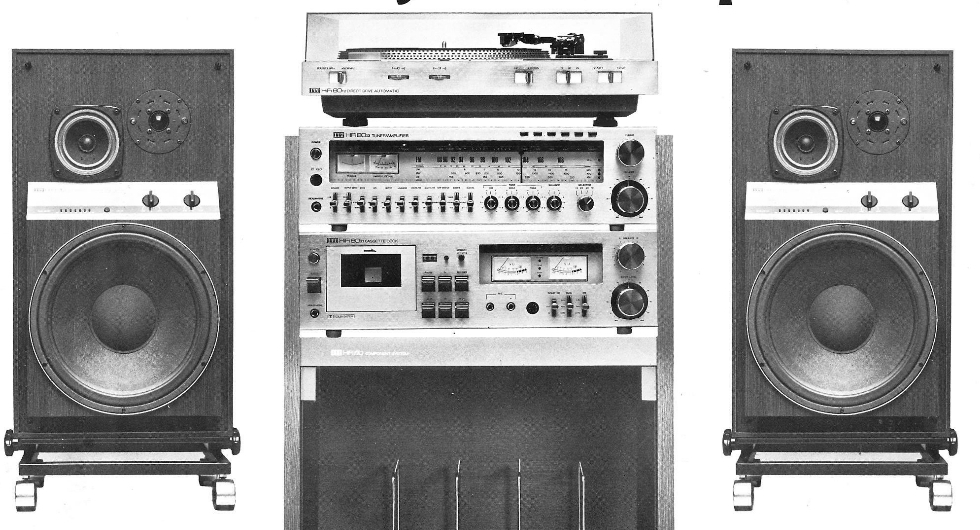

Tot slot: Er kwam commentaar op het niet melden van het merk. Daar hebben jullie gelijk in. Ik zal m'n leven beteren ... het is een

Nogmaals, bedankt voor alle tips!

Groeten Harry
