RegistrerenSchema Philips versterker AR5922/05 (Gezocht)

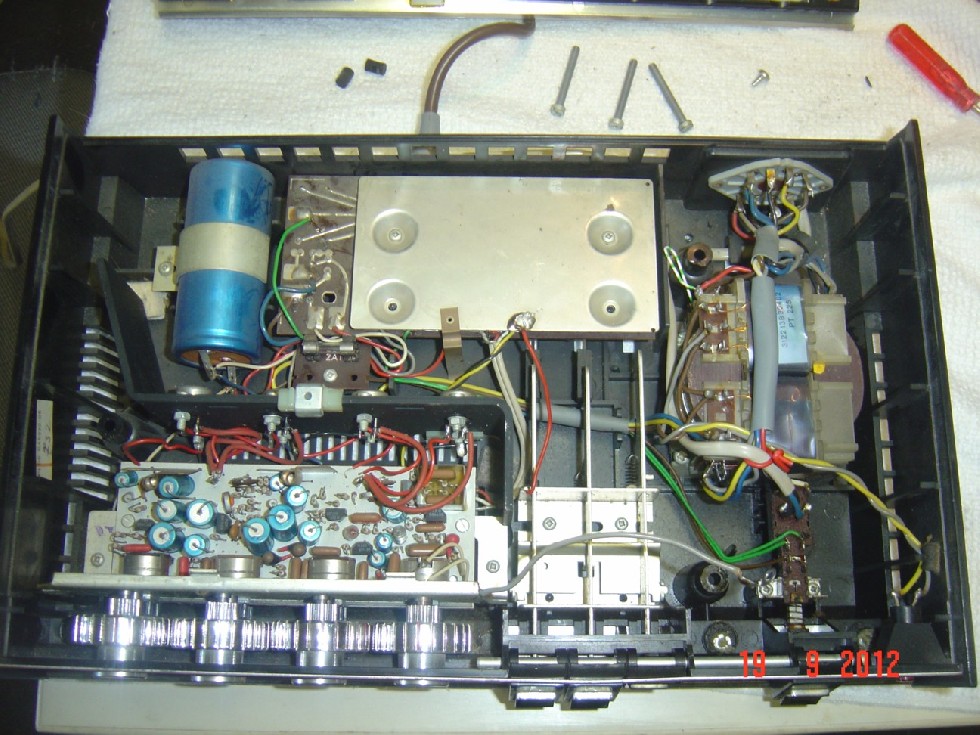

Ik heb hier een Philips vesterker type AR5922/05. Een van de kanalen geeft een vervormd geluid. Ik zoek het schema van deze versterker.Iemand bekend met deze klacht?![[image]](images/uploaded/2013021916341451239b76543ce.jpg)
Schema Philips versterker AR5922/05
door Leo Snoeren
, Dongen, 19-02-2013, 15:48 (4532 dagen geleden) @ Piet42
Gewijzigd door Leo Snoeren, 19-02-2013, 15:55
Hallo Piet,
Waarschijnlijk zijn er een of meerdere van die blauwe Philips elko's aan het einde van hun leven gekomen..... Als je ze (zonder schema) allemaal vervangt, is de kans groot dat het probleem is opgelost en dat de versterker weer een jaar of 10 zonder problemen meekan.
Uiteraard kun je ook de eindtorren even controleren, maar dat heb je misschien al gedaan?
Weet je zeker dat het typenummer klopt? moet er niet nog wat voor staan: 22AR592 of zo? Of 22RH592 Of is het wel Philips?
Een schema heb ik in elk gevel niet van het door jou gevraagde Philips apparaat.....
Maar hij lijkt op de 22RH591, kijk eens op deze site, en dan bij versterkers:
Succes!
--
Met vriendelijke groet,
Leo Snoeren
https://www.rrd.link/ (onder constructie)
leosnoeren(apenslingertje)freedom.nl
Schema Philips versterker AR5922/05
door John Hupse † , Schoonhoven, 19-02-2013, 15:54 (4532 dagen geleden) @ Leo Snoeren
de documentatie van de Aristona AR5922 vind je op de NVHR website http://www.nvhr.nl/schema.asp
Schema Philips versterker AR5922/05
door Willem.H.N. , Enschede, 19-02-2013, 18:31 (4532 dagen geleden) @ Piet42
Denk er aan bij meten, + ligt aan massa.
Je hebt hier te maken met AC/AD germanium transistoren en die kunnen
ook de vervorming veroorzaken mede de uitgedroogde elko'tjes
wat reeds genoemt is.
grt. willem.
--
Lukt het niet?
gebeurt mij ook wel eens.
Schema Philips versterker AR5922/05
Heren, Excuus..het is inderdaad géén Philips...nou ja geen Philips..... maar een Aristona AR5922.En dus ook een 22RH580....toen vond ik inderdaad wel een schema en beschrijving.
En bedankt voor de tip over vervanging van de elco's. Op de scoop (via toongenerator) in duidelijk vervorming te zien tussen links en rechts. Ik ga dus eerst maar eens de blauwe ""monsters"" vervangen. uh....door Chinese??
De transistoren nog niet gemeten. Dat maar even als eerste doen.
Schema Philips versterker AR5922/05
De 5 elco's links vervangen...geen resultaat. Toen maar aan het meten geslagen. En bleek een potmetertje van de gelijkstroom instelling van de AD's defect. Vervangen..maar toch moest deze op max. gezet worden om ruststroom beetje in de buurt te krijgen. Werkt nu weer redelijk tot goed dus voldoende om in geval nodig als testversterker te gebruiken. Kan dus ook verlopen van de AD torren zijn. Zal ze tzt nog eens gaan meten.Bedankt voor de adviezen.
