Ik moet een onderdeel vervangen wat mechanisch beschadigd is.
Het is een SMD in SOT23-5 behuizing (5 pennen)
De code die er op gedrukt staat is BPSY, verder niets.
Ik heb al een tijd rondgestruind op het www, tot nu toe zonder resultaat.
Wie weet het? Een schema van het apparaat waar hij in zit heb ik niet.

Soundman2

Reageer op dit bericht

4120 keer gelezen

Hallo Henk,

Staan alle letters als 1 woord achter elkaar? Kun je er anders eens een duidelijke foto van posten?

Met vriendelijke groet,

Arjan

Reageer op dit bericht

4074 keer gelezen

Hoi,

Vertel eens in wat voor toestel dit componentje zit en evt welk deel ervan.
Dan kan er iets in die richting gezocht worden.
Een foto erbij is nog beter.

Groet Frank

Reageer op dit bericht

3950 keer gelezen

Hoi,

Vertel eens in wat voor toestel dit componentje zit en evt welk deel ervan.
Dan kan er iets in die richting gezocht worden.
Een foto erbij is nog beter.

Groet Frank

Het onderdeel zit in een bewakingscameraatje, in het voedingsgedeelte.. Het is een SMD met 5 pootjes.
De code bestaat uit vier hoofdletters BPSY. Meer kan ik er niet over vertellen.

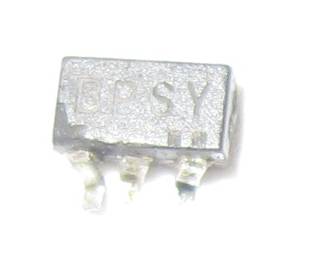

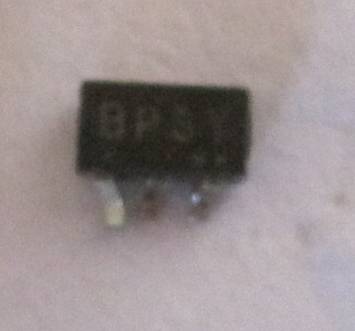

Mijn fototoestel kan wel close-ups maken, maar macro is wat veel gevraagd. Desondanks toch een poging.
Met en zonder flits
Let op, aan de andere zijde horen ook twee pootjes. De middelste is er niet, (SOT23-5)

[image]

[image]

Reageer op dit bericht

3925 keer gelezen

Hallo Henk,

Het zou een S-8521F33MC kunnen zijn. Dat is een PWM Control & PWM/PFM Control Step-Down Switching Regulator-Controller met een uitgangsspanning van 3,3V.
Deze heeft als Package name abbreviation de letters BPS. Die Y hoeft niet eens perse bij de type-aanduiding te horen.
Ik had op mijn werk nog een IC gevonden, dan moet ik morgen even kijken voor het exacte typenummer, dat was een voltage monitor IC.

Als je de schakeling er rondom heen bekijkt, zou het dan een Switching regulator kunnen zijn, of denk je toch meer richting voltage monitoring, of misschien toch nog iets heel anders?

Reageer op dit bericht

3922 keer gelezen

Het is een dubbelzijdig doorgemetalliseerd printje, dus het is lastig om de schakeling uit te tekenen. Een 3,3v step down converter zou goed kunnem. Overigens zit op een andere plaats op de print ook nog een choke, het zou kunnen dat er enkele voedingsspanningen gecreëerd worden,
De ingangsspanning van de camera is te hoog geworden, ruim 16 volt ipv 12 De camera werkte nog wel, maar op 12 volt niet meer. Het printje heeft in mijn bernstein derde handje gestaan. Mogelijk heb ik het ic zelf de nek omgedraaid.
De eerste klacht was een brombalk in beeld. De adapter zat er overigens sinds 2009 aan. Er is ook nog een SMD weerstandje onherkenbaar verbrand.
De camera is made in PRC, dus schema's ?
Ik ga eens aan de slag met het genoemde typeno kijken of het in het schema past

Soundman2
PS pen 1 en 5 liggen aan elkaar, mdat zou dus Vin en "operate" kunnen zijn.

Als ik de datasheets bekijk, dan staat de schakeling bij de applicaties, met een extra transistor. Het klopt allemaal. Alleen het verbrande weerstandje is niet te volgen, zonder onderdelen te verwijderen (mischien wel passief te meten)

Reageer op dit bericht

3894 keer gelezen

Toch zou die 16V geen probleem moeten zijn. Het IC kan namelijk maximaal 16V hebben.

Je zou het verbrande weerstandje eruit kunnen solderen als dat nog wil zonder hem te beschadigen, en dan doormeten.
Mijn ervaring is, dat verbrande SMD weerstanden lang niet altijd onderbroken of in waarde verlopen zijn.

Mocht je er interesse in hebben, ik heb op mijn werk nog een ruim 2500 pagina's tellend PDF document waarin meer dan 100.000 SMD codes staan.
Als je mailbox hem aankan kan ik hem mailen. Het document is bijna 20Mb groot.

Reageer op dit bericht

3881 keer gelezen

Kom ik inderdaad veel regelaars tegen in die SOT23-5 behuizing.
Waarbij denk ik je moet zien "BP SY
Let op spatie.
"SY" zou dan een relatie met de te regelen spanning moeten zijn.
Voorbeeld
http://www.datasheetcatalog.org/datasheet2/b/0f6k6frdl2s8ucigjpyctrcft7wy.pdf

Bekijk bv ook of een voeding een of ander IC op dit SOT23-5 uitkomt in mogelijk relatie tot die regel functie.
Datasheet dat IC weer zou mogelijk de Vout kunnen herleiden.

Blijft lastig die SMD-code
Kan ook meerdere opties hebben die codes.

Zoek opties
sot23-5 package marking bp sy
BP SY marking sot23-5
enz.

Reageer op dit bericht

3907 keer gelezen

Soundman;
Even zoeken op deze link.

https://www.google.nl/search?q=smd+codes

Succes.

Reageer op dit bericht

3935 keer gelezen

Soundman;
Even zoeken op deze link.

https://www.google.nl/search?q=smd+codes

Succes.

Daar vind je hem niet terug,,,,,,,,,,

Soundman2

Reageer op dit bericht

3938 keer gelezen

Kijk eens op:

http://www.datasheets.org.uk/sot23-5%20package%20marking%20bp%20sy-datasheet.html

Lithium-Ion Battery Charge Controller LM3420 4,2

datasheet: http://www.ti.com/lit/ds/symlink/lm3420.pdf

73 frans

Reageer op dit bericht

3794 keer gelezen

Frans,

Dit klopt niet. Ten eerste als je het topic had gelezen, had je kunnen zien dat Henk aangaf dat de pennen 1 en 5 aan elkaar hangen.
Bij de LM3420 zijn dit respectievelijk de input en de output.
Ten tweede, als je in de datasheet van de LM3420 op pagina 20 kijkt, kun je zien dat de top side marking D03A of D03B is.
Verder is uit je eerste link ook totaal niet te halen dat die code in de LM3420 zou voorkomen.
Je krijgt in de eerste link enkele zoekresultaten, en de eerste is inderdaad de LM3420. Daar zie je echter nergens de letter BP SY dikgedrukt staan.
Dat zie je wel bij het tweede zoekresultaat, daar staan de termen echter los van elkaar en duidt het ook niet op een package marking.

Sorry dat ik het zeg, maar roep niet zomaar wat zonder dat je het goed uitgezocht hebt. (Lag misschien aan het tijdstip?)

Met vriendelijke groet,

Arjan

Reageer op dit bericht

3861 keer gelezen

Sorrrryy Arjan ik wist niet dat je boos werd ;-) )

De informatie is inderdaad niet correct,

zal wel aan het nachtelijk tijdstip gelegen hebben

73 frans

--
The boldness of ignorance:
'I have split atoms, but no energy was released'.
Tesla

Reageer op dit bericht

3773 keer gelezen

Ik heb de volgende informatie voor je gekregen
( en dat lijkt :-) er beter op dan de vorige keer ):

Its a voltage detector IC.
XC6115 - CMOS Voltage Detector - Torex Semiconductor
BPS XC6115E424MR Vdet-IC 2.4V±2%, +Rst PPO, -Rst ODO, Wt=200ms, Rt=200ms SOT-25 28xg VD20 6g Tor

de datasheet/schema is te downloaden op:

http://pdf1.alldatasheet.com/datasheet-pdf/view/180329/TOREX/XC6115.html

Informatie verkregen via:
http://www.edaboard.com/newpostinthread287172.html

De letters staan voor de uitvoering van dit IC eea uiteengezet in de datasheet.

--
The boldness of ignorance:
'I have split atoms, but no energy was released'.
Tesla

Reageer op dit bericht

3839 keer gelezen

Hallo Frans,

Dit IC is het ook niet. Zoals ik al eerder heb aangegeven, en ook in het topic is terug te lezen, zitten pin 1 en pin 5 aan elkaar.
Dat is ook bij dit IC niet mogelijk. Pin 5 is namelijk de ingang voor de voedingsspanning (Vin) en pin 1 is een Reset uitgang, en op een uitgang kun je geen spanning zetten.
Maar zoals je ook in het topic kunt lezen, had ik al een een type IC opgegeven die wel voor de hand ligt.

Met vriendelijke groet,

Arjan

Reageer op dit bericht

3745 keer gelezen

de codering volgens de datasheet is correct,
1= B productserie XC 6115 2= P release delay 3= S Detect voltage 2,4V 4= Yproductie nummer

Wat er verder met pin 1 en 5 aande hand is kan ik niet verder beoordelen.
Veel succes verder, ben benieuwd wat het wel is, waarschijnlijk zijn er dan meerdere leveranciers met dezelfde codering, lijkt me ook sterk!

73 frans

--
The boldness of ignorance:
'I have split atoms, but no energy was released'.
Tesla

Reageer op dit bericht

3787 keer gelezen

Hallo Frans,

Wat er verder met pin 1 en 5 aan de hand is kan ik niet verder beoordelen.

Dat heb ik aangegeven.

Veel succes verder, ben benieuwd wat het wel is,

Wat het waarschijnlijk wel is, heb ik ook aangegeven.

waarschijnlijk zijn er dan meerdere leveranciers met dezelfde codering, lijkt >me ook sterk!

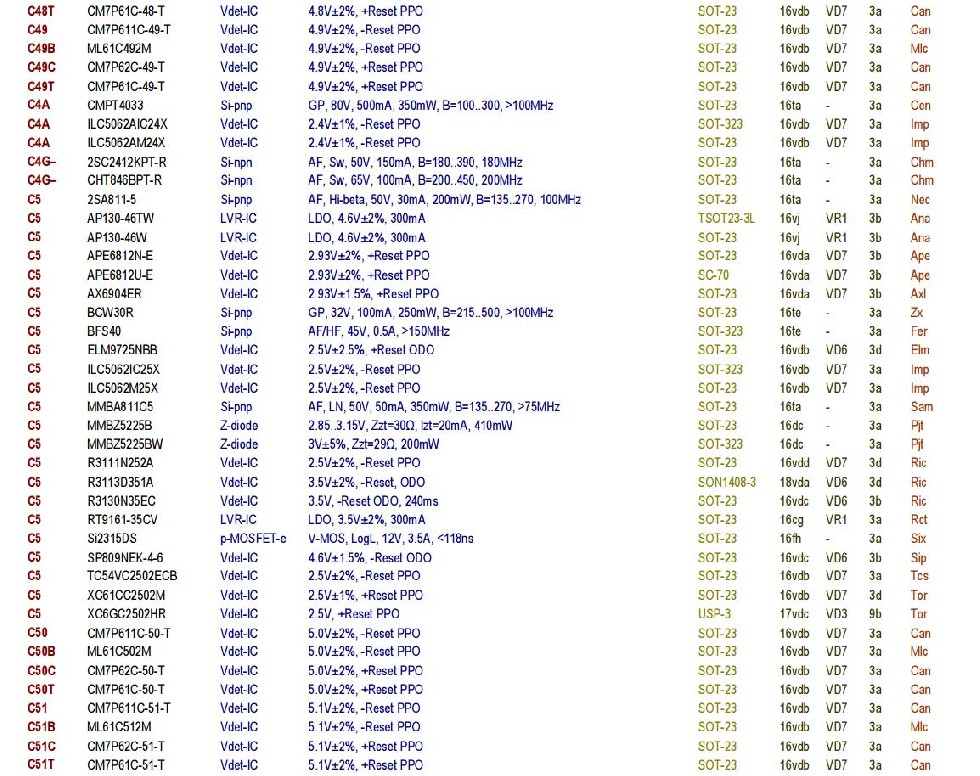

Dit lijkt sterk, maar is het niet. Zie onderstaand een sukje uit een SMD codeboek.
Kijk maar eens hoeveel componenten de code C5 hebben.

[image]

Met vriendelijke groet,

Arjan

Reageer op dit bericht

3880 keer gelezen
