Bij een zelfgemaakte voeding meet ik zowel de spanning als stroom door gebruik te maken van een omschakelaar.
Maar bij omschakelen van V -> A slaat de meter maximum uit.
Hoe kan ik dit verhelpen.
groetjes,
Karel

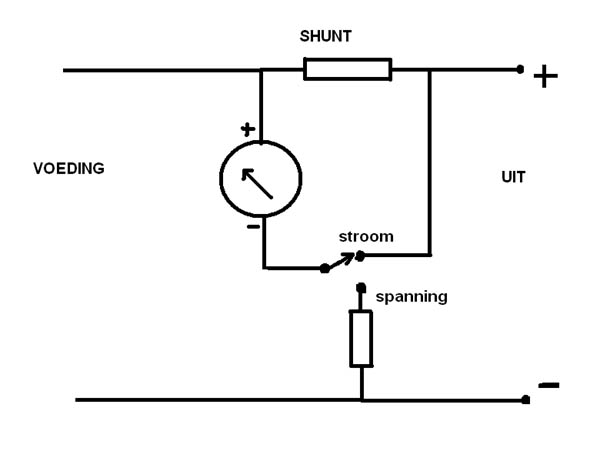

Hallo Karel .... ik doe het meestal zo:

Je maakt dan wel een kleine fout omdat je de spanning NA de shunt meet maar als je gebruik maakt van een dubbele omschakelaar kan je uiteraard de 2e helft van die schakelaar gebruiken om de meter tijdens de spanningsmeting met de rechterkant van de shunt te verbinden of simpelweg de shunt kort te sluiten.

Groeten ... Hugo Sneyers

Dat werkt al beter als de (foute ) schakeling die ik aan gaf, maar de shunt kortsluiten is net zo moeilijk als wat ik aangaf. Zonder adequate maatregelen wordt de inwendige weerstand van de voeding ook gewoon slechter. Bij een goede voeding zit de shunt binnen de regellus, zodat de spanningsval daarover niet op de uitgang verschijnt. Daarom gaf ik al aan dat het lastig een goede oplossing te geven zonder het huidige schema.
Soundman2

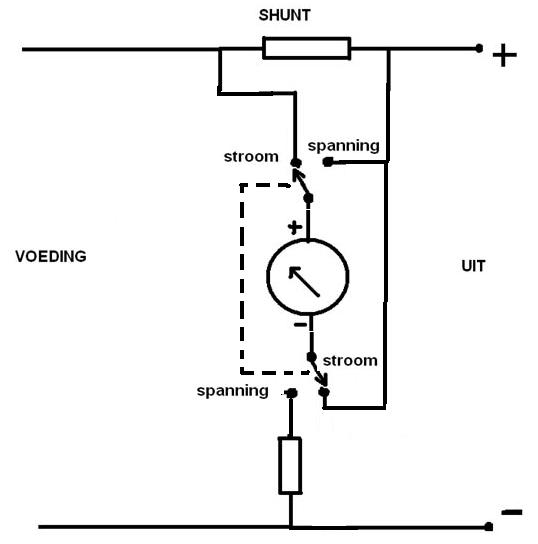

Met een wisselschakelaar gaat het ook.

kan je spanning na de shunt meten

Hallo Focus .... wij noemen zo een schakelaar als jij hier getekend hebt een dubbele (of dubbelpolige) wisselschakelaar.
Een wisselschakelaar is wat ik in mijn schema getekend had.

Groeten ... Hugo Sneyers

Heb het even nagekeken. Het laatste schema met wisselschakelaar werd toegepast.
Maar bij werkend toestel en omschakelen van volt naar ampère slaat de meter even uit naar maximum om dan terug naar zijn gemeten waarde te gaan.
Ik wilde dit euvel vermijden.
Schema heb ik niet meer. Komt uit Electuur, vele jaren terug. Het betreft een zelfgemaakte acculader met stroom en spanningsbegrenzer.
Wil nu ook beide metingen doen op een zelfgemaakte voeding voor 90 volt voor mijn buizenradio's.
groetjes,
Karel

Hallo Karel .... dan zal de schakeling in jouw acculader toch wat anders moeten zijn dan hier getekend want dit euvel (het uitslaan naar max) kan hier toch echt niet, zelfs niet bij een defecte schakelaar.

Groeten ... Hugo Sneyers

Heb het even nagekeken. Het laatste schema met wisselschakelaar werd toegepast.
Maar bij werkend toestel en omschakelen van volt naar ampère slaat de meter even uit naar maximum om dan terug naar zijn gemeten waarde te gaan.
Ik wilde dit euvel vermijden.
Schema heb ik niet meer. Komt uit Electuur, vele jaren terug. Het betreft een zelfgemaakte acculader met stroom en spanningsbegrenzer.
Wil nu ook beide metingen doen op een zelfgemaakte voeding voor 90 volt voor mijn buizenradio's.
groetjes,
Karel

Wellicht kan een kleine elco over de meter het probleem oplossen.

Soundman2

Meet eens of de schakelaar wel verbreekt voor hij maakt type is.

Dag Karel,

je gebruikt een draaispoelmeter om VDC te meten , circa 90 Volt .
Ik zou me kunnen voorstellen dat je eigenlijk alleen wil weten ,
is die 85 , 90 of 95 , of misschien nog nauwkeuriger .

Waar je dan tegenop loopt
(spreekwoordelijk gezien pas op die meters zijn snel stuk )
is het nauwkeurig aflezen van de meter ,
die je bijvoorbeeld geschikt hebt gemaakt/berekend voor een maximum van 100 VDC .
Maar 5 en zeker 1 volt is dan een erg klein deel op de schaal .

Een trukje wat je kan toepassen , om per schaaldeel minder voltage af te lezen ,
de meter voor een bereik van 20 Volt te berekenen , en er een zener van 80 Volt voor te zetten .
Je krijgt dan ahw een schaal van 80 tot 100 VDC op het volle bereik meter .
In begin wijkt die wat af omdat dan de zenerstroom laag is ,
""ijk"" hem provisorich met een digitale meter .

Ik heb er ergens hier een keer over gepost , met een physiek klein draai-spoelmetertje was ik
slechts geinterresseerd in het gebied 10-15 VDC en kapte er 10 af ,
zal het even opzoeken ..

http://www.philipsradios.nl/forum/index.php?mode=thread&id=1698

gr Huub
