Ik had al tijden een defect klein Samsung TFT Tv'tje.
Heel even flits van beeld daarna donker.
Met externe lamp zag ik wel beeld.
Dus wat loos met de CCFL's (lichtbuisjes) of invertertje.

Bij reparatie aan ene video recorder miste ik echt dat kleine tv'tje daar andere
CRT Tv's te groot en de kleine CRT geen scart heeft.

Damm wat is er toch loos met die 15 inch TFT-tv.
Voeding print is geïntegreerd op die print ook de inverter voor die CCFL buisjes.
12V keurig op ingang inverter, op een plugje keurig pen 1 On/Off werd ook keurig hoog.
so far so good.
1 voor 1 los trekken van de CCFL pluggen hielp niet, inverter start dan kennelijk helemaal niet op.
Zit ook stroom beveiligingen op die inverters blijkt bij zoeken op schema's die inverters.

Bleek ook wel vervanger LED buisjes te krijgen voor dit type TFT scherm daar kennelijk veel in industrie gebruikt is dat scherm.
Maar ja $ 148,- en dan nog verzendkosten, ook nog de wacht tijd...
Er zitten hier boven en onder dubbele CCFL's , had ik nog niet eerder gezien.
Moet anders kunnen.

Yeb..Idee
Testen met andere CCFL buisjes,
Ik heb nog een werkende PC-TFT - open dat ding.
Mooi zelfde stekkers en Ook dubbele CCFL's.
1x alles over geplugd en verdomd...die gaf nu keurig licht.
Nu 1 voor 1 stekkers om zetten en kijken welk buisje of buizen defect zijn.
Wel inderdaad 1 buisje bleek defect en startte inderdaad daarmee inverter gehel niet meer.
TFT-Scherm aansluiting data zelf totaal anders dus dacht buisjes over zetten.
Immers die schuif je simpel uit het scherm

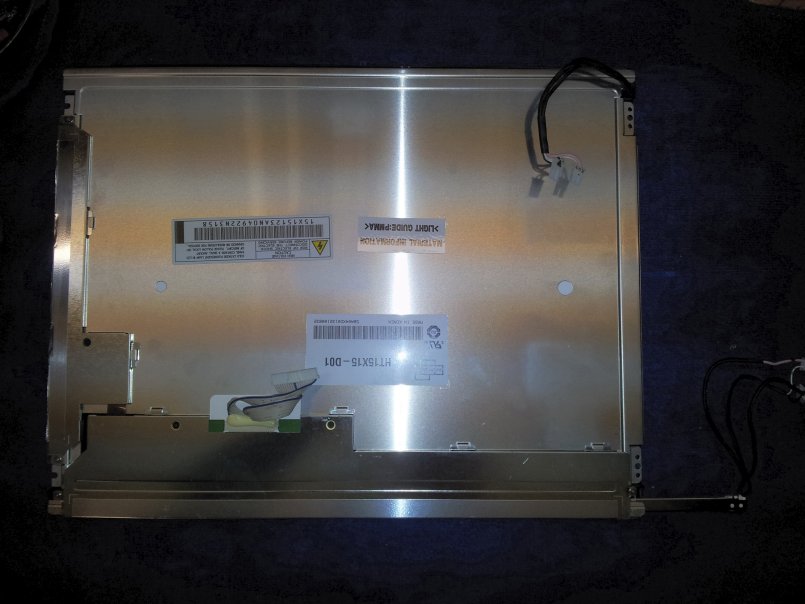

Zie rechts onder schuif je de buisjes er uit.

Uhh wacht even 19" en tv'tje is 15".
Weer op zoek en had ik nog een 15" PC TFT die ik voor even Pc testen gebruik, jammer dan nood aan de man, die gaat er aan

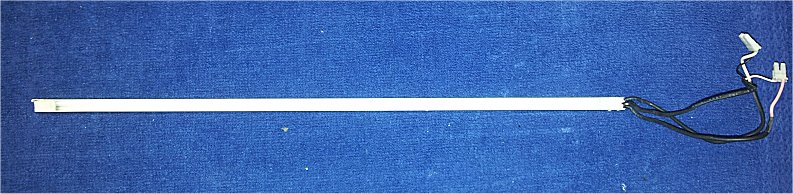

Deze had maar enkele CCFL buisjes en stekkertje is anders.
Uit elkaar gehaald en blijkt buisje gewoon gesoldeerd te zijn,
dus bij de dubbele 1 buisje zien te vervangen.

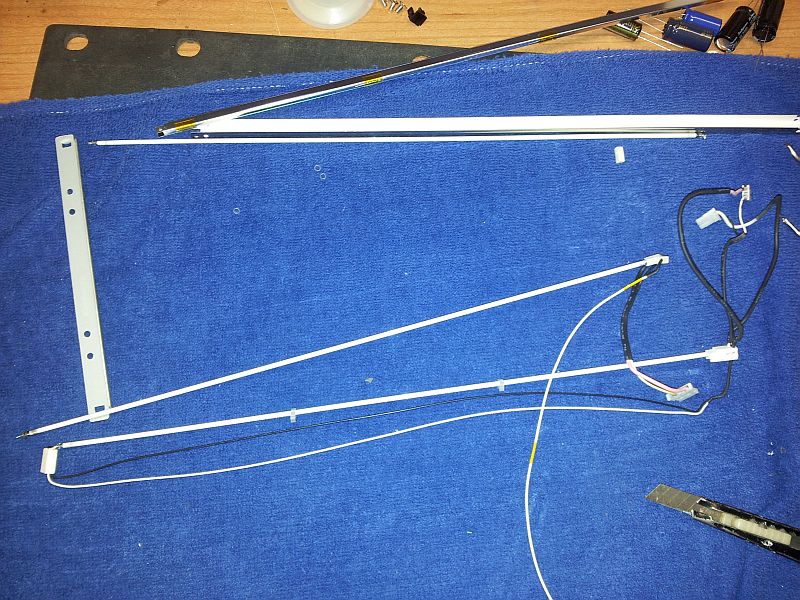

Hier projectje,
Tis even rommelen en 3x in elkaar gezet omdat dan verkeerd om het metaaldeel, dan weer draadje af etc.
Goed letten op de lage en de hoge kant van buisje , te zien aan dikke en dunne draad, kennelijk NIET verkeerd om doen.

Maar uiteindelijk

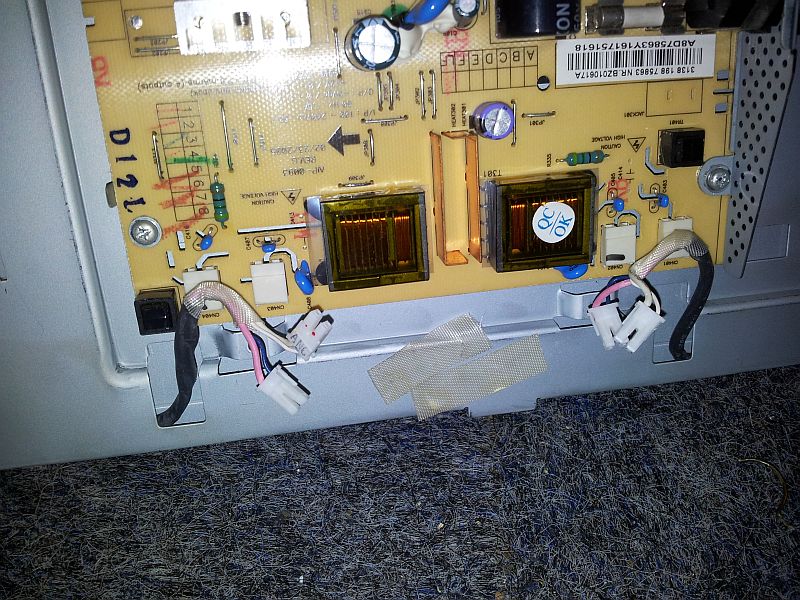

Hier inverter bordje

EN ja hoor

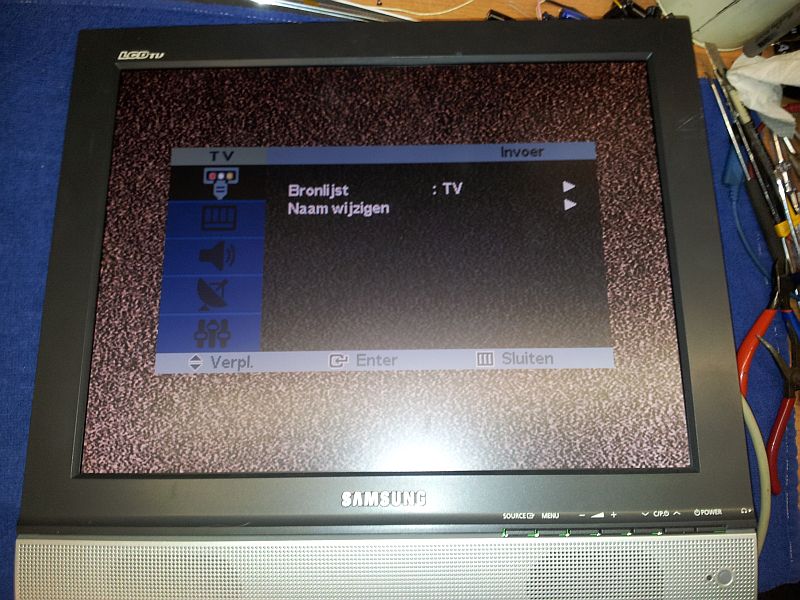

BEELD
Weer wat geleerd
