Registrerendinpluggen aansluiten (Toestel of techniek)
door rvh
, 's-Gravenhage, 13-07-2013, 13:15 (4161 dagen geleden)
Hoe is de aansluit volg orde om een 5 polige plug stereo aan te sluiten ?Alvast bedankt gr ruud
dinpluggen aansluiten
door Jac Janssen , Eindhoven, 13-07-2013, 13:21 (4161 dagen geleden) @ rvh
Ruud,

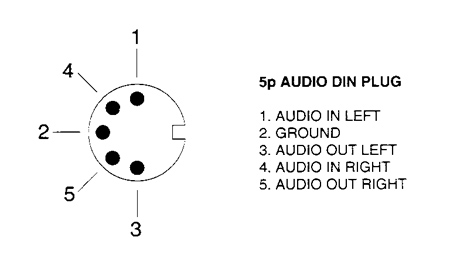

Dit zou kunnen helpen:
![[image]](images/uploaded/2013071315211951e1544f5b1fb.jpg)
Jac
dinpluggen aansluiten
door soundman2 , Wouw, 13-07-2013, 17:35 (4161 dagen geleden) @ Jac Janssen
Gewijzigd door soundman2, 13-07-2013, 17:42
Ruud,
Dit zou kunnen helpen:
Jac
Meer gebruikelijk bij een radiotoestel is de volgende:
1 audio uit via 1M ohm
2aarde
3 mono (linker) kanaal in .
Toen het stereo werd kwamen er twee bij:
4 audio uit via 1M 0hm
5 Rechter kanaal in.
De 1M ohm weerstanden in de radio vormden een spanningsdeler met de ingangsweerstand van de opnameingang van een bandrecorder. De weerstanden zaten op de detector en mochten dus nauwelijks een belasting vormen.
Via een simpele kabel kon een recorder dus opnemen en weergeven van/op een radiotoestel. De kabel was vieraderig afgeschermd, met de afscherming aan pen 2 (een zgn diodekabel)
Soundman2
