Tip voor opschuiven meetgebied DC analoog meter-tje (Toestel of techniek)

door Huub, 11-10-2009, 23:38 (5522 dagen geleden)

Bij het maken van een eenvoudig DC voedinkje 0-15 volt ben ik alleen geinteresseerd in het gebied 10-15 Volt .
Had ik nog een 5 volt volle schaal meter , maar hoe dat ding aanpasen ?
Kun je ahw er 10 volt in mindering op brengen ??
Na enig geexperimenteer het volgende bedacht (ongetwijfeld zal ik het wiel opnieuw hebben uitgevonden voor velen)

Over een gewone diode valt in doorlaat enige spanning , (met de lage stroom lag dat bij Si nog op slechts 0.3 a 0,4 Volt ,
samen met een zener van 9,2 Volt (5% tol) in sper een serie kombinatie gemaakt met de regulier voorschakel R voor deze 5 Volt meter .

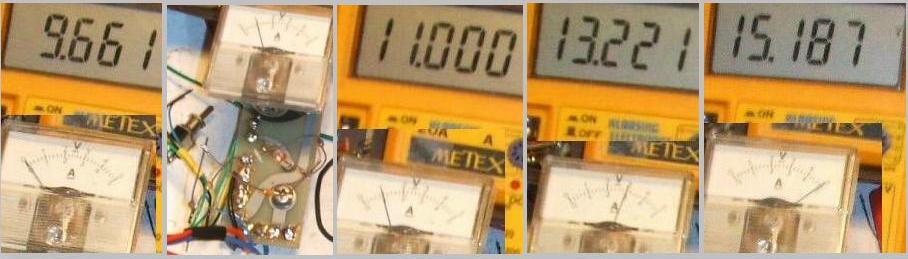

Bijgaand een foto , de afwijking (vermits de DiGimeter goed is) is bij dit klasseloze metertje en mijn eis ervoor goed bruikbaar ,
zeker indien ik eenzelfde meter voor 15 Volt had gebruikt , dan was de schaal grootte van 10-15 ca een derde in grootte geweest .

Voortdurend hierop zou je met een analoog 25 Volt DC metertje ook in het gebied van 250 tot 275 kunnen meten ..of eigenlijk elke combinatie .

De schaal loopt van 0 tot 5 van origine , 10 bijtellen dus . gr Huub
