RegistrerenPotmeter Philips 90RL184 (vervolg) (Toestel of techniek)
door Paul Brouwer
, Haarlem, 16-10-2009, 12:47 (5517 dagen geleden)
Gewijzigd door Paul Brouwer, 16-10-2009, 12:48
Vanmiddag heb de portable weer eens opengeschroefd en de potmeter aan een
wat nauwkeuriger onderzoek onderworpen.
De Ohmse waarde blijkt 45K te zijn en de reden dat het geluid bij opdraaien van
volume krakend wegvalt is een hoop speling op het potmeterasje. Door die over-
matige speling komt de loper los van de koolbaan.
Het asje zit met een minuscuul borgveertje in de potmeter opgesloten en zal een
behoorlijke klus worden om dat te demonteren en vervolgens weer te monteren.
Ik denk dat het makkelijker zal zijn om een vervangend potmetertje op te zoeken
dan deze uit elkaar te halen, overmatige ruimte op te vullen en weer in elkaar te
zetten.
Groet,
Paul
--
![[image]](http://www.philipsradios.nl/208U.jpg)
Potmeter Philips 90RL184 (vervolg)
door Armand , België, 16-10-2009, 14:15 (5517 dagen geleden) @ Paul Brouwer
Hallo Paul,
Het zal dan een 47K log zijn.Is het met een schakelaar?
Diameter asje? Een foto misschien?
Ik heb hier nog wel wat goeds liggen en kan wel eens zoeken of ik deze waarde heb.
Mvgr,
Armand
Potmeter Philips 90RL184 (vervolg)
door Paul Brouwer , Haarlem, 16-10-2009, 21:08 (5517 dagen geleden) @ Armand
Hallo Armand,
Ja, het een potmetertje met schakelaar. Het asje is hooguit 2MM dik.

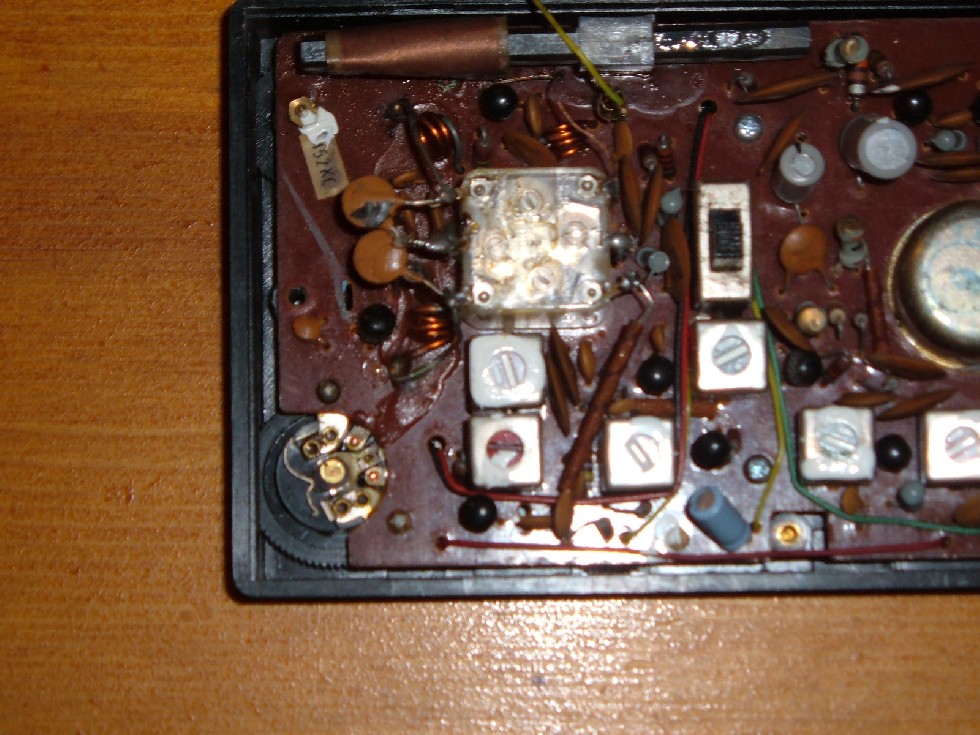

![[image]](images/uploaded/200910162306544ad8e06ec46da.jpg)
47K zou best kunnen. Ik heb de weerstand in het toestel gemeten en die gemeten waarde kan derhalve iets te laag zijn.
Groeten,
Paul
PS
Fotografie is niet mijn grootste vaardigheid.
--
Potmeter Philips 90RL184 (vervolg)
door Armand , België, 17-10-2009, 06:53 (5517 dagen geleden) @ Paul Brouwer
Dag Paul,
Die hoge waarde heb ik niet.
Ik vond er wel enkele met schakelaar maar de waarde is om en bij de 4,5 KOhm (komt uit een Japans transistorradiootje).
Ben je zeker van die +- 45 KOhm?
Mvgr,
Armand
P.S. in een oudere catalogus van "De Onderdelen Specialist" vond ik ze in 5K en 10K met schakelaar.
Potmeter Philips 90RL184 (vervolg)
door Paul Brouwer , Haarlem, 17-10-2009, 14:50 (5516 dagen geleden) @ Armand
Hallo Armand,
Ik heb de potmeter aan één kant eens losgehaald. Toen meette hij 4,2K.
Een klein pufje contactspray erin en het werkte weer feilloos.
Ik ontdekte echter ook nog een componentje slecht contact maakte.
Bij het vastsolderen hiervan ging het fout. Dit tin liep door naar de
ernaast liggende baan en zal een sluiting veroorzaakt hebben die een
transistor opgeblazen heeft.
De radio speelt nog wel, zij het zachtjes. Hiervoor moesten wel twee
andere banen met elkaar verbonden worden.
Had ik mij maar tot de contactspay beperkt.......
Groeten,
Paul
--
Potmeter Philips 90RL184 (vervolg)
door Armand , België, 17-10-2009, 19:40 (5516 dagen geleden) @ Paul Brouwer
Hallo Paul,
Dat is pech!
Die transistor ga je toch wel vervangen zeker?
Ik dacht het al, die potmetertjes zijn gewoonlijk 5K of 10 K met schakelaar.
Moest je toch nog problemen hebben met het potmetertje, laat dan iets weten.Ik heb er dus ééntje van +- 4,5 KOhm met schakelaar dat hiervoor kan dienen (wieltje moet je misschien overzetten).Je mag het gratis hebben.
Mvgr,
Armand
Potmeter Philips 90RL184 (vervolg)
door Willem.H.N. , Enschede, 17-10-2009, 19:48 (5516 dagen geleden) @ Paul Brouwer
Gewijzigd door Willem.H.N., 17-10-2009, 19:51
Paul , welke tor heb je naar de mallemoer geholpen.
Denk erom , het is geen u teetje en niet met die grote bout erin.
grt. willem.
Potmeter Philips 90RL184 (vervolg)
door Paul Brouwer , Haarlem, 17-10-2009, 20:59 (5516 dagen geleden) @ Willem.H.N.
Hallo Willem en Armand,
Welke tor ik om zeep geholpen heb weet ik niet. Achteraf de zaak beredenerend, zou het ook een diode kunnen zijn.
Ik heb het ding weer dichtgeschroefd en op de plank gezet.
En ja, ik heb niet kleiner dan een 25W soldeerbout. Daar zal ik het mee moeten doen.
Was alles maar zo simpel als een U-tje...
@ Armand,
Voor dat potmetertje houd ik mij aanbevolen.
Groeten,
Paul
--
Potmeter Philips 90RL184 (vervolg)
door Ed van der Weele † , Zeist, 18-10-2009, 00:03 (5516 dagen geleden) @ Paul Brouwer
En ja, ik heb niet kleiner dan een 25W soldeerbout. Daar zal ik het mee moeten doen.
Paul,
Het vermogen van de bout doet er in dit geval weinig toe. De vorm en afmetingen van de stift zijn belangrijker.
En nog belangrijker is de behendigheid van de gebruiker van de soldeerbout
Potmeter Philips 90RL184 (vervolg)
door Maarten Bakker
, Haarlem/Delft, 18-10-2009, 11:58 (5515 dagen geleden) @ Ed van der Weele †
Klopt. Na jarenlang mieren met een 25W boutje ben ik -inmiddels ook alweer vele jaren- uiterst tevreden met het dubbele vermogen (maar wel temperatuurgeregeld en met goede punten).
Potmeter Philips 90RL184 (vervolg)
door Paul Brouwer , Haarlem, 19-10-2009, 21:49 (5514 dagen geleden) @ Ed van der Weele †
Ed,
Het vermogen van de bout doet er in dit geval weinig toe. De vorm en afmetingen van de stift zijn belangrijker.
De stift zelf is 3MM die naar een punt toeloopt.
En nog belangrijker is de behendigheid van de gebruiker van de soldeerbout
Dit speelt zeker een grote rol. Dit gefriemel op een vierkante milimeter is vooralsnog niet echt aan mij besteed.
Groet,
Paul
--
Potmeter Philips 90RL184 (vervolg)
door Ed van der Weele † , Zeist, 20-10-2009, 00:23 (5514 dagen geleden) @ Paul Brouwer
En nog belangrijker is de behendigheid van de gebruiker van de soldeerbout
Dit speelt zeker een grote rol. Dit gefriemel op een vierkante milimeter is vooralsnog niet echt aan mij besteed.
Een beetje oefenen op een oud moederboard van een pc. Als je die smd componenten zonder te kliederen kunt solderen heb je het in de vingers
Potmeter Philips 90RL184 (vervolg)
door Maarten Bakker , Haarlem/Delft, 20-10-2009, 09:33 (5514 dagen geleden) @ Ed van der Weele †
Nadeel van een oud moederbord is de grote warmtecapaciteit (tegenwoordig vaak een 6-laags print met veel koper erin, oude borden komen meestal ook wel aan 4 lagen). Als er een onderdeel aan of in de buurt van een massavlak of voedingsvlak zit (elco's bijvoorbeeld), is het ook met 48 watt al redelijk lastig warmstoken.
Potmeter Philips 90RL184 (vervolg)
door Willem.H.N. , Enschede, 17-10-2009, 07:14 (5517 dagen geleden) @ Paul Brouwer
Gewijzigd door Willem.H.N., 17-10-2009, 07:15
Simpel dingetje met zijdelingse bevestigings vleugeltjes, moet volgens mij nog te verkrijgen zijn, wil wel voor je kijken a.s.week , weet niet in welke waarde maar minimaal 10k zal ook voldoen.
Het is volgens mij een asje waar je het wieltje zo weer opdraaid met een schroefje.
grt. willem.
Potmeter Philips 90RL184 (vervolg)
door Armand , België, 17-10-2009, 10:14 (5517 dagen geleden) @ Paul Brouwer
Gewijzigd door Armand, 17-10-2009, 10:15
Als minimaal 10 K ook voldoet zoals Willem aangaf in zijn bericht, dan vind je ze hier voor een prikje : 10K Log
www.kent-electronics.nl (in de herfst-winter 2009 aanbiedingenfolder)
Het draaiwieltje is waarschijnlijk over te zetten om het zoveel mogelijk origineel te houden.
Mvgr,
Armand
Potmeter Philips 90RL184 (vervolg)
door Willem.H.N. , Enschede, 17-10-2009, 19:46 (5516 dagen geleden) @ Armand
Die potmetertjes zijn echt voor printmodel en dat wordt klooien met draadjes,je moet ze hebben volgens voorbeeld van de radio met grote bevestigings vleugeltjes die tevens dienst doen als schakelaar ,geeft een betere verbinding en stevigheid.
grt. willem.
Potmeter Philips 90RL184 (vervolg)
door Armand , België, 17-10-2009, 20:01 (5516 dagen geleden) @ Willem.H.N.
Gewijzigd door Armand, 17-10-2009, 20:04
Dat is juist,Willem maar als je niets anders vindt, is dit de enige oplossing of er ééntje uit een slopertje halen.Je kan de lipjes omplooien en verstevigen.Dit is volgens mij wel haalbaar.Ik heb ondertussen begrepen dat het potmetertje dat Paul zocht +-4,2 K moet zijn(dat dacht ik al want doorgaans zijn ze +- 5K of 10K).Ik heb er hier enkele liggen van die waarde (+- 4,5 K) en die zijn qua bevestiging en model gelijk aan dat van Paul op de foto.
Vriendelijke groeten en bedankt voor je reactie,
Armand
Potmeter Philips 90RL184 (vervolg)
door Paul Brouwer , Haarlem, 17-10-2009, 21:02 (5516 dagen geleden) @ Willem.H.N.
Hallo Willem,
Bij dit potmetertje zitten alleen de punten van de schakelaar op de print.
De contactjes van de potmeter zijn met draadjes verbonden.
Groeten,
Paul
--
Potmeter Philips 90RL184 (vervolg)
door Maarten Bakker , Haarlem/Delft, 17-10-2009, 21:05 (5516 dagen geleden) @ Paul Brouwer
Het is in elk geval een zeer gebruikelijk model voor (zak)radio'tjes uit het Verre Oosten. Moet toch in genoeg slopers te vinden zijn lijkt me.
Potmeter Philips 90RL184 (vervolg)
door Paul Brouwer , Haarlem, 17-10-2009, 21:23 (5516 dagen geleden) @ Maarten Bakker
Als je dan nagaat dat het een Philips van Duitse makelij is......
Zal waarschijnlijk destijds gewoon in HongKong of Taiwan geassembleerd zijn.
Het potmetertje ziet er ook zeer "gebruikelijk" uit. Echt niets bijzonders.
Het ontbreekt mij alleen aan slooptoestelletjes. Dat maakt het voor mij ook zo
moeilijk om het toestelletje te repareren. Ik heb nul,niks aan onderdelen
hiervoor en kennis hiervan houdt ook niet over.
Met schade en schande wordt men wijs zeggen ze wel eens. In dat geval zal ik
enkele portables verder zijn en dat zou in dit geval zonde zijn. Je ziet dit type
niet veel.
Groet,
Paul
--
Potmeter Philips 90RL184 (vervolg)
door Maarten Bakker , Haarlem/Delft, 18-10-2009, 11:56 (5515 dagen geleden) @ Paul Brouwer
Het is bij mijn weten geen Duitse Philips, zowel het modelnummer (90 inplaats van 12) als de interne opbouw doen daar absoluut niet aan denken. Hooguit dat hij in Hong-Kong of Taiwan gebouwd is voor de Duitse markt, maar ik denk eigenlijk gewoon voor de Europese markt.
