RegistrerenHF Harmonic Filter -vraagje (Toestel of techniek)
door Maurice
, Dordrecht, 08-11-2013, 07:18 (4042 dagen geleden)
Gewijzigd door Maurice, 08-11-2013, 07:27
Bezig met een HF-Harmonic filter.

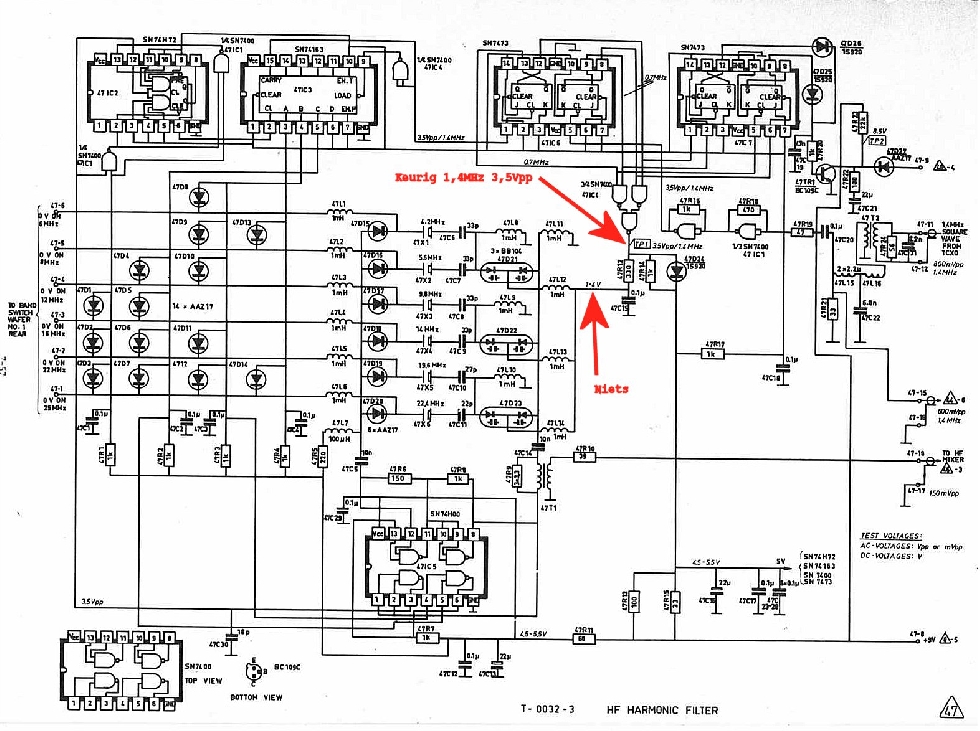

Punt TP1 staat keurig de 1,4MHz 3,5Vtt.
Na de 330 Ohm geheel niets meer.
Punt 47-18 To HF Mixer staat dus ook niets.
Links de bandschakelaars staan niet geactiveerd en geven dus geen freq af.
Dit omdat de 2MHz band staat gekozen.
Ingeschakeld keuze 6-25MHz keuze wel en staat dat inderdaad op punt 1-4V ook.
Dus de kristallen afzonderlijk (links in schema) werken.
5V kathode 47D24 aan de 330 Ohm staat er.
Diode meet goed.
Rechts de 3 punten zijn Boven 1,4Mhz square wave IN from TCX0 - staat er
Midden uit 1,4Mhz 600mVpp
Onder to HF Mixer 150mVpp -geen signaal.
Links keuze 6-8-12-16-22-25 Mhz, niets gekozen staat de 2Mhz denk ik
daar deze 2-25Mhz is.
![[image]](images/uploaded/20131108081813527c9035c8250.jpg)
![[image]](images/uploaded/20131108082753527c9279ebf6a.jpg)

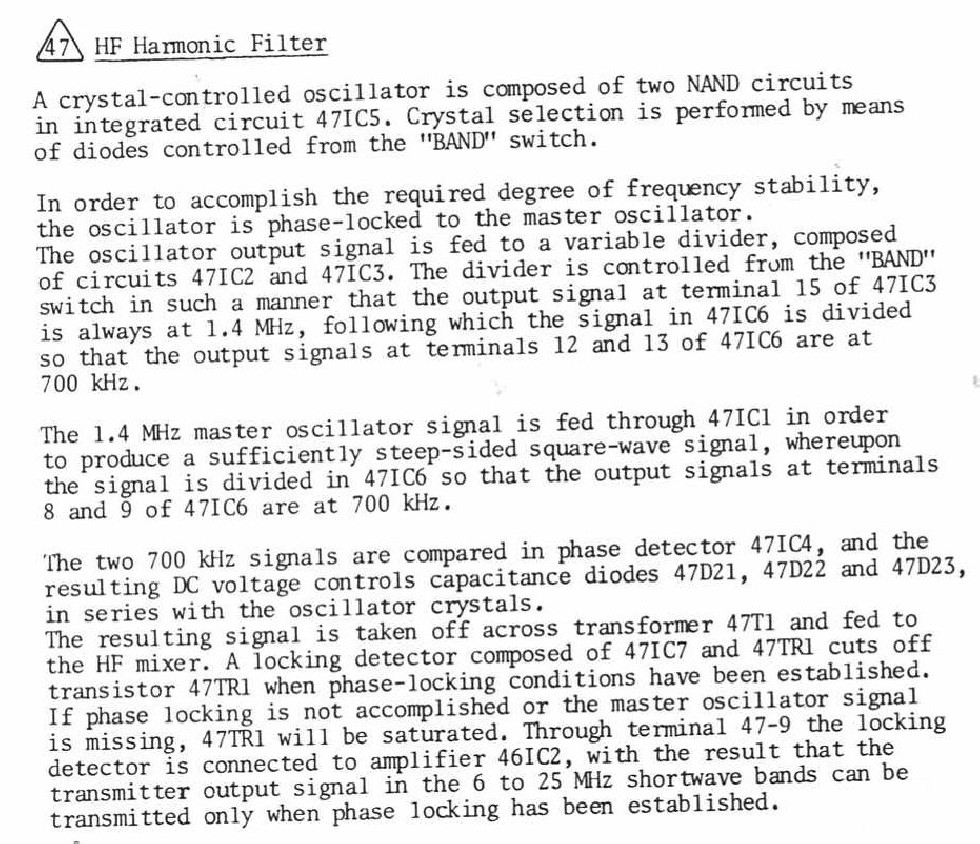

HF Harmonic Filter -vraagje
door Hans PA0H , Apeldoorn, 08-11-2013, 07:43 (4042 dagen geleden) @ Maurice
punt is de regelspanning van de pll en zal in bedrijf dc zijn. Het lijkt erop dat de schakeling wel in bedrijf komt als de hogere banden gekozen worden.
groeten , Hans PA0H
HF Harmonic Filter -vraagje
door Ed van der Weele † , Zeist, 08-11-2013, 09:04 (4041 dagen geleden) @ Maurice
Bij de rode pijl "Niets" zal ook geen wisselspanning staan. Die wordt naar massa afgevoerd door de condensator van 0,1 µF.
HF Harmonic Filter -vraagje
door Maurice , Dordrecht, 08-11-2013, 10:23 (4041 dagen geleden) @ Ed van der Weele †
Gewijzigd door Maurice, 08-11-2013, 10:27
Wordt de Tp1 1,4MHz dan gebruikt- gelijkgericht en 5V te maken.
Hoewel +9V voeding geheel onder aan rechts laatste pen.
Snap ik die diode en functie dit niet.
Dan zou na Diode een knooppunt zijn naar "To HF Mixer" en toch
HF mixer uitgang moeten geven.
100nF->massa dan inderdaad geen HF... dom.
Zal vanavond dan nog eens meten of bij keuze van een van de banden 6-25Mhz
wel uitgang komt op "To HF Mixer"
HF Harmonic Filter -vraagje
door Ed van der Weele † , Zeist, 08-11-2013, 14:48 (4041 dagen geleden) @ Maurice
Zoals ik het zie komt er uit de NAND-poorten een blokspanning die door de diode + de vaste spanning op de kathode daarvan op een bepaald niveau wordt gehouden.
Met deze afgevlakte spanning (door de condensator van 0,1 µF) worden de BB104's in geleiding gebracht waardoor de kristallen, via de smoorspoeltjes, aan massa worden geschakeld.
De input op de NAND-poorten bepaalt of de kristallen wel of niet actief kunnen worden.
HF Harmonic Filter -vraagje
door Ed van der Weele † , Zeist, 08-11-2013, 17:15 (4041 dagen geleden) @ Ed van der Weele †
Zoals ik het zie komt er uit de NAND-poorten een blokspanning die door de diode + de vaste spanning op de kathode daarvan op een bepaald niveau wordt gehouden.
Met deze afgevlakte spanning (door de condensator van 0,1 µF) worden de BB104's in geleiding gebracht waardoor de kristallen, via de smoorspoeltjes, aan massa worden geschakeld.De input op de NAND-poorten bepaalt of de kristallen wel of niet actief kunnen worden.
Niet helemaal correct zie ik nu ik de beschrijving beter heb gelezen.
De gelijkspanning over 0,1 µF is variabel en regelt daarmee de kristalfrequenties via de capaciteitsdiodes.
HF Harmonic Filter -vraagje
door Maurice , Dordrecht, 08-11-2013, 17:20 (4041 dagen geleden) @ Ed van der Weele †
Ga zo de boel weer opstarten.
Lees net ook nog 3x de boel door.
Tr1 komt pas in werking als er een lock is. Controle via IC7.
Via Uitgang 47-9 is er dan een signaal naar de transmitter.
Dan meet ik de beide 700kHz uitgangen.
Zal kloppen daar TP1 1,4MHz is.
Eens zien of ik toch uitgang krijg op To HF Mixer als ik een van de banden selecteer.
HF Harmonic Filter -vraagje
door Maurice , Dordrecht, 08-11-2013, 18:26 (4041 dagen geleden) @ Ed van der Weele †
Schakeling lijkt te werken.
Alleen als 1 van de banden gekozen wordt.
In 4MHz band wordt dit filter dus helemaal niet gebruikt.
6-25Mhz wel.
Strak 2x 700,0004 kHz op pen 12 en 13.
Inderdaad 1-4V en meet ik rond de 1,8-2V bij bandkeuze schakeling.
Hier wordt dus kennelijk mee de kristallen getuned zodat strak 700kHz wordt
bereikt.
Meet dan ook ongeveer 1,38 Mhz maar kan komen omdat mijn functiegenerator niet strak
1,40000 MHz afgeeft, vandaar even de sweep er op en zie je Tr1 schakelen.
Transitor TR1 schakeld inderdaad pas bij een Lock.
Getest door de 1,4Mhz een kleine sweep te geven en dan zie je inderdaad de Tr schakelen.
Wél meten op Tp2 en niet op de uitgang 47-9 daar via diode pas geschakeld word naar massa indien de rest ook actief is, Anders open collector meting.
"To-HF-Mixer" is pas actief als dus 1 van de banden 6-25Mhz worden gekozen.
Later ook nog even testen met de eigen TCX0 die nu niet getest kan worden omdat
de boel op tafel staat en niet in de set.
Lange Coax van 2m gaat dat signaal helemaal fout.
OK - weer een print afvinken als werkend.
Nog een paar te gaan.
Thanks voor de hulp.
