Stabo XM3044 -doof

Bezig met een CB bakje welke nogal wat "doof"is.
Ontvangt wel maar ingang is wat erg ongevoelig geworden.

Ben niet meer zo thuis is CB, Nederland dacht ik FM en geen AM.
Bakje is omschakelbaar.

hier schema te downloaden.

De 455kHz filter heb ik er al uit gehad en getest.
Dat ziet er keurig uit.
Piekt keurig op 455kHz en op 450 en 460 -bijna nul op de uitgang,
S455HT filter is 455kHz.Een vervangende CFWLA455KJFA is de datasheet van te vinden.

Maar ja FM is 10,2 Mhz
Ik zie zo snel niet waar die FM uitgekoppeld wordt.

Aan de antenne ingang lijkt het toch allemaal goed en zie ik versterking optreden.
Met 10 MHz scoop is het ook allemaal wat lastiger...

Reageer op dit bericht

2641 keer gelezen

10,7 MHz filter ook gevonden , dacht dat dat het X-tal was voor Fm maar is filter.
SMD rommel ook die print.

Nu zie ik het - eerst 10,7 MHz filter FL1 dan de 455 kHz filter FL2 voor AM.
T's een treintje.

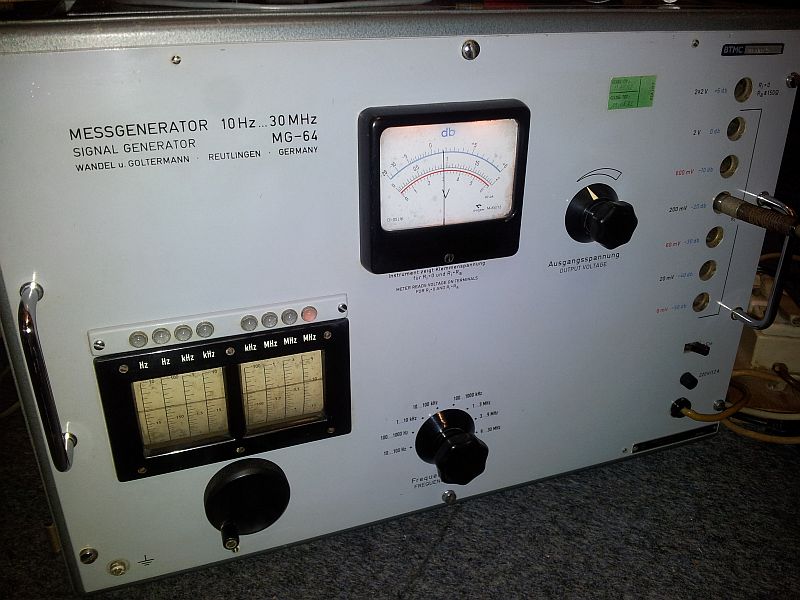

enfin met mijn pas verworven W&G MG-64 die zo stabiel is ..is dat goed te meten.
Jammer verklaard dus nog niet het doof stomme.

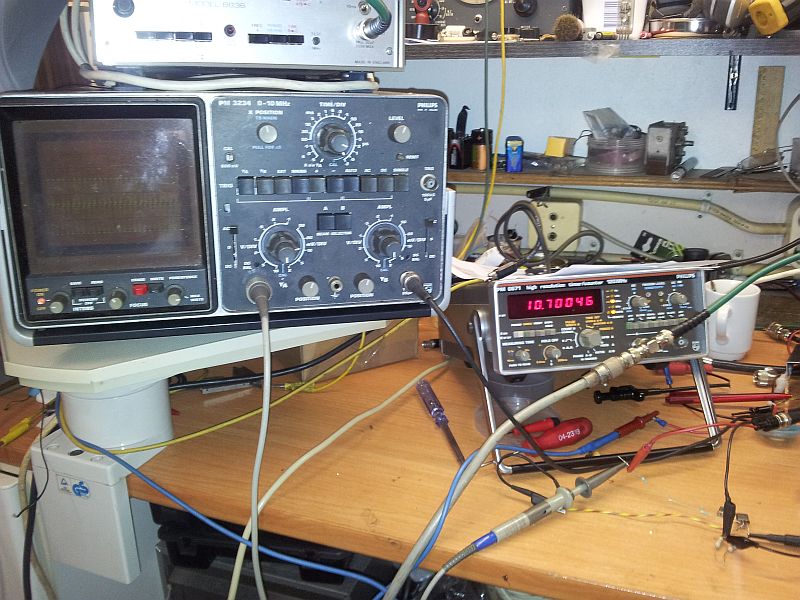

10,7 MHz en piekt filter keurig
[image]

[image]

Reageer op dit bericht

2509 keer gelezen

Hoi Maurice,

De set is voorzien van PIN dioden (D1 en D2), die het HF signaal bij zenden moeten kortsluiten (zodat de ontvangst trap heel blijft): zijn die nog in orde? Als ze zijn kortgesloten, zal er niet veel HF meer zijn om te versterken.....

Mocht je over een scanner beschikken, kun je natuurlijk ook wel wat dingen bepalen (meten is niet echt een goed woord), een scanner loopt meestal vanaf 10 tot een paar honderd megahertz....

[image]

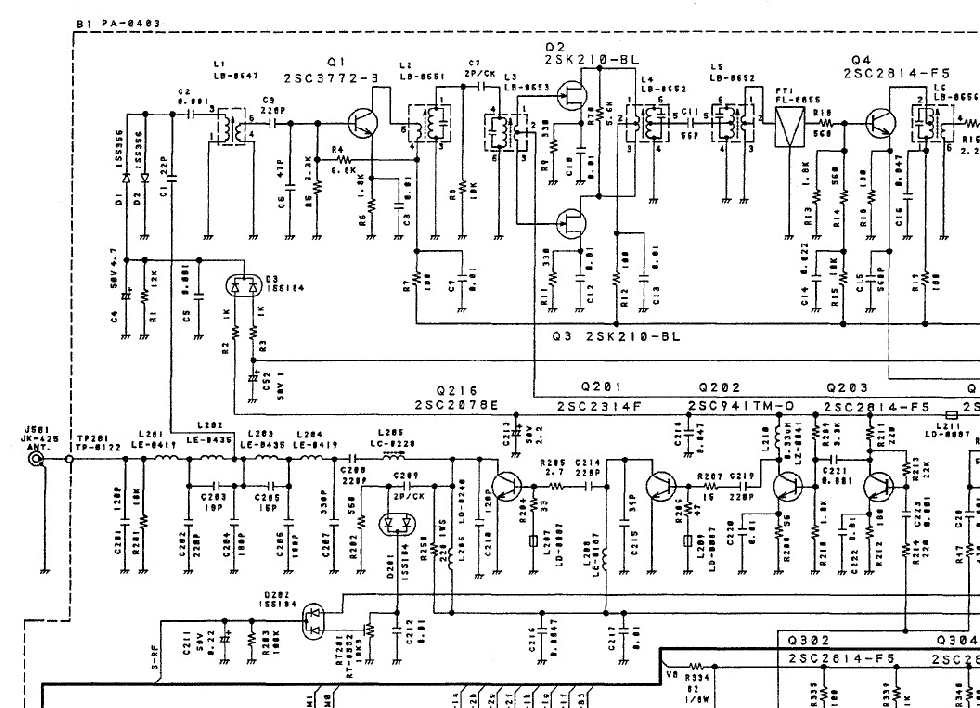

Hierboven een stukje van het schema...

--
Met vriendelijke groet,

Leo Snoeren

https://www.rrd.link/ (onder constructie)

leosnoeren(apenslingertje)freedom.nl

Reageer op dit bericht

2453 keer gelezen

Leo,
is een 40 kan 27mc bakje AM/FM.

Dioden 1 en 2 reeds gemeten en prima.
Filters 10,7 en 455 losgehaald en getest en beide pieken keurig op hun waarde.

Schema klopt niet 100% zo is bv hier de FM PLL een BU2630F.
Kristal daarbij oscilleert keurig op 10,2MHz.

Zaken zoals een Q10 kan ik niet terug vinden in het apparaat.
Stempel apparaat geeft aan bouwjaar 2005.

Dioden zoals D3- D4 zijn gewone wire dioden en geen SMD.
Q313 op de print vind ik niet terug in schema,
hiervan schakelt een poot bij omschakelen AM/FM van 0-5V
Andere zijde blijft onveranderd 7,9 V en 7,23V
Tor meet met diodemeting goed.

Meetsnoer op Q5 en luid Radio Maria...
getest met een 2e goede CB op chan 10(FM) en komt niets binnen.
Zelfs niet met coax naast de antenne ingang
Zenden gaat prima met die defecte CB.

de 2e goede CB op Chan 10 hoef ik niet eens de RF generator in te pluggen die pakt ding zo ook wel op.

De defecte CB moet ik RF echt op 50mV zetten en Sq geheel open en komt met ruis de zaak binnen fluiten.
Bij RF generator verstemmen zie ik keurig de 10,7 en 455 Filters opkomen en afvallen.
Test op 27,075 MHz chan 10.

Filter 455 nog kortgesloten gehad maar geeft geen effect.

Op BU2630F FM PLL komen naast de X-tal geen zinnige meetbare signalen binnen.
Schakelaar AM/FM werkt.

Meet signaal tot aan Q5.
Q5 uitgenomen en meet goed.

Reageer op dit bericht

2318 keer gelezen

Een schema zie ik niet op die website, maar je kan vanaf de antenneplug stap voor stap meten of elke trap versterkt.
27 MHz moet met een behoorlijke scoop wel zijn te meten en anders met een een diodeprobe en een universeelmeter.

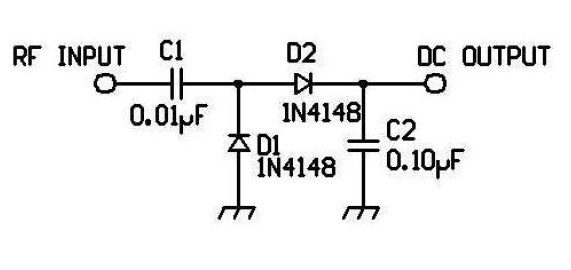

[image]

Reageer op dit bericht

2355 keer gelezen

Ik heb een Philips storage scoop PM3234 10MHz
Probe Textronix 1:10 tot 150MHz

Rf gen Grundig AS-2

1 probe zet ik direct op antenne ingang, 2e meet ik de boel mee door en vergelijk
bv versterking met chan 1.
Dat lijkt goed te gaan.

Bij zenden komt er geen signaal na de dioden dus dat wordt inderdaad keurig gedemt.

Reageer op dit bericht

2321 keer gelezen
