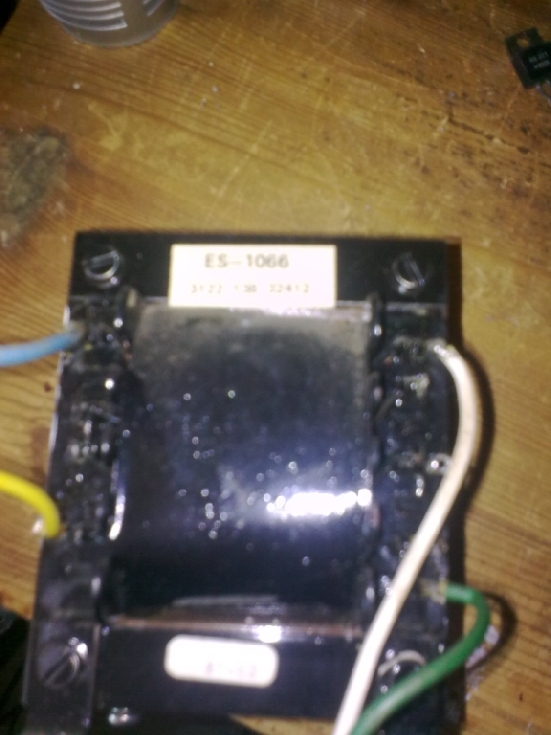

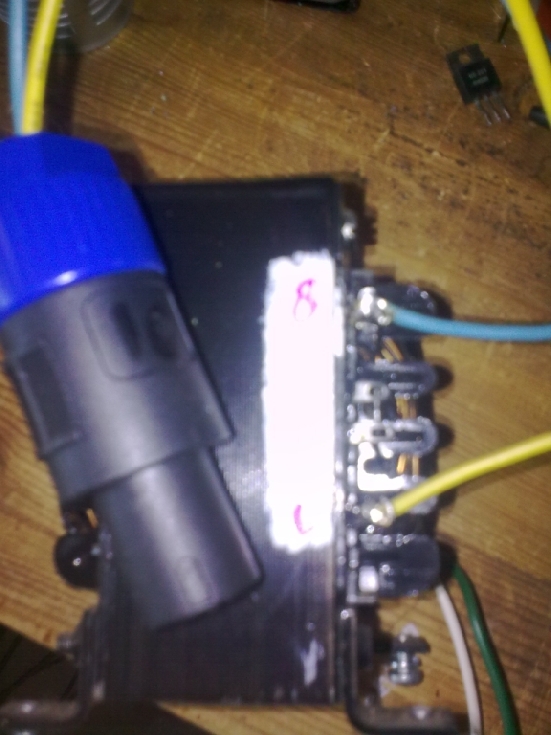

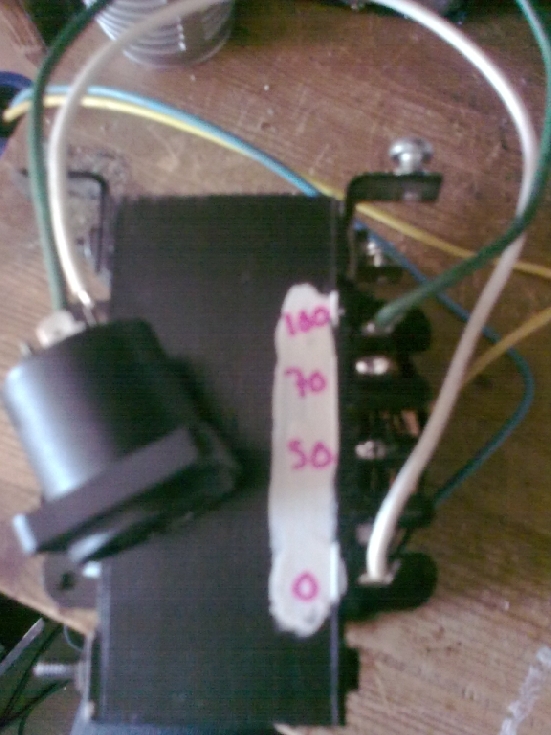

Ik heb een uitgangstrafo (ES-1066) voor 100 volt op de kop getikt, deze komt uit een Philips LBB1142 100 volt versterker. Ik heb via de servicemanual de aansluitgegevens gecontroleerd en de primaire zijde aan een andere versterker gekoppeld. via een aantal 100 volt speakers getest en dit werkte prima, eventjes dan .

Zonder dat de uitgangtransistors heet werden of op een andere manier protesteerden heb ik ze wel opgeblazen. Niet zo'n probleem, dit had ik min of meer wel verwacht omdat de gelijkstroomweerstand primair < 1 Ohm is. Toch is e.e.a. goed aangesloten.

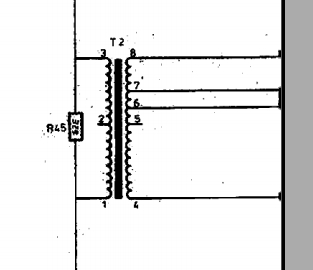

De parallelle weerstand die je in het schema ziet heb ik wel eerst verwijderd, dit is een 62 Ohm/1 Watt weerstand. Verder zitten er geen weerstanden of condensators tussen de uitgang van de versterker en de trafo (volgens schema).

Ik doe sowieso iets fout, wie helpt mij zoeken?

De versterker waarop ik e.e.a. aansluit is een standaard 120Watt versterker met TIP 142/147 uitgangstorren op 2x 45 volt DC.

Alvast bedankt!

De offsetspanning van de versterker mag hooguit enkele millivolts bedragen, omdat de transformator vrijwel geen DC weerstand heeft. Bij een luidspreker is dat nog altijd een paar Ohm. Er zal een heel hoge DC stroom gaan lopen. Een bipolaire elco ertussen lost dit probleem op.
Versterkers moeten bij belasting met transformatoren ook bestand zijn tegen inductieve lasten en ook tegen de spanningspieken die daarbij kunnen optreden. Veel versterkers voldoen daar niet aan.
Volgens mij is de LBB1142 een 50 watt versterker en de uitgangstrafo dus ook daarop gedimensioneerd. Bij een 100 watt versterker zal de trafo in verzadiging gaan en voor de versterker een kortsluiting vormen. Ook daar moet de versterker tegen kunnen. De versterker geeft nominaal 15 volt af. De belastingsimpedantie zonder trafo (direct) is iets meer dan 4 Ohm.
De SQ 4 serie was een van de meest robuuste versterkers die Philips gebouwd heeft

Soundman2

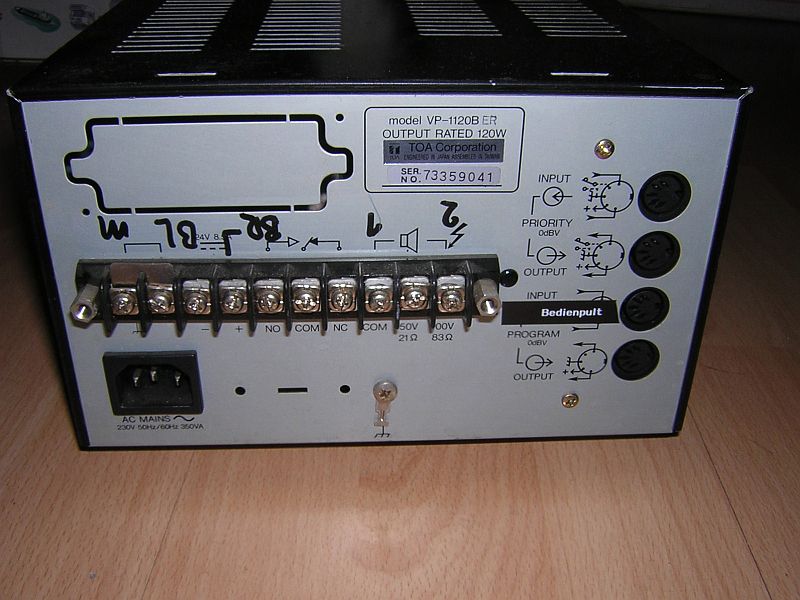

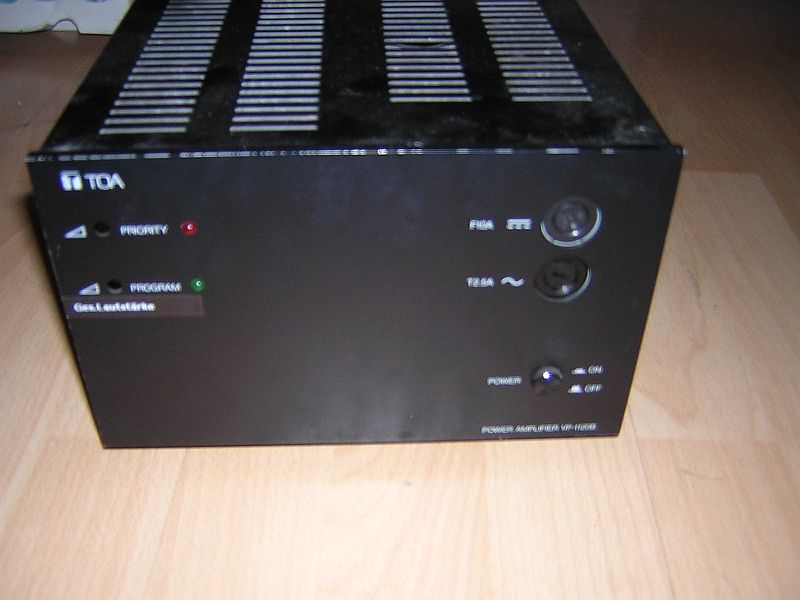

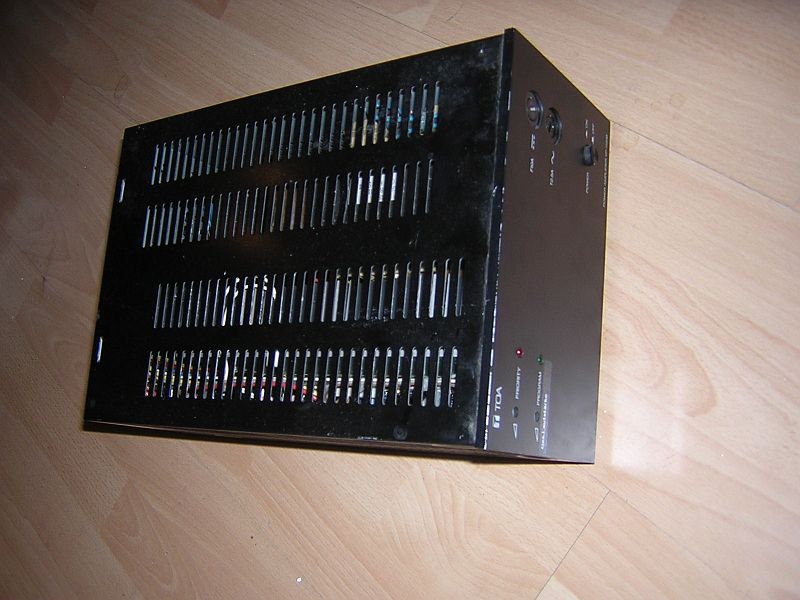

Ik kan je een hoop moeite besparen met mijn TOA VP-1120B ER
120W 100V mono lijn versterker.

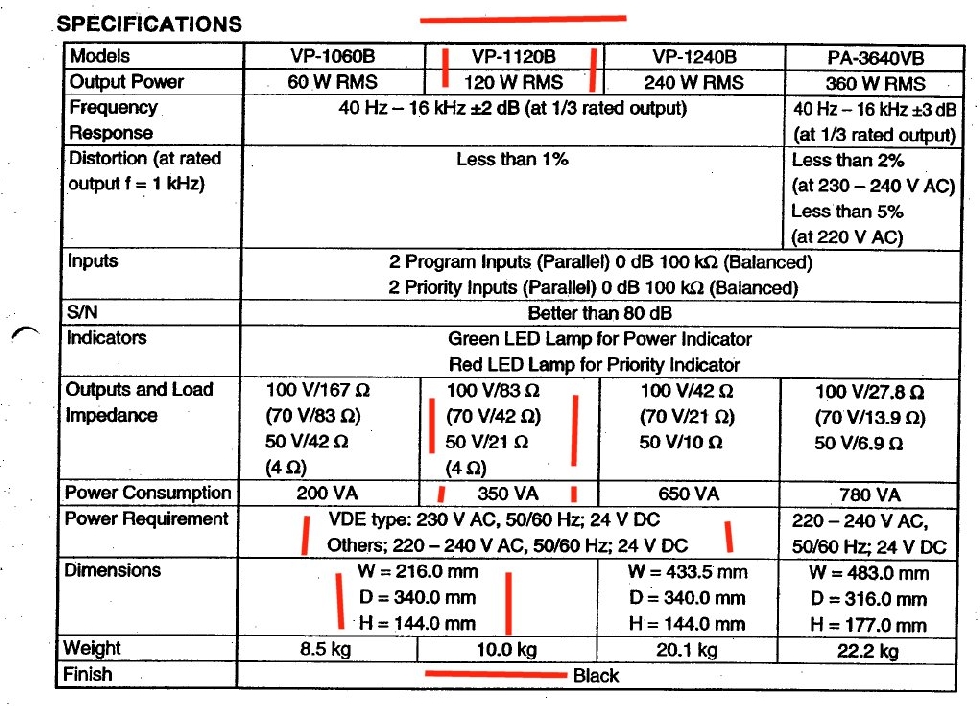

Zowel 220V als 24Vdc -> zie specs

€ 25,-
