RegistrerenSchema Harman Kardon HK195 (Gezocht)
door Gerard in Zeist
, Zeist, 08-01-2014, 15:52 (4013 dagen geleden)
Wie helpt me aan een schema van de Harman Kardon HK195 computer boxjes?
Op Internet vind ik wel heel veel aangeboden exemplaren en ook gebruiksaanwijzingen en specificaties.

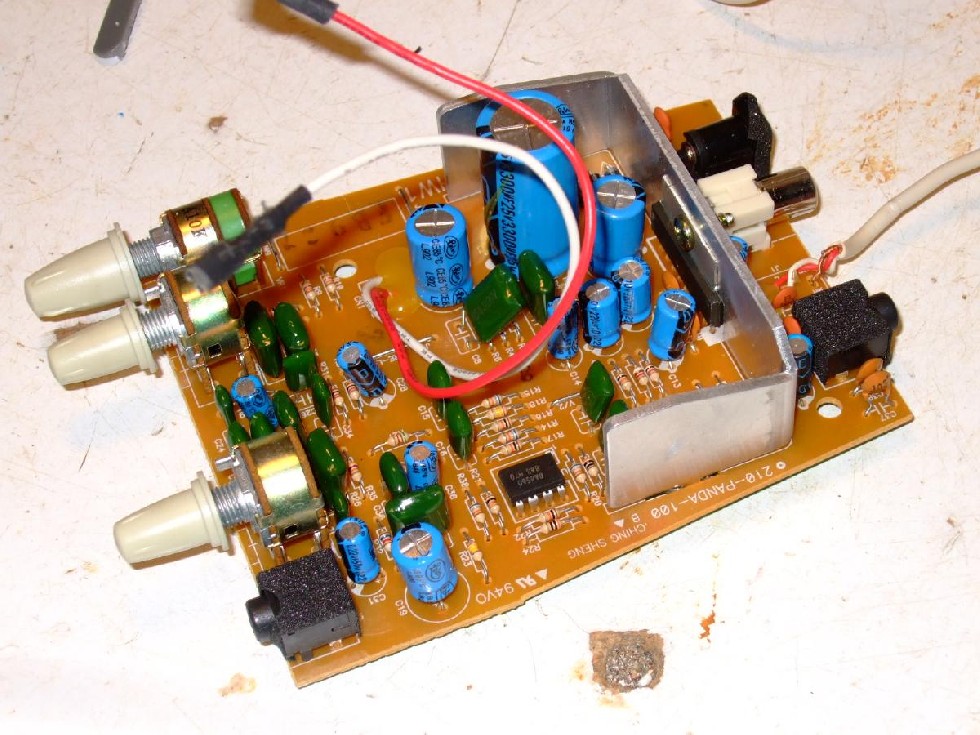

Onderin het ene boxje zit een print met de 2x 4W stereoversterker. Als halfgeleiders zitten hier vier diodes op (voeding is wisselstroom) en twee chipjes. Ben nu erg benieuwd hoe dit werkt.
![[image]](images/uploaded/2014010816480852cd7338369a7.jpg)
Schema Harman Kardon HK195
door snameroc , Etten Leur, 08-01-2014, 16:37 (4013 dagen geleden) @ Gerard in Zeist
Als je het type nummer van de ic's intypt bij google en dan zoekt naar datasheet dan zal je een heel eind komen.
Johan
Schema Harman Kardon HK195
door Gerard in Zeist , Zeist, 09-01-2014, 08:49 (4012 dagen geleden) @ snameroc
Goeie tip.
Ik heb de ICs nog eens goed bekeken en data gevonden.
Preamp is een BA4560 dubbele opamp en
Output is een TDA2007A dubbele eindversterker.
Kan 2x6W leveren en bestond al in 1991.
Er zitten ook voorbeeld versterkers in de datasheet,
maar hoe de HK195 precies zit weet je dan nog niet,
daar zitten ook toonregelingen bij.
Schema Harman Kardon HK195
door Maarten Bakker , Haarlem/Delft, 08-01-2014, 20:51 (4013 dagen geleden) @ Gerard in Zeist
Eigenlijk bedoelden ze er Hong Kong op te drukken maar door een spraakverwarring kwam er per ongeluk Harman kardon op te staan...
Als ik de eindtrap zo zie zou dat wel eens een Sanyo IC'tje kunnen zijn, of een Koreaans equivalent. Hoe dan ook zou je met een datablad een heel eind kunnen komen.
