Even een nieuw topic aangemaakt om de thread van Eddy niet te kapen.
Eigenlijk hoort dit topic op het NFOR thuis omdat het over een hybride gaat, maar we borduren nog even verder op het topic over de Delta voeding.

Maurice schreef:

Heb nog een brok Strono CQM19-25 liggen, enkel de kast met inhoud.

Wat een nostalgie! Waarschijnlijk heb ik wel meer dan duizend keer zo'n mobilofoon gerepareerd.
Niet omdat ze onbetrouwbaar waren, juist het tegendeel. Daarom waren er zoveel in gebruik.

Ik heb de documentatie van de Storno CQM19 on-line gezet als je die nog niet mocht hebben. (Klik) (11MB).

Reageer op dit bericht

4005 keer gelezen

Ed,

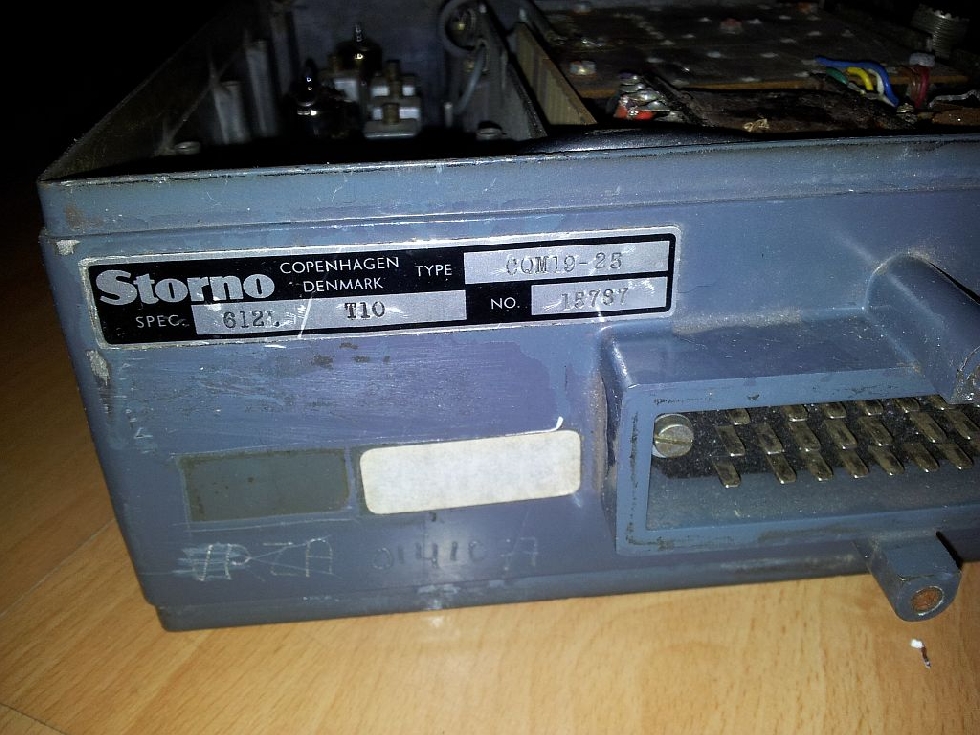

Speciaal voor jouw even uitgegraven.
De missende eindbuis QQE3/12 is al nieuw aanwezig.
Plan om te zien of er leven in te krijgen is.
Handset en bediening is er niet bij als ook de kast deksels niet.
Maar de knoppen lijken niet al te moeilijk.

[image]

[image]

[image]

Reageer op dit bericht

3938 keer gelezen

Ik krijg bijna heimwee naar mijn vroegere werk ;-)

De bedienkastjes (er was naast de standaard kast ook een waterdichte uitvoering) bestaan voornamelijk uit schakelaars die via de kabel op de meerpolige connector zijn aansloten.
De enige elektronica in het kastje bestaat uit een paar weerstanden en elcootjes voor de voeding van de microfoonversterker en een paar weerstanden voor de volumeregelaar.
Door de aan/uitschakelaar loopt de volle stroom van het apparaat. Bij 12 volt voedingsspanning is dat bij zenden 6 ampère.

Let bij het in gebruik nemen goed op de ingestelde voedingsspanning. Die wordt ingesteld met een printkaart die op 2 manieren in de voeding kan worden gestoken.
Tegen ompolen van de voedingsspanning is een diode over de voedingsspanning gemonteerd, die normaal in sperrichting staat.
Als de spanning de verkeerde polariteit heeft blaast de diode de zekering op, maar zelf overleeft de diode het ook niet. Na zo'n fout moet ook de diode worden vervangen, anders is de mobilofoon niet meer beschermd.

Reageer op dit bericht

3797 keer gelezen

Dat principe wordt heden nog steeds toegepast in bv de Sailor RT2048.
Tevens dan ook overspaning.
Ligt ook die diode er uit.

Reageer op dit bericht

3789 keer gelezen

Dat principe wordt heden nog steeds toegepast in bv de Sailor RT2048.
Tevens dan ook overspaning.
Ligt ook die diode er uit.

Er worden diodes toegepast, waarvan in de specs staat, dat die bij een defect altijd sluiting maken. Ze worden in veel voedingen toegepast, waar een te hoge uitgangsspanning funest is voor de rest van de apparatuur (5 volt voedingen bijv).
Als het een zware voeding betreft, wordt vaak de hulp van een fikse thyristor ingeroepen, die bij overspanning de voeding domweg kortsluit. Dat laatste heet ook wel de koevoet methode.

Soundman2

Reageer op dit bericht

3811 keer gelezen

Bij deze mobilofoon (bouwjaar 1962) staat in de documentatie alleen siliciumdiode. Specificaties worden niet genoemd.
In de oudste versie zaten diodes die bestonden uit een rond metalen plaatje met daarop een knalgele glazen(?) halve bol. Die ploften helemaal uit elkaar bij het ompolen van de spanning.
De nieuwere versie van de CQM19 was voorzien van 1N4001's. Die maakten soms kortsluiting, maar meestal ploften ze ook uiteen.

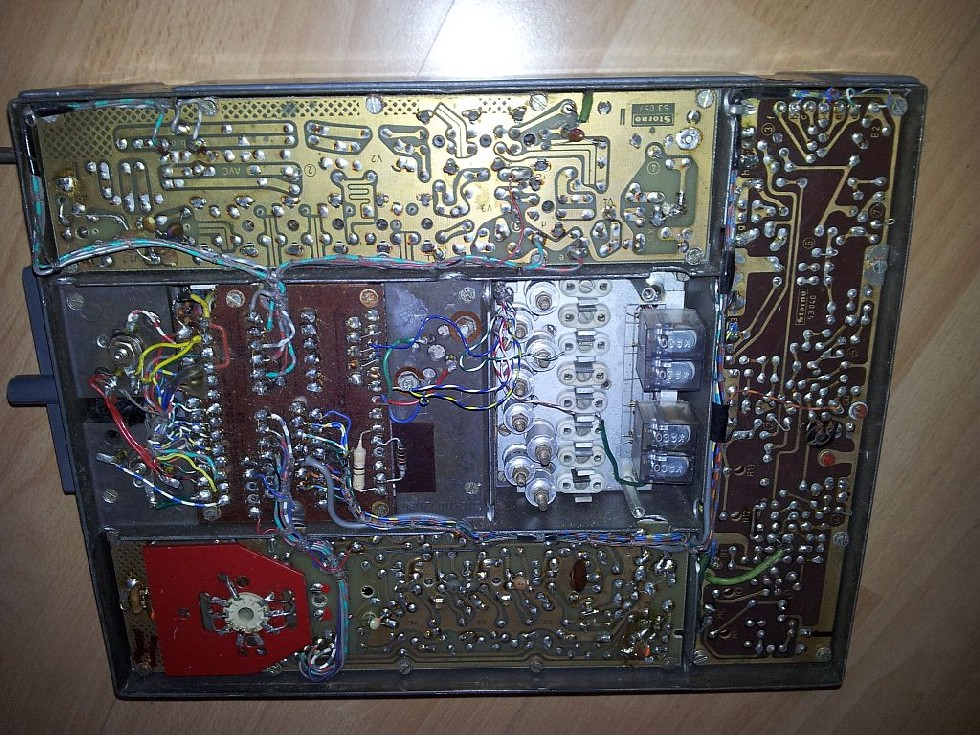

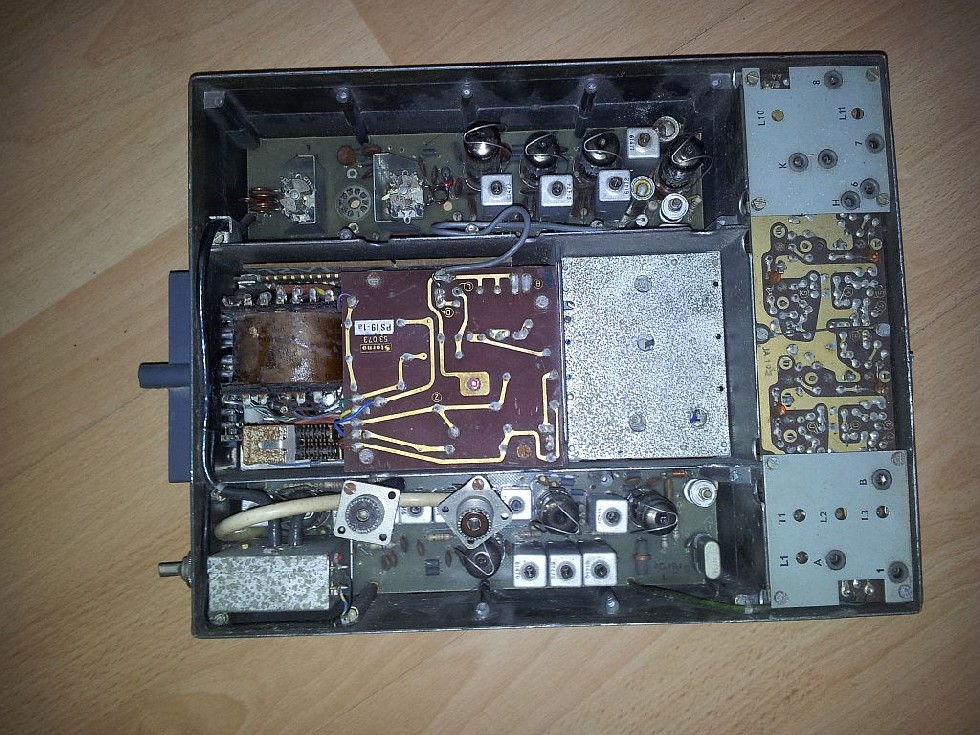

Hier nog een paar foto's.

[image]

[image]

Reageer op dit bericht

3978 keer gelezen

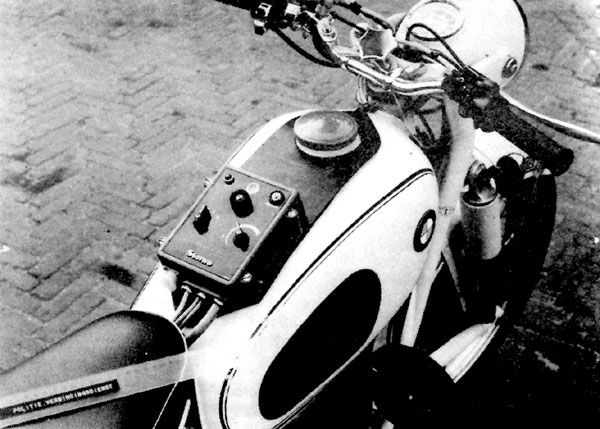

Beetje laten reactie maar mocht iemand nog onderdelen voor deze mobilofoon zoeken ,heb er een aantal van liggen + 1 bedienings paneel voor op de motor

mvg Martin

Sorry als ik met foutjes type maar mijn oogen laten me een beetje in de steek

Reageer op dit bericht

3295 keer gelezen

Hallo Martin,

Hoe veel vraag je er voor?
Wellicht heb ik interesse.
Maar kan je iets specifieker zijn in wat je hebt?

Gr Bjorn

Reageer op dit bericht

3265 keer gelezen

Zal straks even een foto maken als me dochter op bed ligt.

Ik heb komplete waar nog niet in geknutselt is en een aantal waar onderdelen uit zijn gehaalt.
1 bedinings paneel voor op de motor.
Verder zal ik even kijken wat ik nogmeer heb.

Mvg Martin

Reageer op dit bericht

3271 keer gelezen

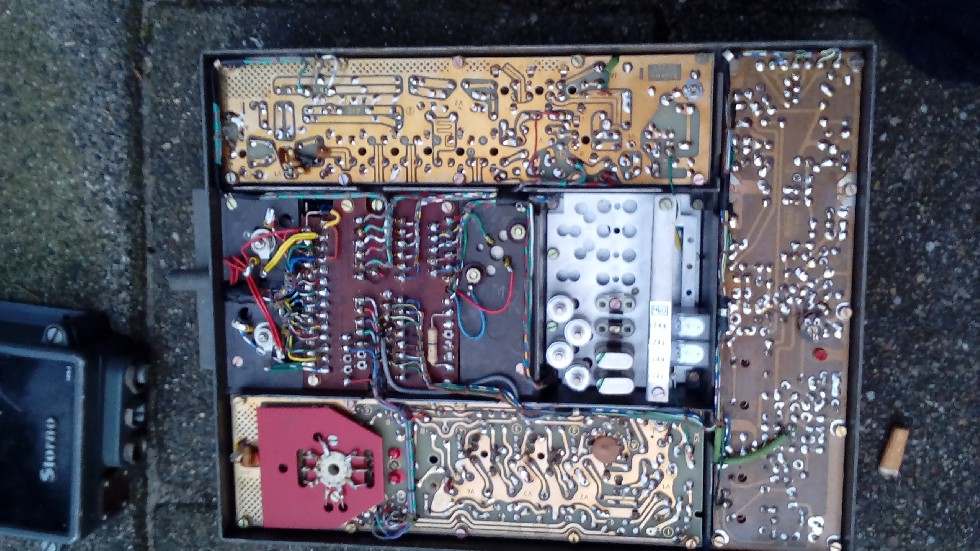

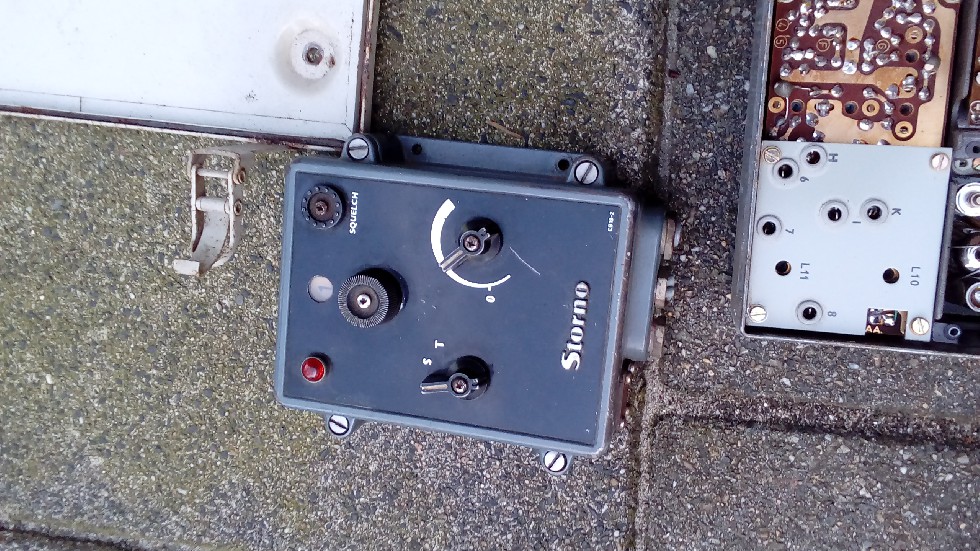

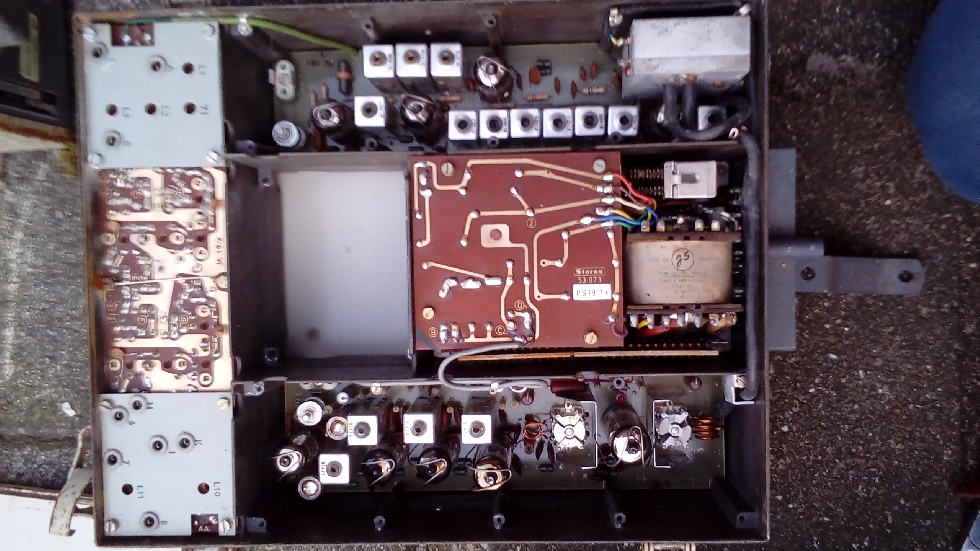

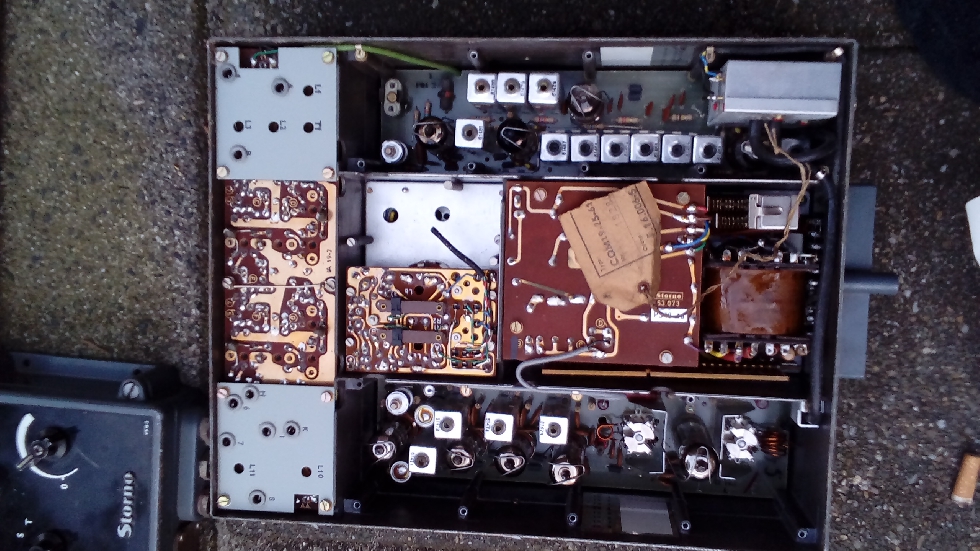

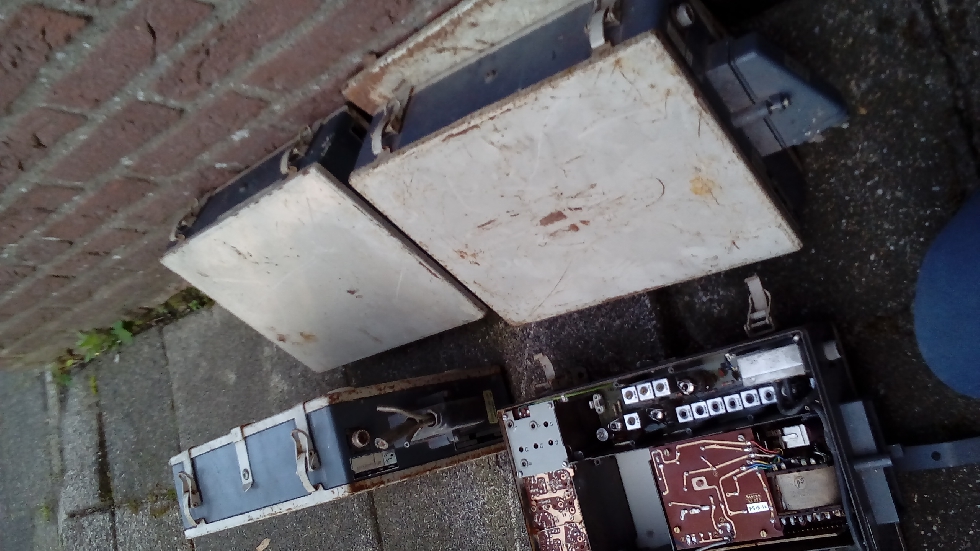

Hier wat foto`s

[image]

[image]

[image]

[image]

[image]

[image]

Bied maar een prijs.
Mag ook los weg

Mvg
Martin

Reageer op dit bericht

3415 keer gelezen

Hallo Martin,

Dankjewel voor de foto's.
Een vraagprijs is verplicht op dit forum.
Het is eigenlijk niet mijn taak deze mededeling te doen ,
maar dit zal binnenkort toch door het forumbeheer medegedeeld worden.
Ook is een vraagprijs hier plaatsen ook zo makkelijk als ik er van af zou zien.
Dan weten anderen die misschien geïnteresseerd zijn ook meteen hoe veel je er voor vraagt.
Waar zijn de spullen op te halen?

Gr Bjorn

Reageer op dit bericht

3289 keer gelezen

Oke bedankt voor het melden van de prijs,had ik dus niet gezien en/of gelezen.
Voor 60 euro mag alles weg.

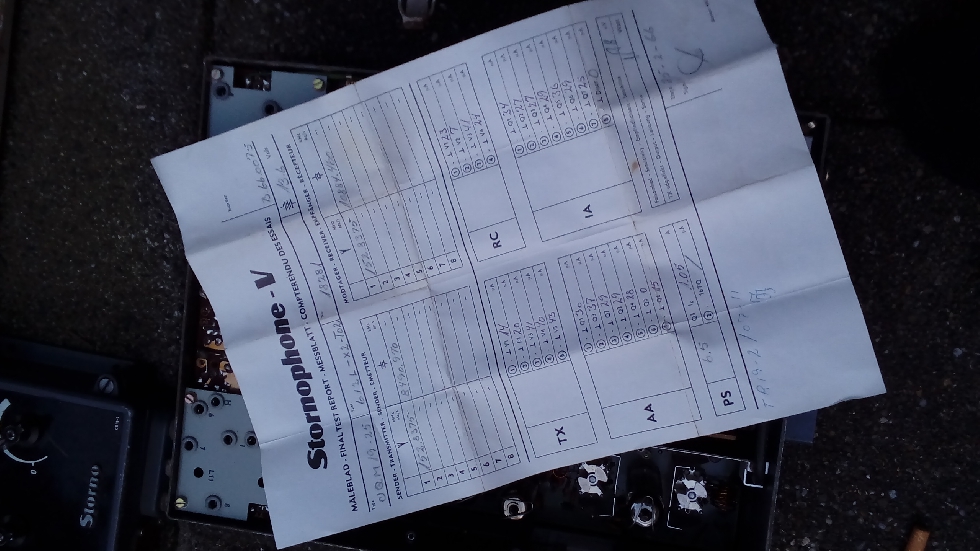

Zoals op de foto te zien is is er 1 nog nooit open geweest ,maak hem nu net voor het eerst open en er blijkt zelfs nog een briefje in te zitten met handtekening kanalen en nog wat info in te zitten

Het is op te halen in Spijkenisse (onder de rook van rotterdam)

Mvg Martin

Reageer op dit bericht

3299 keer gelezen

Hallo Martin,

Ik zie dat je een oude storno mobilofoon voor op de motor hebt/had liggen.
Ik ben nog op zoek ook voor een oude politie motor naar een storno cb 602.
weet je toevallig iemand die deze nog kan hebben.
Gr Walter

Reageer op dit bericht

3165 keer gelezen

Nee sorry zou het niet weten wie er nog 1 heeft.
Heb even tussen mijn eigen spul gekeken maar ik heb hem ook niet

Gr Martin

Reageer op dit bericht

3128 keer gelezen

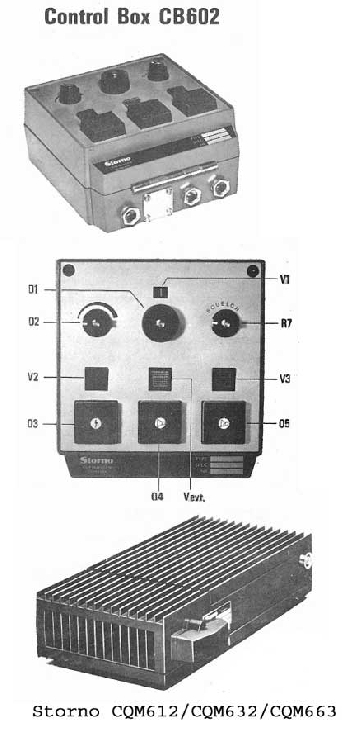

Het bedienkastje CB602 behoort bij de Storno mobilofoon CQM612/CQM632/CQM663.
Met de titel van dit topic heeft de vraag dus niets te maken.

Plaatjes zeggen altijd meer dan alleen tekst, dus hier de foto's uit de documentatie.

[image]

PS: De foto is wat mishandeld door de forumsoftware.

Reageer op dit bericht

3209 keer gelezen

Hallo Martin,

Heb je deze spullen nog?

Groet Walter

Reageer op dit bericht

3115 keer gelezen

Hallo Martin, heb je de spullen nog die je hier met foto`s aanbod.
Ik hoor het wel.
Groet Walter

Reageer op dit bericht

3099 keer gelezen

Sorry Had het druk vandaar dat in nu pas reageer.
Heelaas heb ik er nog maar 1 liggen
De rest is al verkocht

Mvg Martin

Reageer op dit bericht

3133 keer gelezen
