RegistrerenBNC plug: 50 en/of 75 Ohm? (Toestel of techniek)
door A. Ouwehand
, Amersfoort, 25-01-2014, 18:05 (4053 dagen geleden)
Beste allemaal,
Ik vraag me al heel lang af of er verschillen zijn tussen BNC pluggen.
Wat ik bedoel is of er 50 Ohm, en 75 Ohm BNC pluggen bestaan.
Of kan ik elke willekeurige BNC plug gebruiken voor een 50 of 75 Ohm kabel.
Misschien een domme vraag!, maar voor zover ik weet!: Domme vragen bestaan niet!...toch?
Mvg,
Tony Ouwehand
BNC plug: 50 en/of 75 Ohm?
door HM , Hilversum, 25-01-2014, 19:29 (4053 dagen geleden) @ A. Ouwehand
Strikt genomen bestaan er 50 ohm EN 75 ohm bnc connectoren.
Deze moet je ook niet door elkaar halen in kritische toepassingen.
De 75 ohm versie zie je gelukkig weinig in het wild behalve als je met tv signaal distributie bezig bent. Er zullen nog wel wat toepassingen zijn.
Er is geen manier om ze te herkennen als er geen impedantie of typenummer op staat. Wel kun je er aan meten door er een TDR ( Reflectie ) meting op te doen op een stuk kabel met juiste afsluitweerstand. In theorie moet je dan in een compleet 50 ohm systeem geen reflecties kunnen zien en met 1 75 ohm versie erin wel.
Gebruik je er 1 in een antenne aansluiting voor een oude radio dan zal je het verschil niet merken.
BNC plug: 50 en/of 75 Ohm?
door Maarten Bakker
, Haarlem/Delft, 25-01-2014, 20:22 (4053 dagen geleden) @ HM
Ik meen ook wel eens gelezen te hebben dat er verschil was in de doorsnede van de isolatiebus en/of pen.
BNC plug: 50 en/of 75 Ohm?
door HM , Hilversum, 26-01-2014, 09:50 (4053 dagen geleden) @ Maarten Bakker
Maarten,
De impedantie wordt bepaald door de verhouding in diameters en het gebruikte dielectricum.
Maar het valt niet mee om dat verschil zomaar te zien.
Hetzelfde geldt voor coax kabel.
BNC plug: 50 en/of 75 Ohm?
door Bapaktua , Haarlem, 25-01-2014, 20:36 (4053 dagen geleden) @ A. Ouwehand
Gewijzigd door Bapaktua, 25-01-2014, 20:48
Even Googlen met "BNC 50 en 75 OHM afmetingen".
http://www.philipsradios.nl/forum/index.php?mode=thread&id=7388
Ruud PA0ROJ
BNC plug: 50 en/of 75 Ohm?
door Ed van der Weele † , Zeist, 25-01-2014, 23:28 (4053 dagen geleden) @ A. Ouwehand

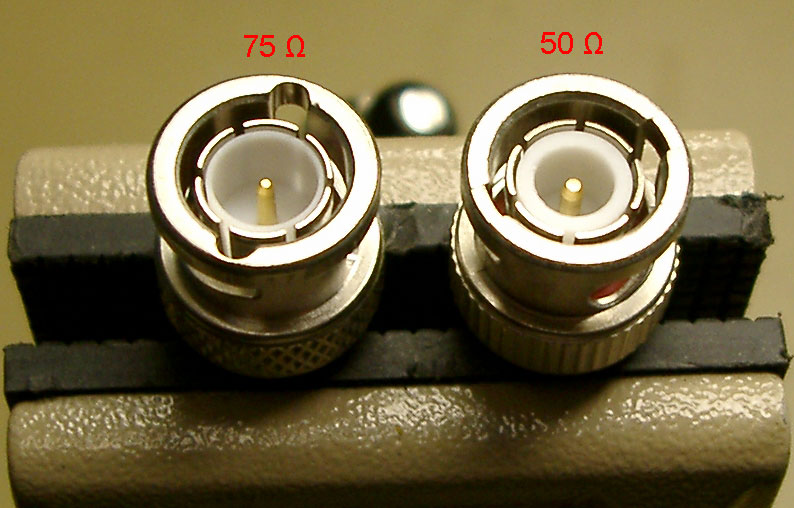

Dit zijn de verschillen: de afmetingen van de bussen en de dikte van de pennen.
![[image]](images/uploaded/2014012600261652e4481892cd2.jpg)
Edit: Ruud was me voor zie ik, met het ophalen van mijn jeugdzonden
BNC plug: 50 en/of 75 Ohm?
door HM , Hilversum, 26-01-2014, 10:04 (4053 dagen geleden) @ Ed van der Weele †
Dit zijn foto's van 2 verschillende fabricaten of verschillende series.
De pendikte zou moeten verschillen omdat dat de impedantie bepaald samen met de diameter van de bus en het dielectricum.
In de praktijk zal het lang niet altijd meevallen ze uit elkaar te houden.
Blijkbaar is er weinig gestandaardiseerd voor 50 en 75 ohm versies.
Fabrikanten nemen gewoon aan dat je hun datablad leest als je iets koopt.
Vergelijk maar met weerstanden, een bepaalde afmeting zegt niets over het toegelaten vermogen.
BNC plug: 50 en/of 75 Ohm?
door Ed van der Weele † , Zeist, 26-01-2014, 15:28 (4052 dagen geleden) @ HM
Hoe het precies in elkaar stak kan ik me niet meer herinneren.
De foto heb ik een jaar of 10 geleden gemaakt naar aanleiding van problemen met RG59A/U kabels in een systeem.
Ik gebruikte zelf altijd connectors van Radiall of Suhner, maar ik meen dat deze kabels door Motorola bij het systeem waren geleverd.
Bij de fabriek van Radiall is nog geïnformeerd naar de verschillen, maar daarop kwam geen sluitend antwoord.
BNC plug: 50 en/of 75 Ohm?
door Bert V. , Amstelveen, 26-01-2014, 16:22 (4052 dagen geleden) @ Ed van der Weele †
Bedankt Ed, voor deze duidelijke afbeelding.
Ook ik ben daar vele jaren geleden door schade en schande achtergekomen.
Met deze "male" van 50 Ohm "verkracht"/verniel je dus de "female" van 75 Ohm; geen contact oftewel slecht contact, en andersom dito!
Bert
BNC plug: 50 en/of 75 Ohm?
door Bapaktua , Haarlem, 26-01-2014, 13:04 (4053 dagen geleden) @ A. Ouwehand
Gewijzigd door Bapaktua, 26-01-2014, 13:20
Overigens, daar ik de afgelopen jaren heet veel metingen heb verricht aan impedanties van coax, pluggen en netwerken heb ik destijds een compleet Time Domain Reflection meetsysteem gekocht.

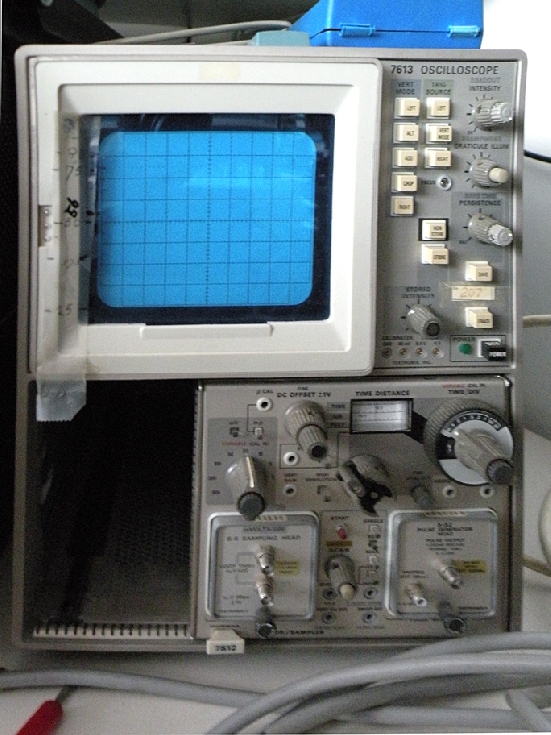

Van Tektronix. Een 7613 mainframe en een 7S12 plug-in met de bijbehorende sampling en puls heads S6 en S52.
Een makkie om even wat impedanties te meten van coax, dummyloads, coaxpluggen etc. Ook coaxkabel lengtes en de Vf (verkortings factor) van coax is snel te meten. Ook slechte coax-verbindingen kan je meteen meten/zien.
ruud PA0ROJ
NB, die metingen gebruikte ik bij de ontwikkeling aan mijn RQH-antennes voor 137 MHz (weersatellieten).
www.jendela.nl
![[image]](images/uploaded/2014012614040652e507c6516f7.jpg)
BNC plug: 50 en/of 75 Ohm?
door Maurice , Dordrecht, 26-01-2014, 14:16 (4052 dagen geleden) @ A. Ouwehand
Tony,
Je herkent ze het makkelijkste aan de kabelzijde.
5 en 6mm.
tenminste als ze voor RG58(50 ohm) cq RG59(75 ohm) zijn bedoeld.
BNC plug: 50 en/of 75 Ohm?
door A. Ouwehand , Amersfoort, 26-01-2014, 14:39 (4052 dagen geleden) @ A. Ouwehand
Beste allemaal,
Dank voor de vele reacties en voorbeelden.
Ik ben gelijk mijn pluggen bak ingedoken en gezocht naar een BNC met dunne pin.
Na lang zoeken vond ik een BNC verloopplug naar tulp, en was precies wat ik zocht! (wist niet dat ik hem had!)
Deze heeft een dunne pin.
Wat ik eerst van plan was, is van BNC naar tulp (vrouwtje).
Ik dacht deze te maken van een 75 OHm BNC, en dan met 75 Ohm coax naar een tulp plug (vrouwtje)
Maar toen kwam ik dus de BNC/tulp plug tegen.
Ik had deze nodig voor mijn CCTV kleuren cameraatje waar ik mee aan het experimenteren ben.
Nu denk ik (achteraf) dat voor dit cameraatje het niet veel uitmaakt of er een 50 of 75 OHm plug aanzit.
Zeker ben ik blij met jullie antwoorden!
Ik weet nu waar ik op moet letten als ik een BNC plug ga gebruiken.
Hartelijk dank allemaal,
Tony Ouwehand
