RegistrerenScanner verlichting repareren (Toestel of techniek)
door Auke Kieffer
, Farmsum, 27-03-2014, 18:19 (3900 dagen geleden)
Gewijzigd door Auke Kieffer, 27-03-2014, 18:33
Hoi,

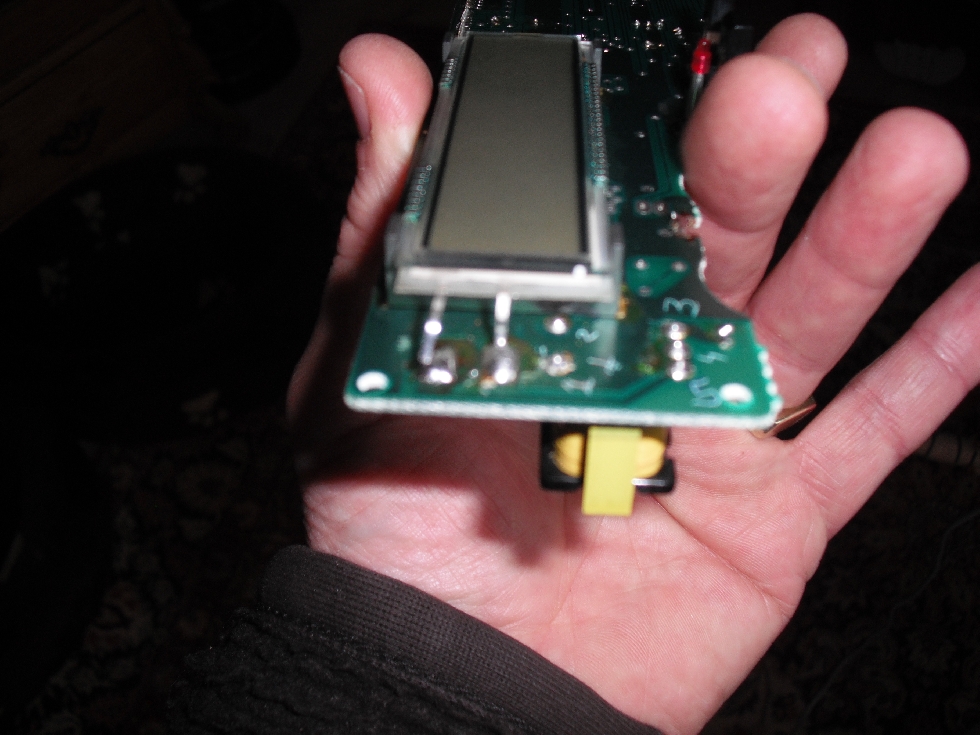

Ik heb een gebruikte Commtel com205 gekocht.
De schaalverlichting is echter heel zwak.
Dus ding open om de lampjes te vervangen.....
Geen lampje te bekennen!!
![[image]](images/uploaded/20140327185848533466d8b9666.jpg)
![[image]](images/uploaded/201403271900105334672a8e274.jpg)

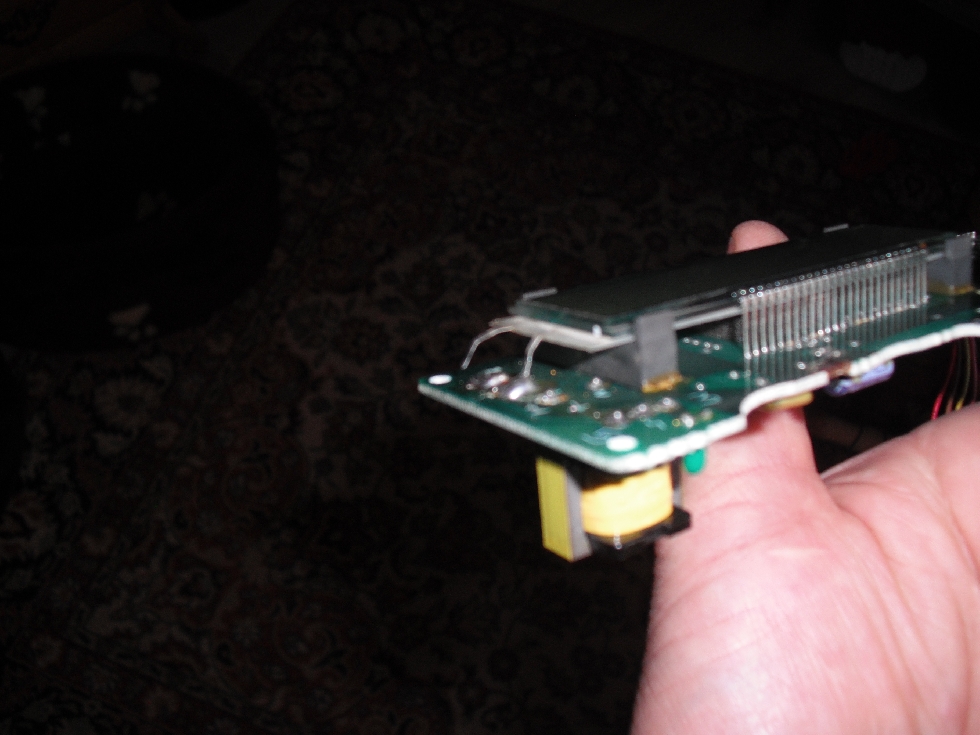

Op de een of andere manier wordt het display verlicht via een kleine trafo.
Een transistor (Q508) heeft zo te zien een bepaalde rol in de aansturing.
Ik heb een pootje losgesoldeerd om het dysplay te meten..0 ohm..
De spoel van de trafo tussen punt 4+5 en 3 meet 800 ohm..
Ik begrijp helemaal niets van de trafo in de schakeling...
Kan iemand me vertellen wat er aan de hand kan zijn?

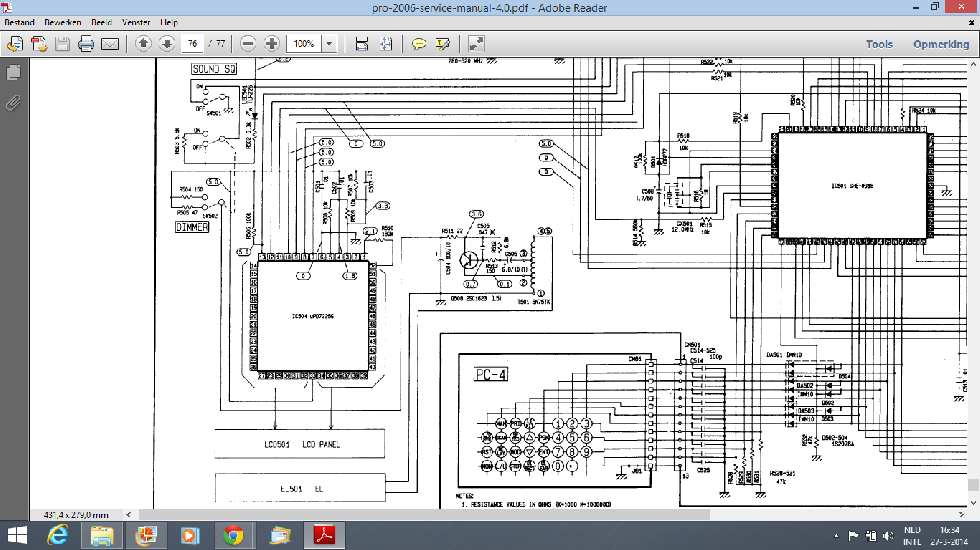

Hieronder nog een deel van het schema...
![[image]](images/uploaded/20140327190832533469207a7fd.png)
Groet,
Auke
Scanner verlichting repareren
door Auke Kieffer , Farmsum, 27-03-2014, 18:26 (3900 dagen geleden) @ Auke Kieffer
Gewijzigd door Auke Kieffer, 27-03-2014, 18:33
Bijlage met de manual van de scanner.
De Realistic 2006 is de zelfde...
http://radiopics.com/1.%20Manuals/Radio%20Shack%20-%20Realistic/PRO-2006%20(Service%20Manual).pdf
Scanner verlichting repareren
door doktordirk , Noordbeemster, 27-03-2014, 19:01 (3900 dagen geleden) @ Auke Kieffer
Het gaat hier waarschijnlijk om verlichtingsfolie mbv. fosfor.
Even bij Conrad gekeken, en daar staat zoiets als alternatief voor ledverlichting.
Deze folie heeft 60 tot 100 volt wisselspanning nodig wat opgewekt wordt door een invertor.
Dat zal hier de combinatie van trafo met de transistor zijn.
Als er nog wel wat licht is, en de (wissel)spanning is voldoende is misschien de folie ter ziele, maar volgens Conrad is dit een product wat heel weinig stroom verbruikt en een lange levensduur heeft.
Succes met de reparatie. Dirk.
Scanner verlichting repareren
door Auke Kieffer , Farmsum, 27-03-2014, 19:06 (3900 dagen geleden) @ doktordirk
Beste Dirk,
Ik had zelf ook aan zoiets gedacht, maar durfde er niet aan...
Bestaat zoiets dus echt!
Ik ken het systeem niet.
Hopelijk zijn er nog meer adviezen.
Dank voor je bericht!!
Groet,
Auke
Scanner verlichting repareren Ik ben er uit!!
door Auke Kieffer , Farmsum, 27-03-2014, 20:22 (3900 dagen geleden) @ Auke Kieffer
Na enig gezoek ben ik er uit.
Het gaat inderdaad om EL Folie...
Hier ook een mooie foto-uitleg:
http://www.pa2rus.nl/content/PRO-2006_Backlight/
Komt van topic in zendamateur.com.
Ik heb nooit eerder van deze folie gehoord.
Ik heb wat geleerd, en heb dus een super goede dag!
Groet,
Auke
Scanner verlichting repareren Ik ben er uit!!
door Auke Kieffer , Farmsum, 27-03-2014, 20:24 (3900 dagen geleden) @ Auke Kieffer
De folie is bij Conrad idd te bestellen...
Ik ben helmaal blij!!!!
http://www.conrad.nl/ce/nl/product/184111/?insert=89&insertNoDeeplink&productname=Groen-l...
Scanner verlichting repareren Ik ben er uit!!
door Maarten Bakker
, Haarlem/Delft, 27-03-2014, 20:35 (3900 dagen geleden) @ Auke Kieffer
Is directe familie van wat Philips in de jaren '60 in de B7X14A als schaalverlichting uitprobeerde, alleen was dat glas inplaats van folie.
Scanner verlichting repareren
door henkk56 , 27-03-2014, 23:02 (3900 dagen geleden) @ Auke Kieffer
Ook even in de doc geneusd,de folie werkt in dit geval met 70V RMS,300 Hz.
Kijk ook even naar de weerstandjes bij de dimmer schakelaar,die bepalen hoe hard
de inverter werkt,normale sterkte 47 ohm,lage sterkte 150 ohm.
Succes,
Henk
Scanner verlichting repareren
door Auke Kieffer , Farmsum, 28-03-2014, 07:56 (3900 dagen geleden) @ henkk56
Hoi Henk,
Bedankt, klopt idd.
De Commtell uitvoering heeft echter 1 weerstand van 86 ohm op de pcb...
In de zwakste stand is gee weerstand aanwezig...
Ten minste.. ik kan beide weerstanden op de pcb niet vinden.
Het schema is erg onduidelijk.
Scanner verlichting repareren
Auke , hetzelfde is me overkomen met 'n philips autoradio type RC189 (geen lampje te vinden) en inde zon goed leesbare tekst.!
Is hier de zelfde techniek toegepast en is dit ook te repareren,?
groeten wim
Scanner verlichting repareren
door Maarten Bakker , Haarlem/Delft, 28-03-2014, 20:33 (3899 dagen geleden) @ wjera
De 79RC189 (neem aan dat het daarom gaat) is een Chinees budgetmodel en zou ik eigenlijk inschatten op een gewoon lampje. Ik zal nog even verderzoeken of er iets van documentatie of foto's te vinden is.
