schema blaupunkt autoradio Laussanne CD33 (Gezocht)

door eddy , België, 28-03-2014, 08:04 (4239 dagen geleden)

Allen,
ik zoek het schema /printlayout voor bovenstaande radio.

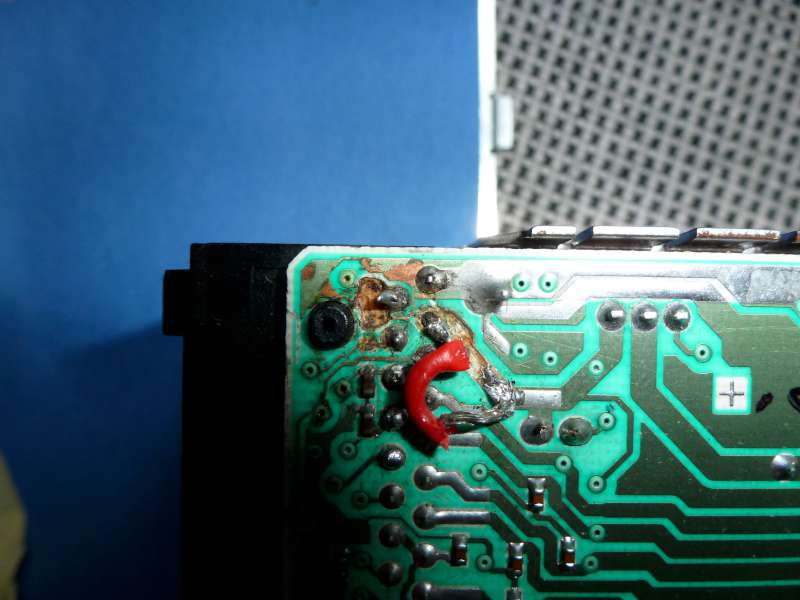

er is door waterschade , een heel klein stukje van de print , aan de voedingskant beschadigd.
ik heb intussen het "verkoolde " deel zo veel mogelijk verwijderd, maar moet nog een aantal verbindingen opniew maken.
het ene brugje op de foto was een niet geslaagde test !

iedere hulp is welkom.
alvast dank
groeten :
Eddy
