philips PM6305 (Toestel of techniek)

door kris , Gent, België, 28-04-2014, 22:41 (3868 dagen geleden)
Gewijzigd door kris, 28-04-2014, 23:00

beste lotgenoten,
Vorige week een PM6305 RF L/C meter aan de verzameling kunnen toevoegen, stond al lang op het verlanglijstje.
Het principe van deze meter is anders dan de andere L/C meters (zweving tussen twee oscillatoren) , heeft een directe aflezing, een grote compensatiemogeljkheid voor lange aansluitdraden alsook een guard aansluiting die oa metingen in circuit toelaat. (het principe voor deze meter haalde philips bij RCA, die hadden 10 jaar eerder al een buizenvariant) Opgelet, deze meter beperkt zich wel tot kleine L en C's.

Ik heb hem even opengemaakt. IPV van de strakke epoxyprintjes zitten er hier nog pertinax printen in, en ze lijken wel hobbymatig gemaakt. Waarschijnlijk is het aantal geproduceerde toestellen zo laag geweest dat het "handwerk" bleef.
Leuk om zien, De rugzijdes (soldeerzijde)van de printen zijn behandeld met een plastic beschermlaagje, waardoor 45 jaar later die zijde er nog nagelnieuw uitziet. Speciaal het licht laten reflecteren op de rugzijde zodat je het goed ziet op de foto.

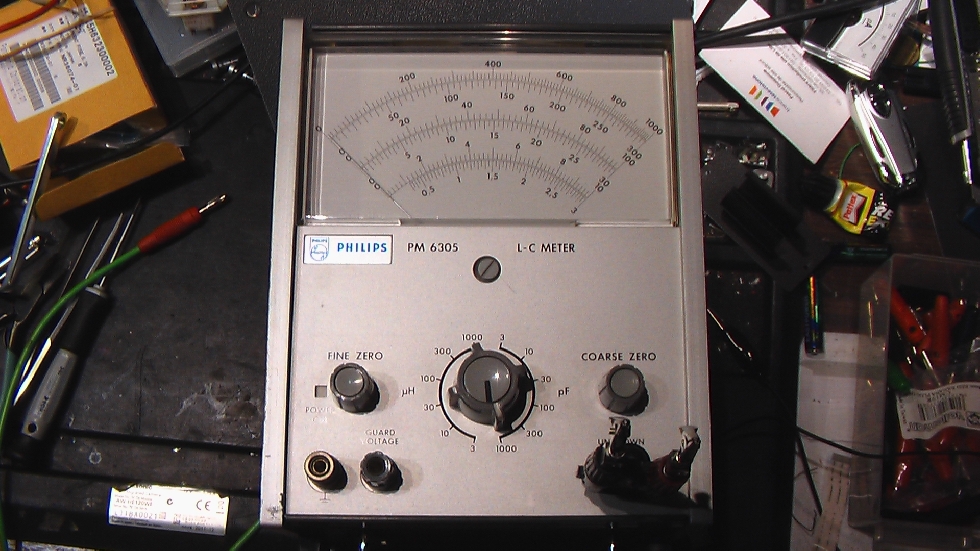

front

het sobere, artisanale binnenwerk. Noteer het forse kwartsklristal

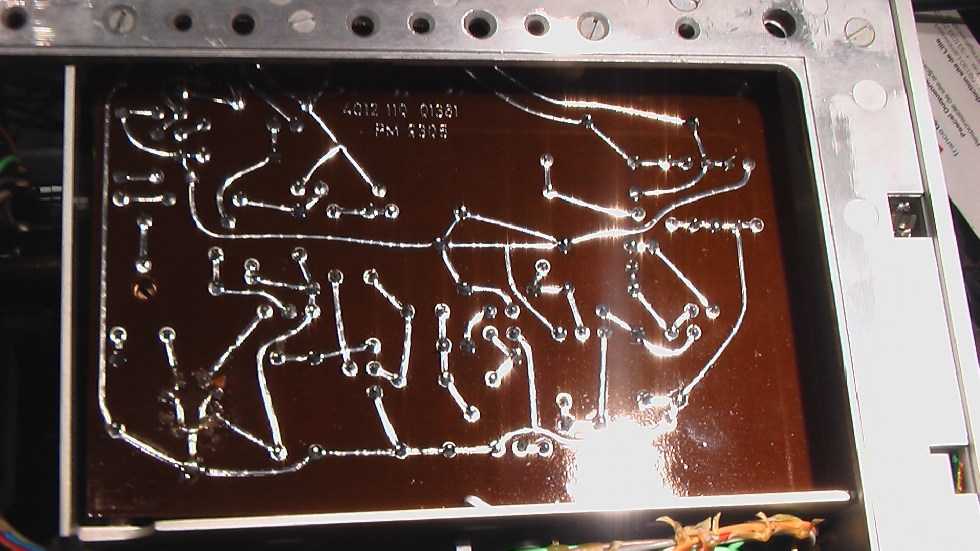

printjes glimmen als nieuw door de plastic coating

Het toestel doet het nog steeds. Een hele kleine bijregeling voor de L meting was nodig, maar dat nam slechts enkele minuten in beslag.

groeten

Kris

PS het concept van deze meter was er niet met als hoofdbedoeling het opsporen van defekte condensatoren tijdens een herstelling . Lek en een hoge serieweerstand (hoge ESR) kan hij niet mee overweg, afgenomen C waarde uiteraard wel.
Deze meter is vooral bedoeld voor het snel meten van ongekende capaciteiten en inducties ,reëel of parasitair, bvb in connectoren of tussen printbanen, inducties van verbindingskabels etc.. tijdens het ontwerpen/uitvoeren van een schakeling.
