Philips signaalinjector ??

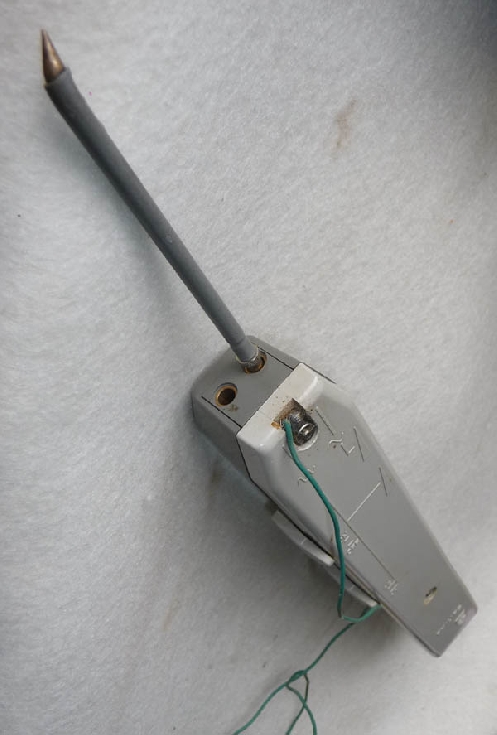

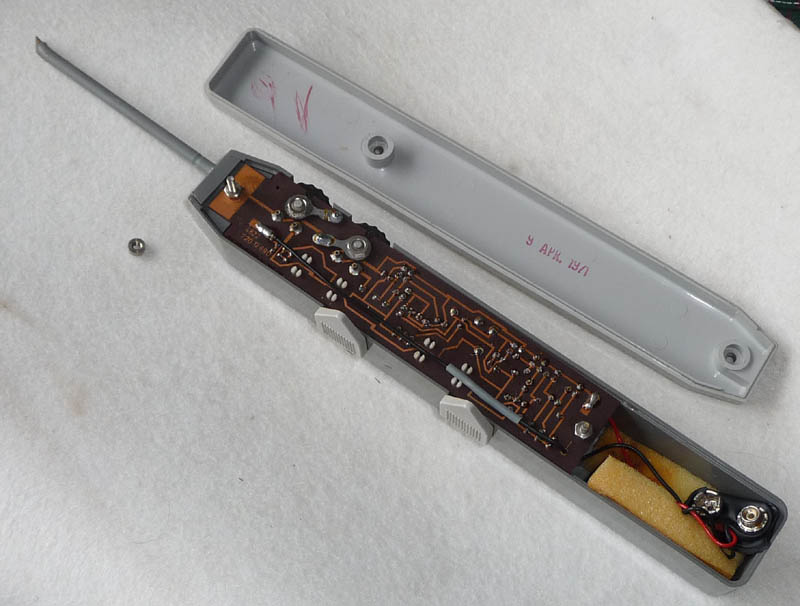

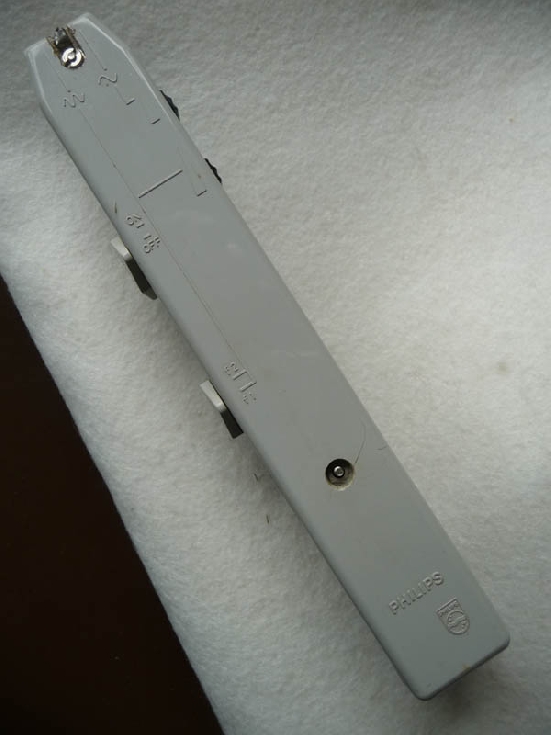

Hallo .... bij het opruimen van een werkplaats vond ik dit Philips apparaatje:

[image]

Wellicht gaat het hier om een signaalinjector.
Is er iemand die er gegevens over heeft zoals typenummer ofzo ?

Groeten .... Hugo Sneyers

2963 keer gelezen

Hallo Hugo,

Een typenummer moet ik je helaas schuldig blijven, maar wellicht is wel vast te stellen door welk onderdeel van Philips het apparaatje is gebouwd (meetapparaten, , consumentenelectronica, service, etc). Zou je het nummer dat op de koperzijde van de printplaat staat eens door kunnen geven?

Reageer op dit bericht

2841 keer gelezen

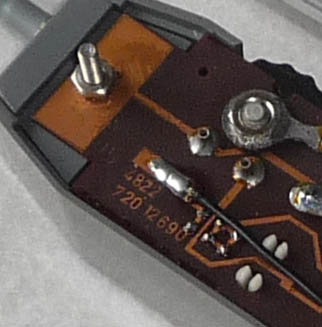

Hallo Maarten, zie hier het nummer:

[image]

Groeten .... Hugo Sneyers

Reageer op dit bericht

2842 keer gelezen

Dankjewel. 4822 dus speciaal als service-artikel voor de consumentenelectronica geproduceerd. Ik weet niet zeker of ze in 1971 al SBC-typenummers gebruikten, maar in die hoek moet je het zoeken.

Aan de printplaat en de gebruikte onderdelen te zien, zal hij in een van de reguliere consumentenelectronicafabrieken gebouwd zijn.

Reageer op dit bericht

2823 keer gelezen

Het is de SIM-211 code 4822 395 30041 geeft freq. van 5,5 Mhz en 4,43 Mhz af..
Was voor KTV bedoeld.
Henk

Reageer op dit bericht

2776 keer gelezen

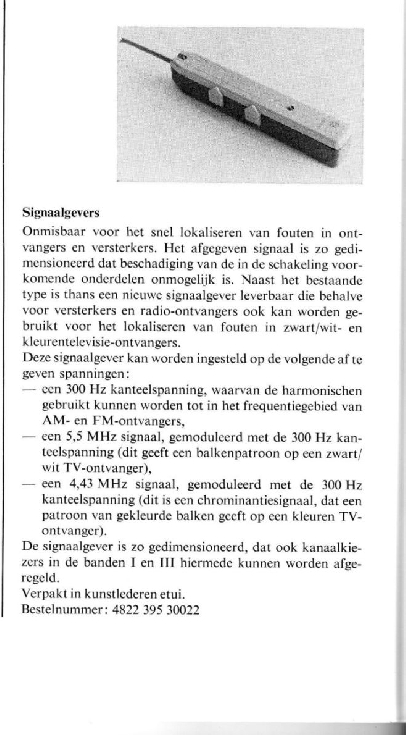

Uit "Philips service-gegevens" deel VI.

[image]

Adrie

Reageer op dit bericht

2798 keer gelezen

Werd indertijd verkocht in de Philips service-centra die je toen her en der ten lande vond in de EU . (alsook de latere SBC reeksen)
Het schema en de gebruiksaanwijzing zijn nog te vinden.

Ik heb hem nog in het kunstlederen tasje, dat intussen been-hard is geworden (net zoals de radiohoesjes uit die periode)

groeten

Kris

Reageer op dit bericht

2735 keer gelezen

Bedankt iedereen voor de info !

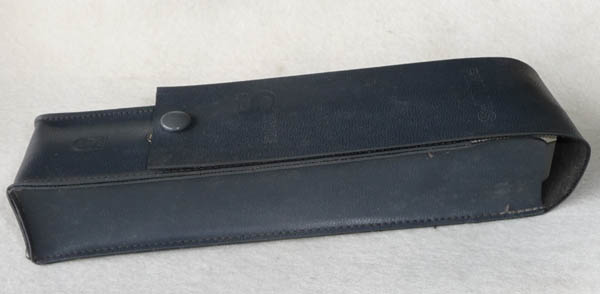

@kris: ik heb het hoesje er ook nog bij en dat is nog als nieuw, helemaal niet verhard ofzo:

[image]

Groeten .... Hugo Sneyers

Reageer op dit bericht

2779 keer gelezen

beste Hugo,

geen wonder, de jouwe is met het plastic hoesje. Er zijn er ook hoesjes geweest in een soort kunstleer en die transformeren zichzelf na vele jaren in iets wat gelijkt op hard karton.de hoesjes van late 60 philips radio's waren van hetzelfde materiaal en hebben intussen dezelfde vreemde transformatie ondergaan.

groeten

Kris

Reageer op dit bericht

2737 keer gelezen

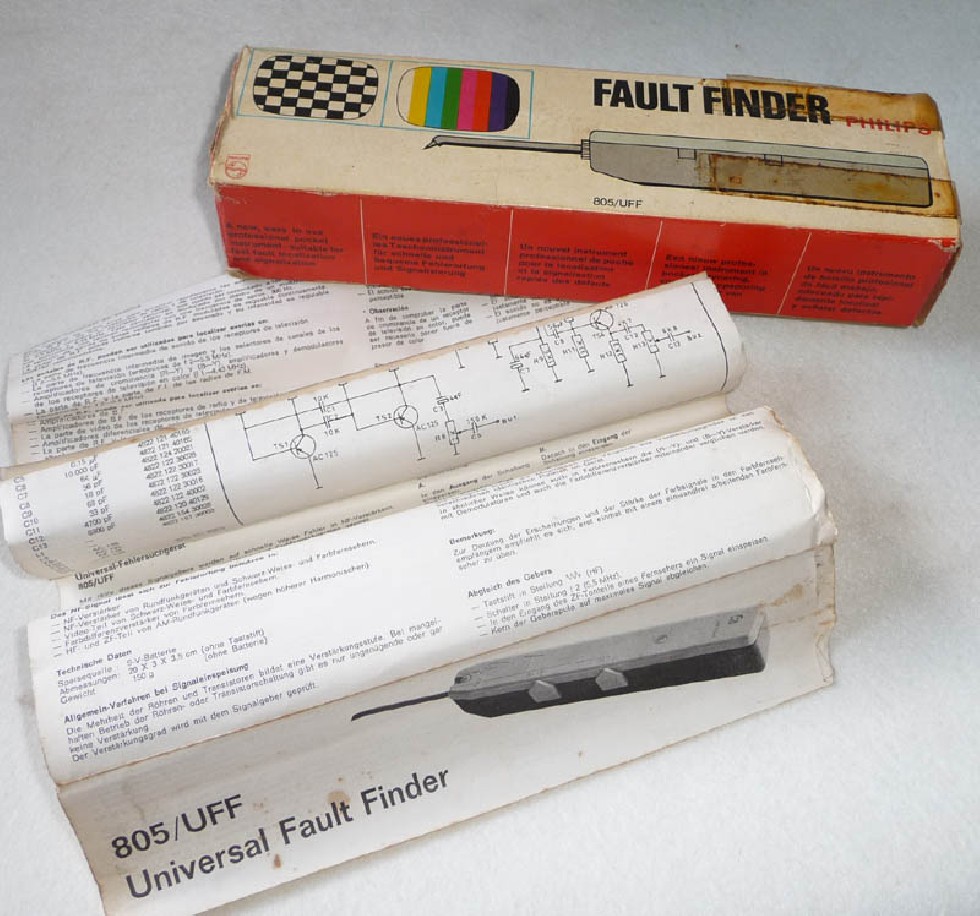

Hallo .... bij het verder opruimen van het werkhuis kwam ik de lege doos tegen waar het apparaatje in gezeten heeft:

[image]

Groeten ... Hugo Sneyers

Reageer op dit bericht

2803 keer gelezen

Dankje, altijd leuk om een raadsel opgelost te zien. Nu kan ik er ondubbelzinnig een type aanhangen; Vermoedelijk is door de tijd heen de type-aanduiding een paar keer veranderd, waarschijnlijk tegelijk met bijvoorbeeld de transistorbezetting. Dit is waarschijnlijk de oudste type-aanduiding.

Reageer op dit bericht

2615 keer gelezen
