RegistrerenNanette is een gilkip, philips L1W22T (Toestel of techniek)
door Marotick
, Huizen, 23-07-2014, 16:33 (3786 dagen geleden)
Gewijzigd door Marotick, 23-07-2014, 16:53

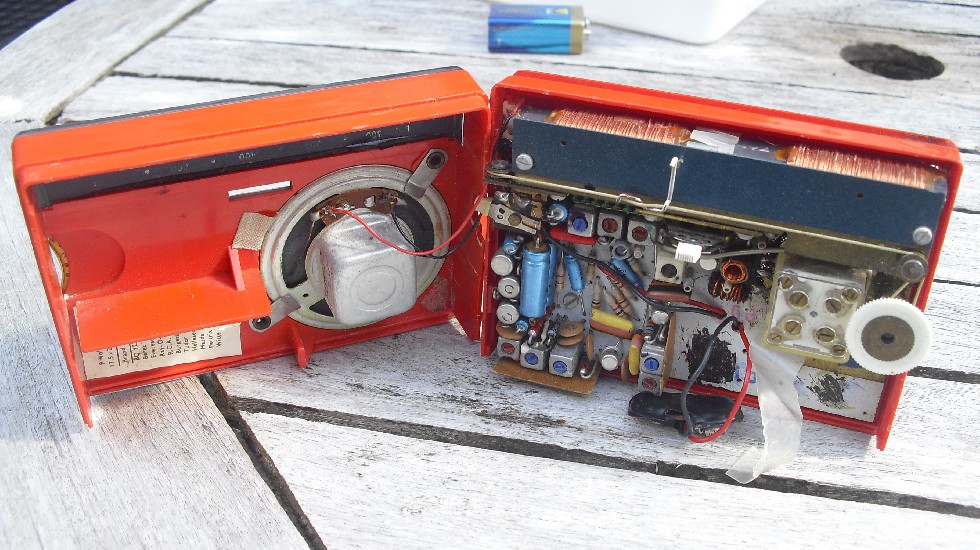

Onlangs ben ik in het bezit gekomen van een Philips L1W22T
![[image]](images/uploaded/2014072318301453cfe316c2053.jpg)
Een leuk radiootje, volgens mij het kleinste is dat Philips gemaakt heeft in 1962.
De FM doet het maar de AM (MG en LG) was doodstil.
Ik verdacht de detectie-diode en voor de OA90 heb ik een OA95 geprobeert en ja hoor er kwam weer gewoon geluid uit maar de OA95 is een dikke jongen dus ik ging opzoek naar iets kleiners. Ik heb verschillende dioden geprobeerd en een heel klein diode-tje deed het 't beste, maar was dat geen variocap? of een skotty?
Nog een andere geprobeerd maar dat kleine zwarte dingetje met het witte ringetje deed het hoorbaar beter. Dus die ging er in.
Nu heb ik de radio afgeregeld en hier in Huizen krijg ik zelfs Radio Waddenzee aardig binnen, maar... als ik naar een sterke zender ga dan gaat Nanette oscilleren.
Ligt dat nu aan dat diode-tje? of moet het wat anders zijn?
Wie weet het?
Het is lastig om andere te proberen want de diode zit in een afgeschermd gedeelte zodat ik telkens het afschermingskapje moet verwijderen en opnieuw moet aanbrengen bij ieder probeersel.
![[image]](images/uploaded/2014072318281753cfe2a1a4933.jpg)

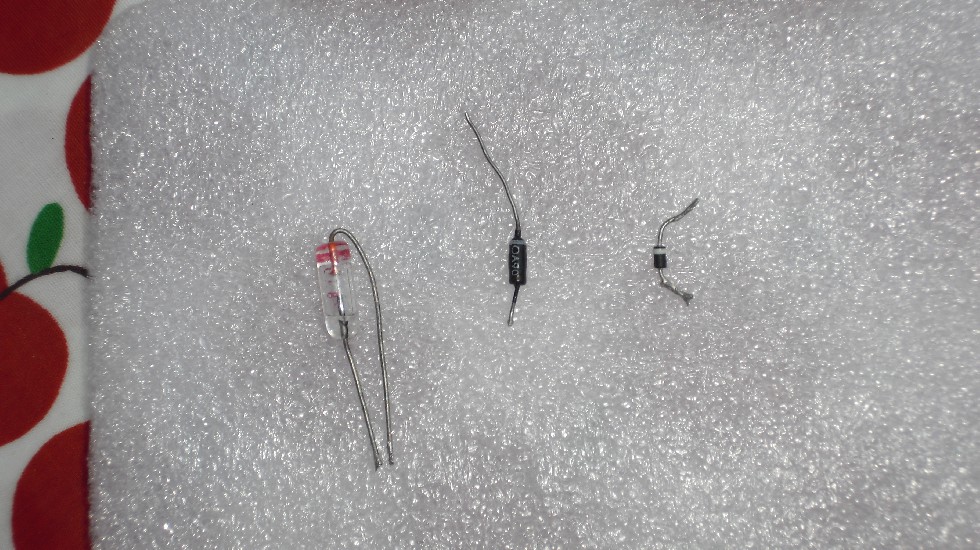

links zie je de OA95, in het midden de defecte OA90 en rechts de diode die mogelijk een variocap is en die er nu inzit.
Als iemand een OA90 voor mij heeft in deze kleine uitvoering, dan kan ik een foute diode uitsluiten v.w.b. het gillen.
Jack Marotick
Nanette is een gilkip, philips L1W22T
door HM , Hilversum, 23-07-2014, 19:08 (3786 dagen geleden) @ Marotick
De FM doet het maar de AM (MG en LG) was doodstil.
Ik verdacht de detectie-diode en voor de OA90 heb ik een OA95 geprobeert en ja hoor er kwam weer gewoon geluid uit maar de OA95 is een dikke jongen dus ik ging opzoek naar iets kleiners. Ik heb verschillende dioden geprobeerd en een heel klein diode-tje deed het 't beste, maar was dat geen variocap? of een skotty?
Beam me up Skotty....
Zonder gekheid, een detectie diode kan niet het gillen veroorzaken.
Dat komt uit het oscilleren van een mf trap en/of lf trap.
Alle elcootjes vervangen ? een uitgedroogde elco kan dat goed veroorzaken.
Er kan natuurlijk ook ergens een draadje/soldering los zitten.
Meten met een oscilloscoop kan aangeven waar de oscillatie optreedt.
Nanette is een gilkip, philips L1W22T
door henk43 , Bovensmilde, 23-07-2014, 19:50 (3786 dagen geleden) @ Marotick
Hallo Jack,
Ik hen nog een kleine germanium diode aa1xx de laatste 2 cijfers kan ik niet lezen
het is een kleine glssdiode en er is nooit aan gesoldeerd.
gr. henk
Nanette is een gilkip, philips L1W22T
door Marotick , Huizen, 24-07-2014, 08:55 (3785 dagen geleden) @ henk43
De AA diodes kwamen volgens mij na de OA serie.
Ik heb inmiddels een OA90 aangeboden gekregen dat is de diode die er oorspronkelijk in hoort.
Nu zit er volgens mij een variocap in. Voor mensen die het niet weten, dat is een diode die een veranderde capaciteit heeft nagelang de spanning die in sper wordt aangesloten. Ik vroeg me af wat voor effect dat heeft op de detectie?
Hij detecteert in ieder geval prima.
Dat gillen komt ergens uit de voortrappen werd geopperd en dat geloof ik wel.
Een tegenkoppeling die het niet doet vanwege een defect onderdeel.
Dat wordt zoeken.
Jack
Nanette is een gilkip, philips L1W22T
door kris , Gent, België, 24-07-2014, 07:14 (3785 dagen geleden) @ Marotick
beste Jack,
is deze radio al met een microprint (hele fijne baantjes)
groeten
Kris
Nanette is een gilkip, philips L1W22T
door Marotick , Huizen, 24-07-2014, 08:23 (3785 dagen geleden) @ kris
Gewijzigd door Marotick, 24-07-2014, 08:43
Er is inderdaad gebruikt van de toen nieuwe micro gedrukte bedrading en daardoor is meten wat lastig.
Iedere MF tor wordt gebruikt voor zowel AM (452 KHz) en FM (6,75 MHz) Daardoor houdt de ontvangst bij FM op bij 105.2 MHz daarna is Radio 2 weer hoorbaar. 92.6 + 13,50 (2x 6,75)= 106.1
Ondanks dat is het op FM best een aardig toestelletje nu dat gillen nog weg uit de AM. Er moet toch ergens een tegenkoppeling zijn die niet functioneert.
Voorlopig ga ik opzoek naar eventuele kapotte C-tjes.
Ik vrees dat ik anders mijn scoop maar weer eens moet afstoffen.

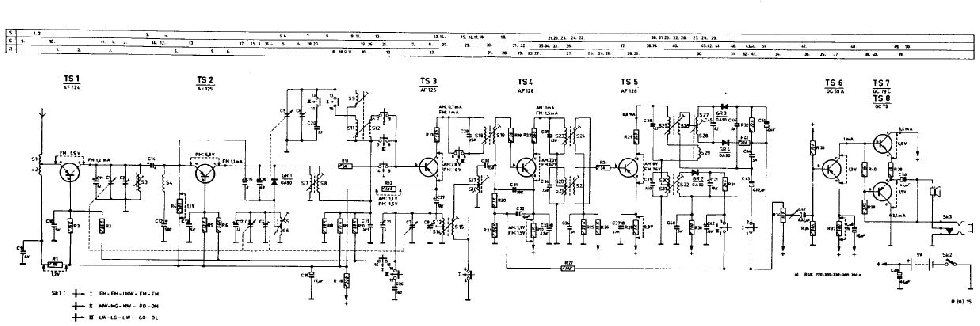

![[image]](images/uploaded/2014072410234653d0c2929f4ec.jpg)
Ik heb dit schema opgestuurd naar de schematheek.
Jack
Nanette is een gilkip, philips L1W22T
door kris , Gent, België, 24-07-2014, 10:15 (3785 dagen geleden) @ Marotick
het schema is nog niet zichtbaar in de schematheek. Dus wat moeilijk om te zien..
betreffende de varicap, zit die niet in de FM oscillator voor afc?
voor het gillen vooral de kleine elcootjes zijn na zoveel jaar bijna afgestorven. Je kan er om te testen altijd eentje even parallel overzetten, dan moet je ze niet uitsolderen, wat bij de microbedrading altijd een risico inhoud.
verder alle baantjes goed controleren, zeker aan de zwaardere componenten. Het is typisch dat eilandjes zich afscheruen van het baantje door de trillingen van het zwaardere onderdeel. Dit is dikwijks onzichtbaar voor het oog,zelfs met een loep.
groeten
Kris
Nanette is een gilkip, philips L1W22T
door Willem.H.N. , Enschede, 24-07-2014, 18:22 (3785 dagen geleden) @ Marotick
Het oscilleren kan ook komen van een slechte/defecte germanium transistor.
--
Lukt het niet?
gebeurt mij ook wel eens.
Nanette is een gilkip, philips L1W22T
door g-rely , Lelystad, 24-07-2014, 08:19 (3785 dagen geleden) @ Marotick
De OA90 (NOS) heb ik nog, kost je een postzegel.
Groet, Gerard.
Nanette is een gilkip, philips L1W22T
door Marotick , Huizen, 24-07-2014, 08:29 (3785 dagen geleden) @ g-rely
Die betaal ik graag, is het wel een klein formaat?
Ik schat net 6mm x 2,3mm
De rest doen we via PM
Jack
Nanette is een gilkip, philips L1W22T
door ruudtx , Utrecht, 24-07-2014, 16:48 (3785 dagen geleden) @ Marotick
Oscilleerde hij ook met OA95 op sterke zender
Afgeregeld? Kan ook oorzaak zijn.
3e diode lijkt inderdaad eerder netgelijkrichter.
Nanette zingt weer, philips L1W22T
door Marotick , Huizen, 25-07-2014, 09:18 (3784 dagen geleden) @ Marotick
Beste iedereen, bedankt voor de tips en het meedenken.
In het schema zie ik een terugregellus vanaf de hete kant van de potmeter via een 10K weerstand 2 transistoren terug naar de emitter van TR4 via een ufje van 4uF. Deze overbrugd en ja hoor geen gegil meer.
Deze dus vervangen, ik had alleen 5uF maar dat maakt volgens mij weinig uit.
Even over de diode prijsvraag.
De meest rechtse diode lijkt wat op een diode uit de 1N400x serie maar... is veel te klein, 3mm x 1,5mm. Een diode uit de 1N400x serie is 5mm x 2,8mm
Dat kleintje met die witte ring kan geen gelijkricht diode zijn want ik zie daar niet zo snel 500 mA of meer door heen gaan.
Hij heeft wel het formaat van een varicapje (AFC en afstemming in FM ontvangers) maar hij doet het goed als detectie diode.
![[image]](images/uploaded/2014072511105053d21f1a43614.jpg)

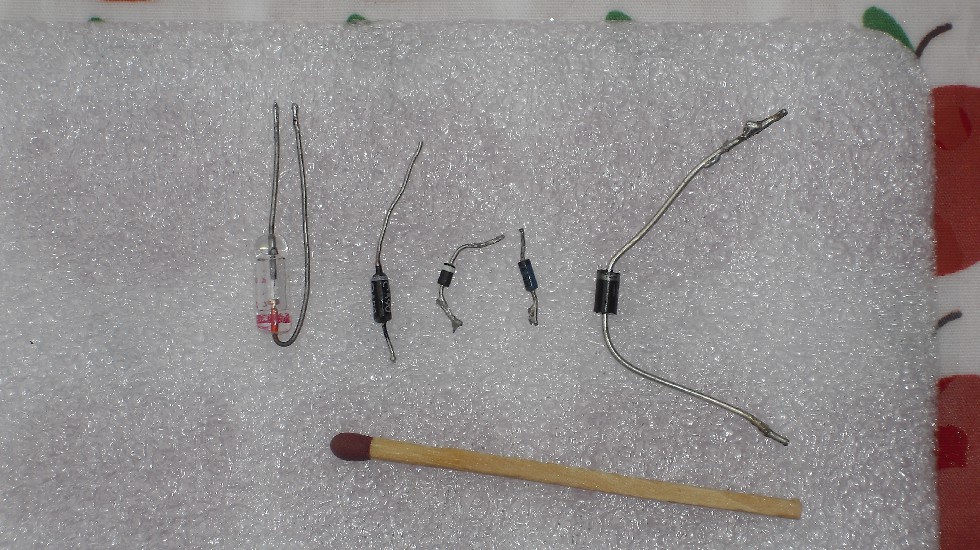

Op de foto OA95, OA90, de vermoedelijke varicap BB10x, standaard silicium diode, 1N4001
Helaas geen winnaars.
Jack Marotick
Nanette zingt weer, philips L1W22T
door Bapaktua , Haarlem, 25-07-2014, 12:20 (3784 dagen geleden) @ Marotick
Een beetje laat, maar ik had ook nog wel 1 of meer AAZ15 voor je gehad.
Weet niet of je die had kunnen gebruiken, 6,8 * 2,35 mm.
groet, ruud
Schema van de Philips L1W22T staat in de Schematheek
door Forumbeheer , Delft / Haarlem, 25-07-2014, 19:15 (3784 dagen geleden) @ Marotick
Met dank aan Jack Marotick is bovenstaand schema toegevoegd.
Paul
