Naar aanleiding van een topic van Jac Jansen Wie heeft gegevens van dit televisietje? rees de vraag bij mij wat nou het formaat is van de kleinste kleurenbeeldbuis, (zijn nooit in vieuwfinders toegepast denk ik).

Zo links en rechts ''slingert'' er bij mij wel het een en ander aan mini kleuren CRT schermen rond zoals eerder vermeld een SONY van 13 cm en die ORION van 14 waar ik het over had en zo ook nog een KOYO van 14 cm en verder nog een Orion TV/radio combi met een schermpje van 11 cm ooit gekregen. Oh ja, ook nog een SONY monitor van 18 cm. (super fine pitch) waar ik wel eens een plaatje op zet middels de composiet video wat werkelijk een pracht plaatje geeft en trouwens (bijna niet te tellen) in mijn hobbywerkplaats een SUPERPECH eh SUPERTECH van 23 cm. bij de kringloop voor 4,50 maar dit terzijde.

:-)
Hans

--
Hans van Kampen

Reageer op dit bericht

2951 keer gelezen

Panasonic heeft een tv'tje met een 1,5" kleurenbuisje gemaakt.
(helaas niet in mijn bezit....)
Het is een toestelletje dat bestemd was voor de amerikaanse markt (alleen uitgevoerd in NTSC).

[image]

Jac

aanvulling: de Sony die ik heb (KV-6000BE) is 6" - 15 cm (dus niet 13 cm).
aanvulling 2:

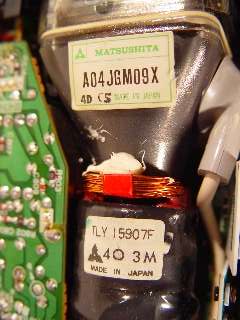

het 4 cm beeldbuisje van de Panasonic:

[image]

Reageer op dit bericht

2827 keer gelezen

Dank je wel Jac, dus er bestaat toch zo'n klein CRT kleuren schermpje. Ik was al even aan het googelen gegaan maar nog even snel niets gevonden.

Toch aardig om te zien.

:-)
Hans

--
Hans van Kampen

Reageer op dit bericht

2756 keer gelezen

Panasonic had ook een europese variant (begin jaren 80) van het piepkleine ktv'tje. typenummer onbekend. Er was zelfs een voorschuiflensje bij. Heb het meermaals gezien, helaas niet in mijn bezit..

het was toen een rage om alles eens in het klein te maken om te tonen wat kon. In de zelfde periode hadden zo ook een kopieerapparaat ter groote van een pakje sigaretten..en het werkte nog ook.
en dan had je ook nog de strijd omhet kleinste luidsprekertje (tussen philips, sony en panasonic), en de kleinste walkman.. er zijn walkmanntjes geweest die maar een fractie groter waren dan de cassette ... met autoreverse... we kunnen nog wat items verzamelen zonder dat ze veelplaats in nemen :-)

groeten

Kris

Reageer op dit bericht

2761 keer gelezen

Dat is interessant Chris.
Als het een kleurenTV'tje is tenminste.

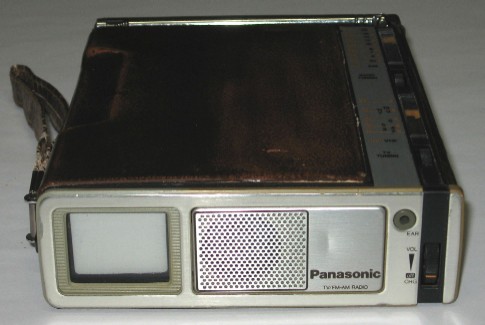

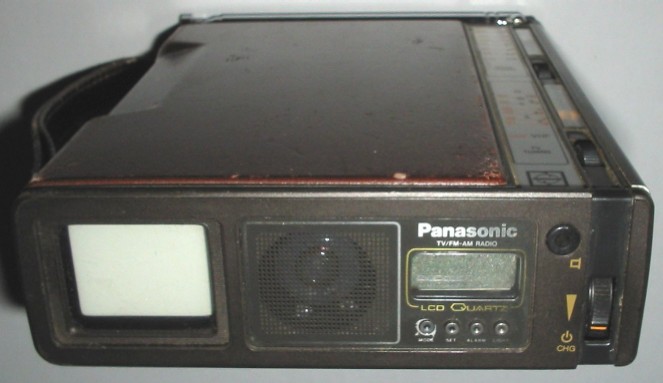

Bedoel je niet éen van deze twee?:

[image]

[image]

Deze zijn zwart-wit.

Jac

Reageer op dit bericht

2762 keer gelezen

Ik heb ooit eens een VHS-C van Hitachi gehad met een kleuren viewfinder. Misschien zwerft hij nog ergens rond, ik zal eens kijken.

Reageer op dit bericht

2744 keer gelezen

Deze Hitachi beam-index buis zou marginaal kleiner moeten zijn dan het Panasonic schaduwmaskerbuisje:

http://www.youtube.com/watch?v=Ie7oNbfJ6s0

Reageer op dit bericht

2796 keer gelezen

Erg mooi beeld Maarten.

Heb je een idee in welk toestelletje deze buis zit?

Jac

Reageer op dit bericht

2731 keer gelezen

Ik zie nu dat hij in de view finder van een RCA CKC021 camera zit.

Hier is er ook nog iets van:
https://www.youtube.com/watch?v=UMxCff1XP7I

Jac

Reageer op dit bericht

2791 keer gelezen

Interesant om te lezen dat het buisje in die video geen demagnetisatie heeft.
En dat de beeldkwalitijd daarom met een "kleuren oogje" bekeken wordt, en bijgeregeld.
Leuke techniek op mm formaat :-)

Reageer op dit bericht

2755 keer gelezen

Dat verhaal is een beetje de omgekeerde wereld. Als demagnetisatie nodig was, hadden ze die er gewoon in kunnen zetten, maar door het werkingsprincipe van hetbuisje is er geen schaduwmasker aanwezig dus ook nergens metaal dat gedemagnetiseerd hoeft te worden.

Zoek maar eens op beam index tube, erg interessant en ook Sony heeft er een tijdje redelijk succes mee gehad in de kleinste beeldformaten en met single-lensprojectoren onder de naam Indextron in de tijd dat andere fabrikanten nog 3 buizen met 3 lenzen of ingewikkelde optieken gebruikten.

Achtergrond daarvan is trouwens dat Sony oorspronkelijk al zijn beeldbuizen volgens dit systeem wilde bouwen, maar met grote beeldformaten lukte het met de toenmalige aansturing niet om een acceptabel beeld te krijgen. Omdat men begin jaren '70 de kleurentrein al ruimschoots gemist had en in het kader van "not invented here" absoluut geen licentiegelden aan RCA wilde afdragen voor een schaduwmaskerbuis, heeft men toen onder zware commercieele druk bedacht dat ze de indexbuis relatief simpel konden omwerken naar een dradenmaskerbuis. Een noodgreep die ze toch ruim 30 jaar geen windeieren heeft gelegd, al vind ik de schaduwmaskerbuis op vrijwel alle punten superieur aan de dradenmaskerbuis (Trinitron).

Reageer op dit bericht

2717 keer gelezen

Ik zie nu dat hij in de view finder van een RCA CKC021 camera zit.

Hier is er ook nog iets van:
https://www.youtube.com/watch?v=UMxCff1XP7I

Ondanks de kleine afmetingen en de duidelijk zichtbare grove pixels toch een heel behoorlijk beeld.

De tekst onder het filmpje met dat duizelig makende heen en weer gezwaai deed me wel in de lach schieten:
after crawling though many sites and dealing with pictures from people who clearly do not know how to operate a camera.

Reageer op dit bericht

2782 keer gelezen

de reacties en link's naar Youtube.

Inderdaad dus wel gebruikt in vieuwfinders in camera's en uigebracht als tv'tje in pocket formaat, nooit gezien maar ik vroeg het me zo af.

Een kennis van me heeft een Panasonic videocamera'tje (niet meer in gebruik) en ik me nu kan herinneren ook met een kleuren zoekertje maar ik dacht toen dat het wel LCD zal zijn en de mogelijkheid van een CRT voor onmogelijk hield.

;-)
Hans

--
Hans van Kampen

Reageer op dit bericht

2723 keer gelezen

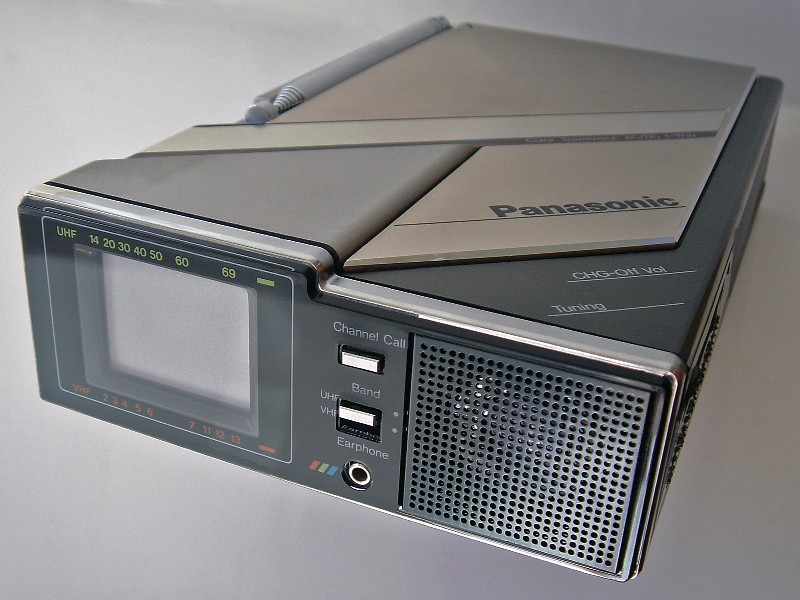

Dit is misschien niet dé kleinste maar wel míjn kleinste.

[image]

Reageer op dit bericht

2763 keer gelezen

Een prachtig toestel Rob!

Jac

Reageer op dit bericht

2685 keer gelezen

Hoe klein is klein Rob? (beelddiagonaal)

Hij lijkt verdacht veel op mijn Sony KV-6000BE met 13 cm. beelddiagonaal maar de Panasonic is ongetwijfeld kleiner.

;-)

--
Hans van Kampen

Reageer op dit bericht

2676 keer gelezen

66 mm zichtbaar beeld (diagonaal). Zie TC-30

Reageer op dit bericht

2765 keer gelezen

Ik heb de link aangeklikt en wel leuk om te zien zo'n site met allemaal mini tv'tjes.

Nooit geweten dat kleur mogelijk is in zo'n klein formaat. Ondertiteling (tekst) lijkt mij niet te lezen door de pitch (fosfor R G B raster) die toch te grof lijkt voor zo'n kleine afmeting maar moet dan wel heel fijn wezen.

;-)
Hans

--
Hans van Kampen

Reageer op dit bericht

2703 keer gelezen

Klopt, in deze beeldmaat kun je eigenlijk beter een zwart/wit-kijkpijpje hebben.

Reageer op dit bericht

2683 keer gelezen

Hans,

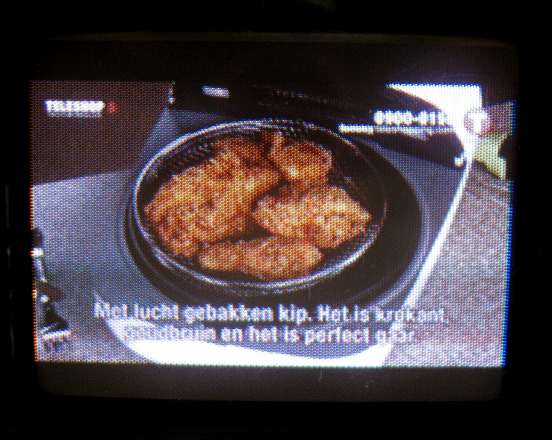

Een fotootje hoe de ondertiteling er op zo'n Panasonic TC-30U uit ziet:

[image]

Inderdaad erg slecht en met moeite leesbaar.
(Toestel speciaal nog focus afgeregeld, oorspronkelijk was het (nog) ietsje slechter.)

Jac

Reageer op dit bericht

2665 keer gelezen

Ik zie het Jac maar valt eigenlijk nog wel mee. Heb jij ook een Panasonic TC-30U? Ja, echt kleine letters zijn inderdaad niet te lezen.

Ik was vandaag op een grote rommelmarkt in Utrecht en hoopte er een tegen te komen, ik dacht er nog aan maar noppes (dit terzijde)

;-)
Hans

--
Hans van Kampen

Reageer op dit bericht

2666 keer gelezen

Dag Hans,

In werkelijkheid is het verbazingwekkend genoeg toch slechter dan op de foto het geval lijkt. De ondertiteling waar ik een foto van gemaakt heb was ook wel het beste wat ik zo kon vinden. Bij veel andere zenders was het eigenlijk onleesbaar.
Een redelijke afregeling van het beeld maakt het wel enigszins te doen, maar iets zonder ondertiteling is toch wel beter te bekijken.
(Ik heb hem speciaal open gemaakt om de focus nog eens af te kunnen regelen - maakt nogal verschil.)
In de tijd van het toestelletje had je op TV natuurlijk 4x3 beeld (in tegenstelling tot nu met bijna alles 16x9), en ik denk dat toen de ondertitels misschien ook ietsje groter waren. Dat maakt natuurlijk meteen een groot verschil.
Ik zou het nog eens kunnen proberen met en DVD van Asterix of zo.

Ik heb inderdaad ook een TC-30U.
Eigenlijk verzamel ik heeele oude TV's, maar aangezien het me al heel lang niet meer lukt daar nog iets van te kunnen aanschaffen, heb ik er in de loop van de jaren toch wat kleine toestelletjes bijgekocht.
Dit soort kleine TV'tjes vind je toch niet echt gemakkelijk.
Ze waren indertijd erg duur, dus ik vermoed dat er niet zo veel van verkocht zijn.
Maar je zou ergens een keertje geluk moeten hebben.
De mijne was ook niet echt goedkoop moet ik bekennen ;-)

Jac

Reageer op dit bericht

2667 keer gelezen

Ik begrijp het Jac, bedankt. Ik had al moeite met de ondertiteling op de 14 cm. schermpjes van Orion en Supertech waarvan de pitch ongetwijfeld ook wat grover is dan het kleine buisje van de Panasonic.

Dat je deze toestelletjes niet vind komt inderdaad dat er maar weinig van zijn verkocht en je echt geluk moet hebben er een te vinden als je hem wilt hebben.

Veel plezier ermee Jac,

;-)
Hans

--
Hans van Kampen

Reageer op dit bericht

2639 keer gelezen

Rob,

Weet je toevallig wat de TC-30U indertijd nieuw gekost heeft?
Ik heb helaas zelf geen catalogus uit die periode.

Jac

Reageer op dit bericht

2696 keer gelezen

Panasonic folders uit die tijd staan hier maar daar staat hij niet in helaas.

Ik denk dat het toch al gauw richting de 1000 gulden ging.

Reageer op dit bericht

2722 keer gelezen

Hij staat in de Panasonic 1986 folder Rob.
Maar helaas geen prijs.

Uit welk jaar is jouw exemplaar (kun je aan serienummer zien)?

Jac

Reageer op dit bericht

2658 keer gelezen
