Kapotte cascade. Dat hebben veel mensen voor je ook al gehad, kijk eens rond op deze link :

http://www.circuitsonline.net/forum/view/39277/

Hallo allemaal,

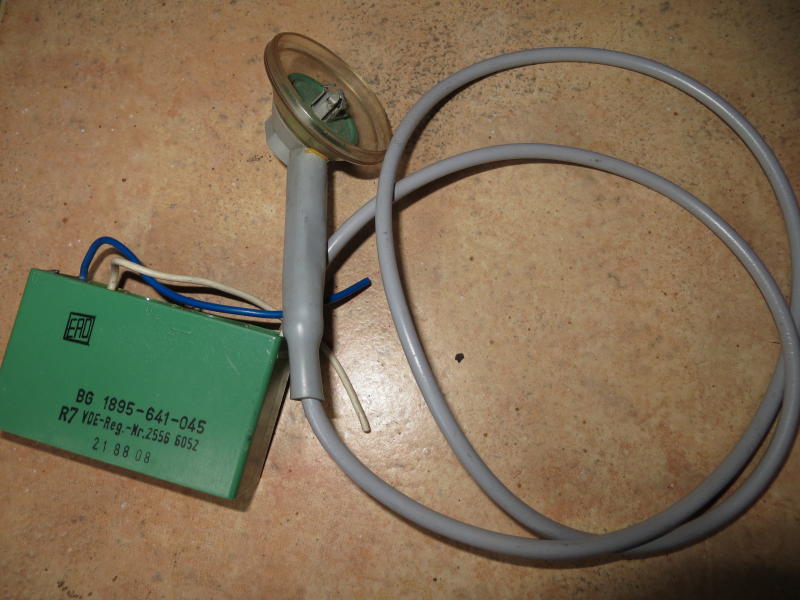

Heb hier een Philips PM3214 oscilloscoop met een defecte hoogspanningsunit.
Graag had ik dit terug in orde gebracht.

Heeft iemand hier ervaring mee ?, alternatieven ??

m.vr.gr.
Walter

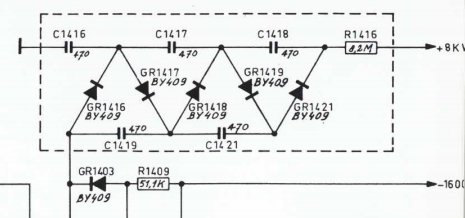

Vermoedelijk zitten er een aantal hsp condensatoren in en een aantal diodes, zoals BY609 of BY610. Die diodes zitten ook in diode-split-transformers., Ze zijn geschikt voor 12KV..
Als je de kaskade gesloopt krijgt, kunsthars lost slecht op, zou je de diodes en de c's individueel kunnen testen.
Een nieuwe kaskade maken kan ook, ruime luchtmontage en dan ingieten in een plastic bakje.
Niet elk vulmiddel is geschikt.

Soundman2

Walter,

Dat bakje komt me bekend voor. Ik heb enkele maanden geleden een PM3240 gekregen met hetzelfde euvel. Soms was er beeld, maar na korte periode viel het weer uit. De transistor die de cascade aanstuurde was dan erg heet. De cascade was de eerste verdachte, en die er uit gesloopt. Zag er precies zo uit als die van jou. Het probleem is dat die is volgegoten met een rubberachtig vulmiddel dat blijkbaar niet meer geheel vochtdicht is. Ik heb het bakje aan de onderste randen open gezaagd en zo de inhoud er uit gehaald. De cascade zelf zit op een epoxyprint. Het kost enig moeite om alle vulmiddel te verwijderen, maar met wat geduld hou je de print over. Ik heb toen alle diodes en condensatoren vervangen. Daarna de cascade getest en de scoop werkte weer prima. Daarna de print weer in het (beschadigde) bakje geplaatst. Met stevig plakband het bakje weer in model gebracht en dicht gemaakt. Vervolgens het bakje geheel gevuld met transparante twee componentenlijm. Je hebt twee tubes nodig (ik had die van de Hema. omdat die net iets goedkoper was dan die van Bison). Let op bij het mengen van grote hoeveelheden van deze lijm. Die wordt dan behoorlijk warm. Het bakje volgegoten met de epoxy, en na enkele dagen uitharden, het plakband verwijderd en teruggeplaatst in de scoop. Sindsdien is deze scoop mijn werkplaatsscoop

Succes,
Otto

Misschien een alternatief: cascade (ook wel genoemd tripler) uit een K9 of K11 tv. Deze gingen vaak stuk. Ik weet echter niet of deze ook in te zetten is in jouw scoop. Misschien iemand anders die daar ervaring mee heeft?
Groet, Gerard. Lelystad.

Walter,

Misschien helpt dit ook nog iets:

http://www.circuitsonline.net/forum/view/81319/1

http://www.philipsradios.nl/forum/index.php?id=10573

Jac

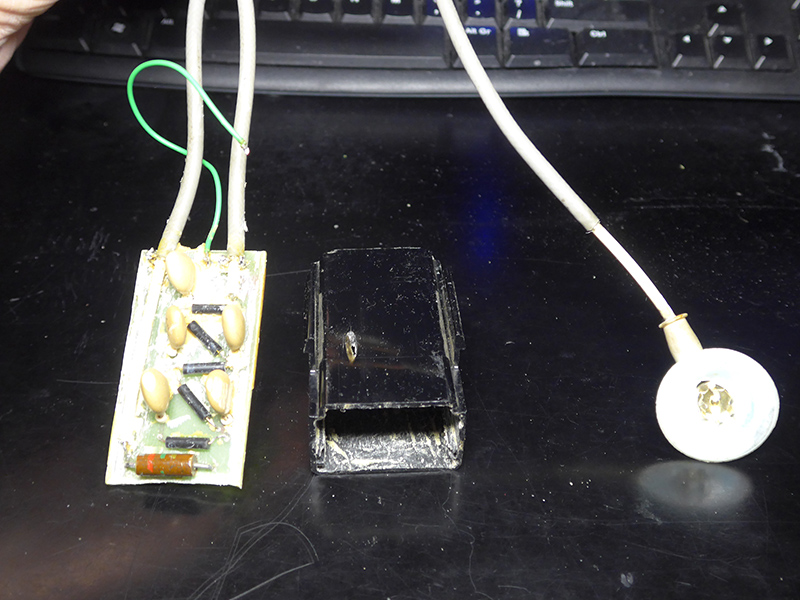

Heb inmiddels het printje gerecupereerd volgens de methode van Otto.

Componentjes nog nameten en/of vervangen en terug ingieten.
Heb hier een goed gevoel bij, komt in orde

Bedankt voor de diverse tips
Walter
