vraag onbekend component

Hallo forumlezers,

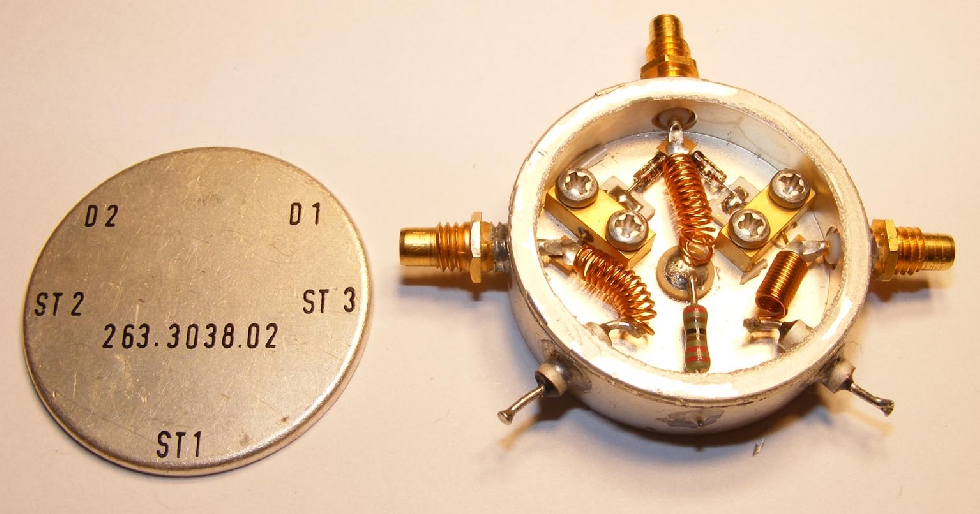

De op de foto hieronder getoonde schakeling heb ik ergens gekocht op een radio beurs.

Ik probeer uit te vinden wat het is. Dit is niet gelukt aan de hand van de nummers die op het deksel staan.

[image]

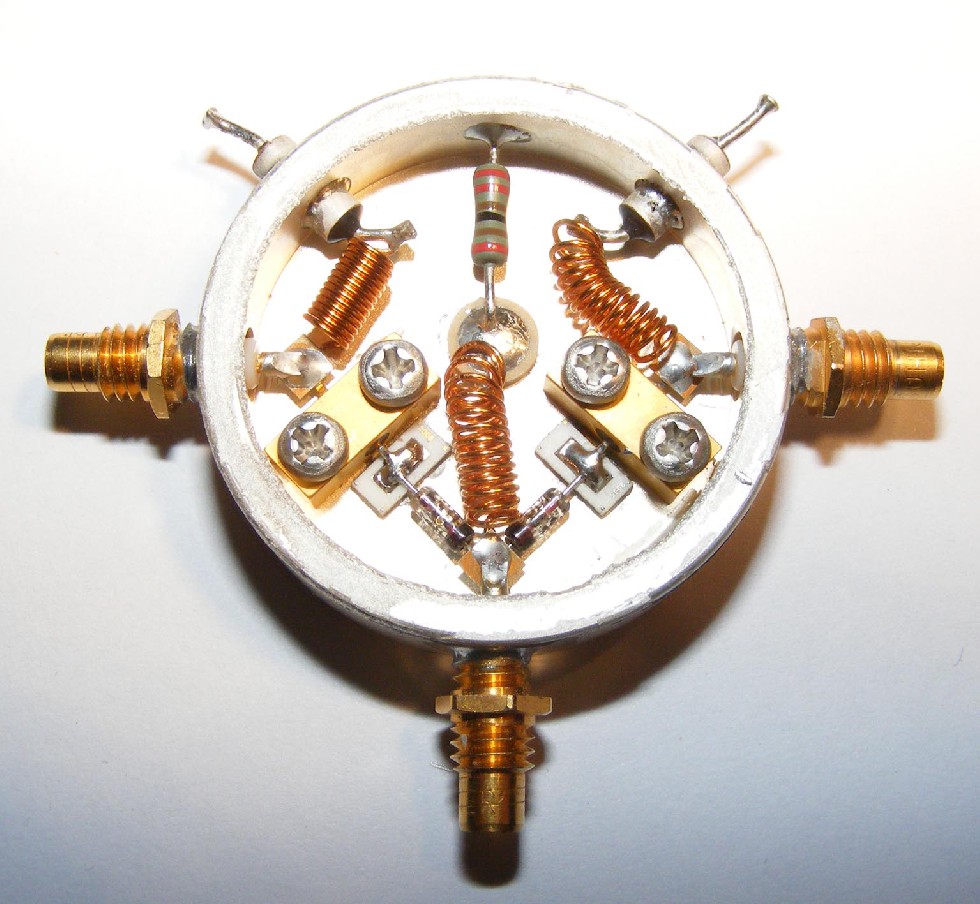

De schakeling optekenen gaat eenvoudig, maar er is één component waarvan ik niet weet wat het is. De component waar het om gaat zit met twee Kruiskopschroeven vast. Aan beide kanten komt er een draad uit (verguld). De weerstand tussen deze twee draden is 0 Ohm (beide richtingen gemeten). Tussen het huis van de component en de aansluitdraden is geen weerstand (ook weer in beide richtingen).

Kortom het lijkt wel een stukje draad in een verguld blokje?

Maar dat geloof ik eigenlijk niet. Weet iemand wat dit onderdeel is?

Al vast bedankt met vriendelijke groet,

loek

Reageer op dit bericht

2760 keer gelezen

Het lijkt mij een wisselschakelaar voor HF-signalen, waarbij de los uitgevoerde draadjes de aansturing vormen en de coaxconnectoren voor het signaal zijn. Welk type diodes zit erin?

Reageer op dit bericht

2556 keer gelezen

Door door de diodes een stroompje te laten lopen kun je hoogfrequent schakelen met een dc stroompje de spoelen vormen samen met de doorvoer condensatoren een sperfilter voor het hoogfrequent tov de dc schakelstroom.

Reageer op dit bericht

2506 keer gelezen

Twee gunn-diode oscillators plus diodemixer?
Nul ohm is voor een gunn-diode wel erg weinig.
Ook ik ben benieuwd,
houd ons op de hoogte van evt. vorderingen,
m.v.g.
Sieme

--
het experiment heeft altijd gelijk

Reageer op dit bericht

2487 keer gelezen

Loek, kijk eens hier en dan bij de paragraaf over de Reflection Amplifier. Daar wordt de werking van dit type circulator uitgelegd.

Gr. Paul

Reageer op dit bericht

2536 keer gelezen

Hallo forum lezers,

Als eerste allemaal bedankt voor het meedenken.

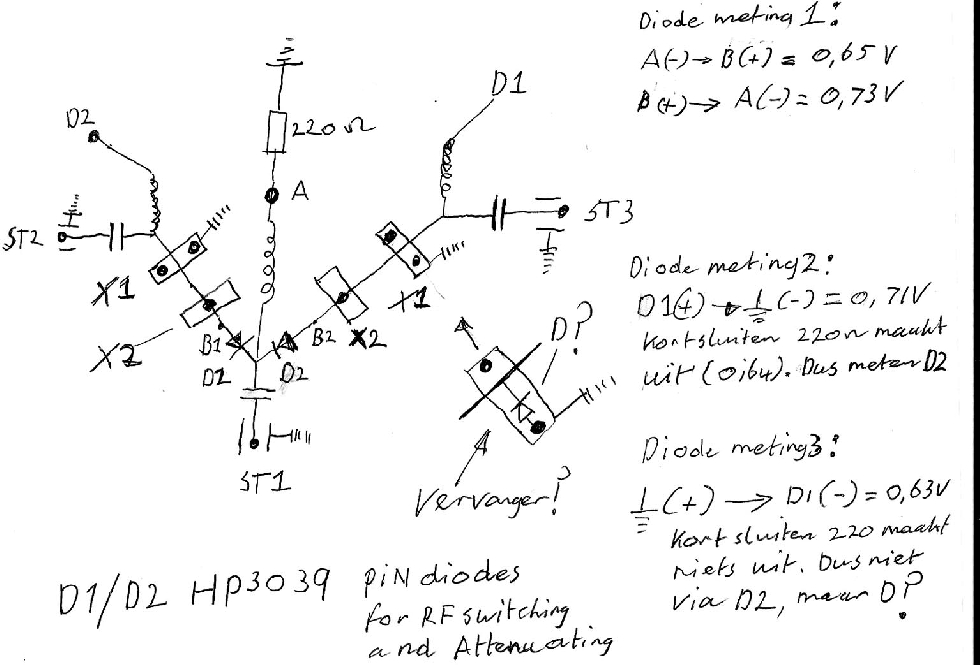

Ik heb een schema gemaakt van de schakeling, dat praat wat makkelijker.

[image]

Op de dioden D1 en D2 staat de tekst HP3039 dit zou een deel van een part nummer van HP zijn en staat voor een PIN dioden voor schakelen of gebruik als verzwakker.

De onderdelen X1 en X2 zijn dan nog onbekend. Onderdeel X2 zou een soldeersteun kunnen zijn of een soldeersteun ,met schijfcondensator.

Onderdeel X1 blijft nog onduidelijk. Als je wat dioden metingen doet dan lijkt het er op dat in het blokje met de twee schroeven een dioden zit met één kant aan de behuizing (zie tekening). Dus een doorverbinding en naar de behuizing de dioden.

Het zou inderdaad een schakelaar kunnen zijn dus signaal van ST2 of ST3 komen op ST1 terecht als de dioden via resp. aansluiting D2 of D1 met een positieve spanning in geleiding worden gebracht.

Maar wat doen dan die (vermoedelijke) dioden bij X1.

Ik heb wel jullie verwijzingen naar de "Reflextion amplifier" bekeken. Maar ik zie nog geen schakeling die iets overeenkomt met deze schakeling.

Graag jullie reacties al vast bedankt met vriendelijke groet,

Loek

Reageer op dit bericht

2511 keer gelezen

Als je in plaats van een plus een min op de stuur ingang zet wordt het rf signaal kortgesloten en kan er minder ongewenste menging plaatsvinden misschien?

Johan

Reageer op dit bericht

2435 keer gelezen

Hallo snameroc,

Aan zoiets heb ik ook al gedacht. Maar waarom dan in de doorlaat richting een ander type dioden. En ik heb nu maar aangenomen dat in de blokjes met kruiskop schroeven diodes zitten.

Ik zelf heb nog nooit zulke diodes gezien, dus met een doorverbinding en een diode naar de behuizing.

Maar meer weet ik nu ook nog niet.

Bedankt voor je reactie.

Met vriendelijke groet,

Loek

Reageer op dit bericht

2386 keer gelezen
