Hallo forum lezers,

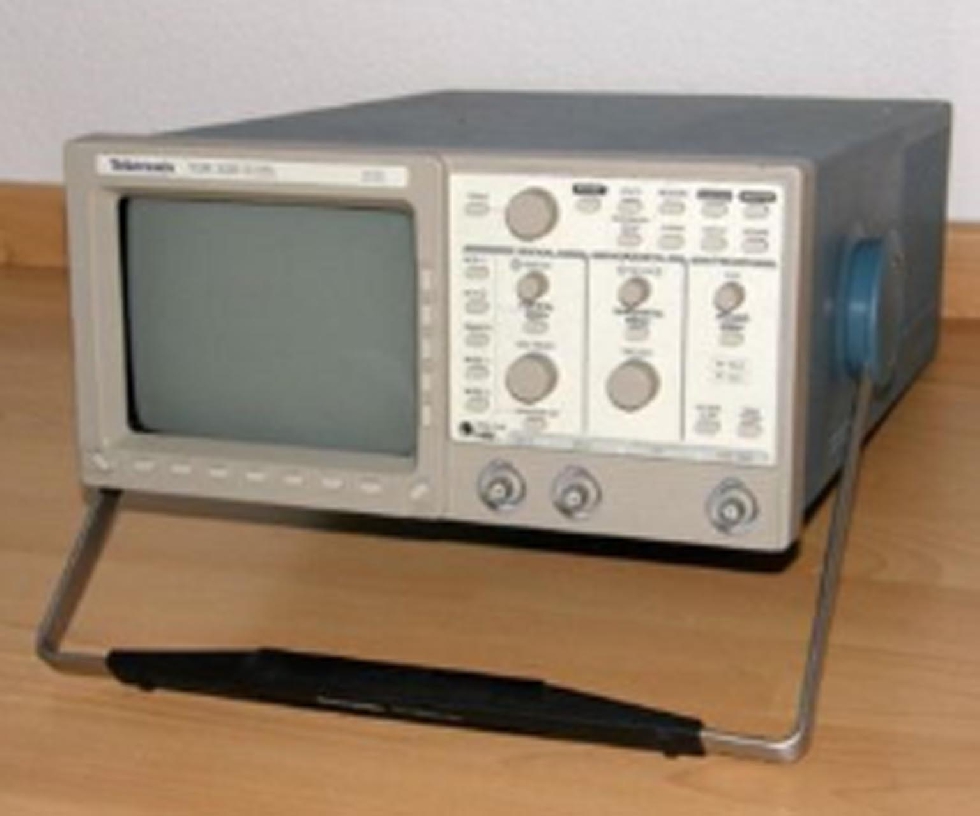

Ik ben op dit moment bezig een scoop te repareren van Tektronix type TDS 320

Het apparaat werk weer (later maak ik een verslag), maar wat mij opvalt zijn de rafels die je ziet op het signaal. Het lijkt op een soort ruis maar de hoogte veranderd niet bij verhogen ingangsgevoeligheid.

Ik weet dat er bij digitaliseren van het ingangssignaal altijd wel een rimpeltje te zien is. Maar dit zie je meestal bij ver uitrekken van het signaal.

De oorspronkelijke fout zat in de geschakelde voeding daar komen 4 spanningen uit. Deze zijn nu goed en de ruis die ik op deze spanningen (van 5V, 8V) zijn piekjes van 0,1 V.

Het lijkt me veel, maar bij extern even een c aanbrengen van 1,6uF geeft geen enkele wijziging. Het kan zijn dat alle elco's in de voeding een slechte ESR gekregen hebben. Maar misschien is wat ik zie wel normaal (voor die tijd) dat deze scoop gemaakt is (rond 1990). Zelf denk ik toch van niet.

Graag jullie reactie met vriendelijke groet,

Loek
