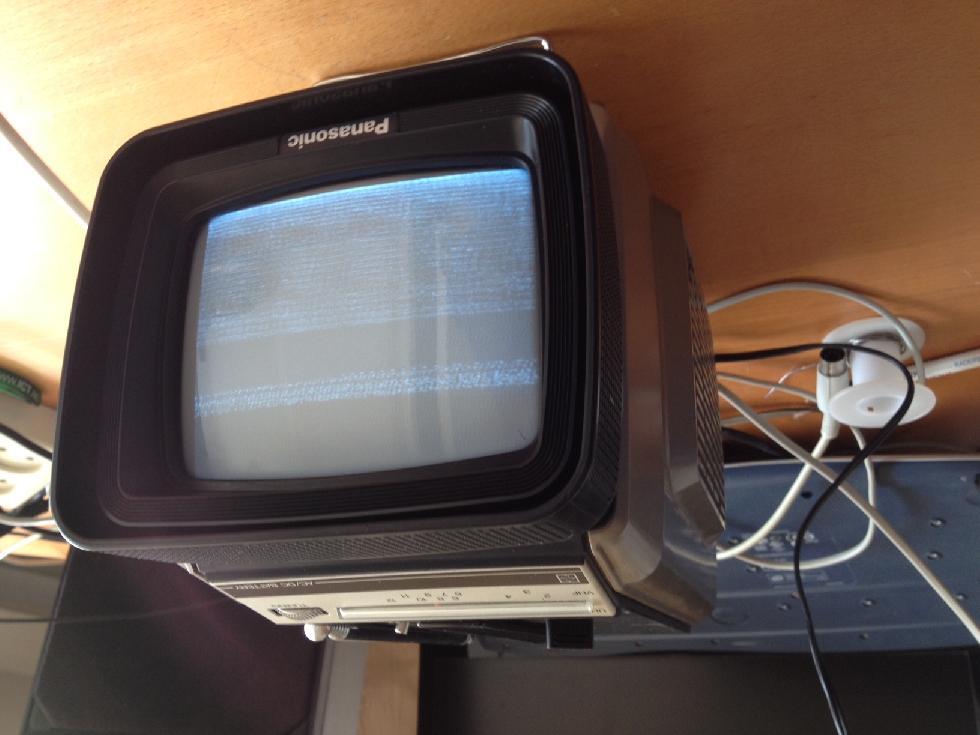

Vandaag toch nog eens even goed met de scope naar het videosignaal gekeken, want zoals ik gisteren al vertelde had ik daar toch m'n twijfels over. De nauwelijks te bekijken sync-signalen konden toch eigenlijk ook niet kloppen. Ook in het videosignaal was nauwelijks een sync-puls te bekennen. Toen maar eens aan het AGC potje gedraaid en jawel hoor: daar waren de pulsen. Prompt begon het beeld ook verticaal te vangen. Dit ooit als 'werkend' via Marktplaats gekochte tv'tje zou toch niet verknoeid zijn door een of andere handige Harry?

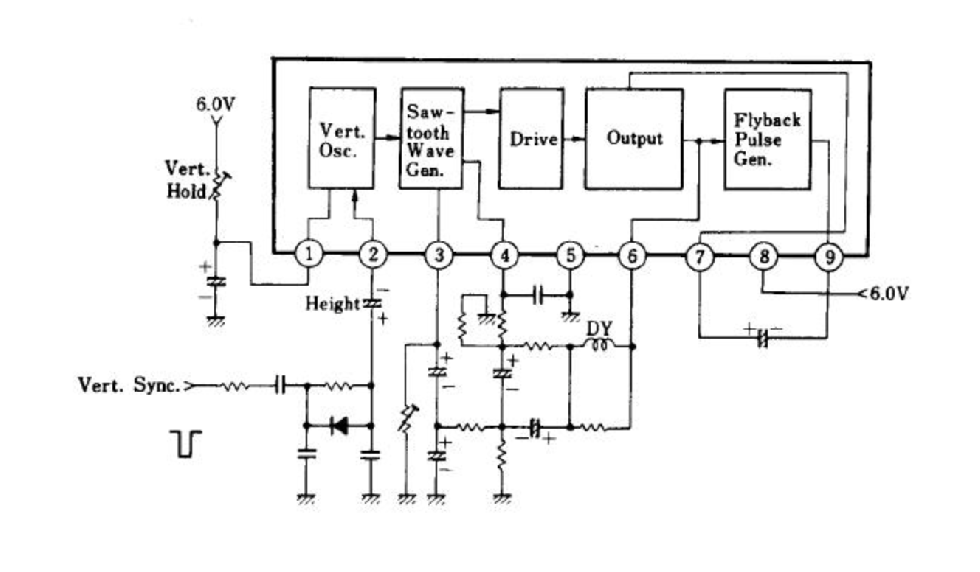

Enfin, V sync was er en de H freq begon weer wat te reageren op de H-hold regelaar, maar die lijnfrequentie lag nog duidelijk te hoog. Toen maar eens gemeten rond het H IC'tje, de AN5753.

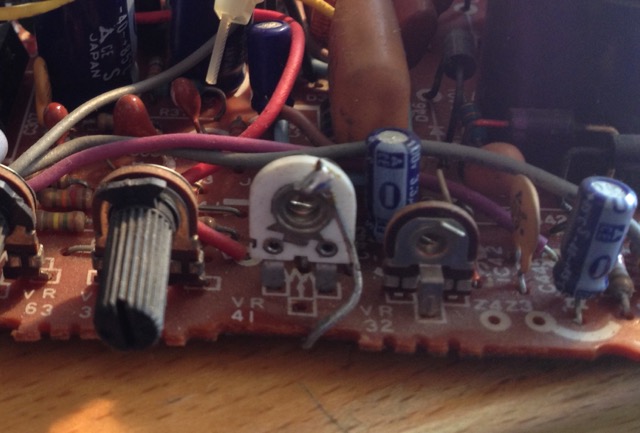

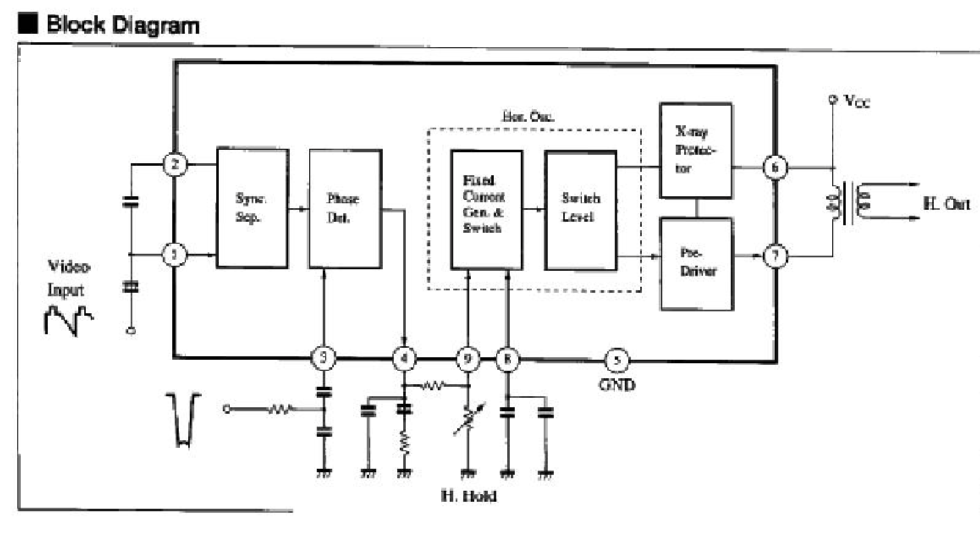

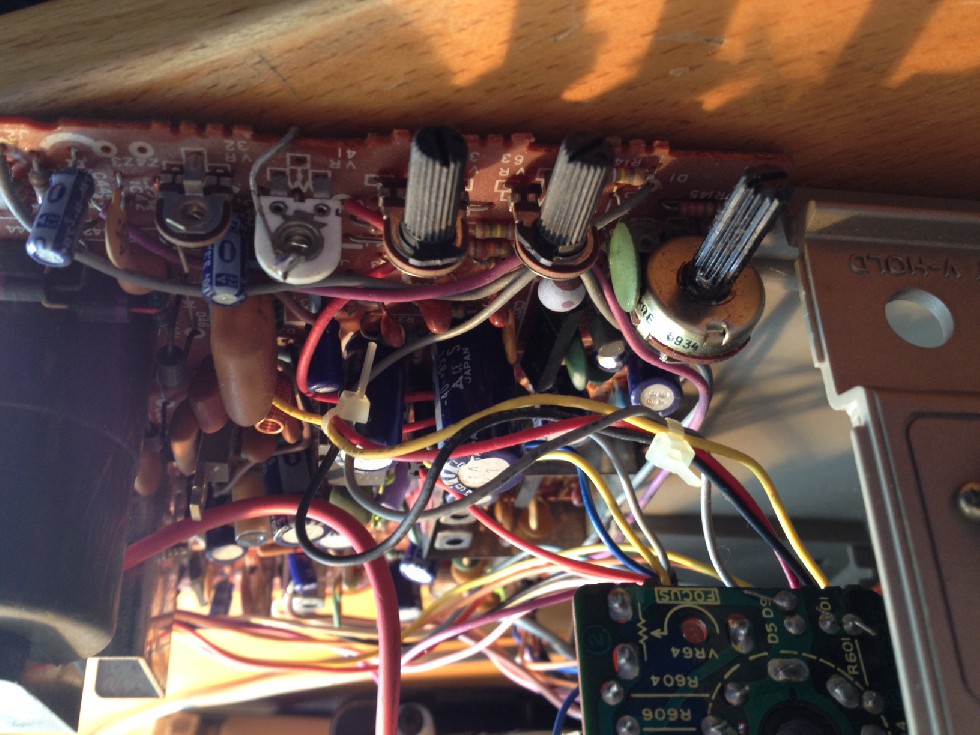

Daar was mooi te zien dat op pennetje 4 bij ontvangst van signaal een soort zaagtandje van 64 uS ontstond, H-sync dus. Op 9 (de H osc) stond echter een veel korter pulsje wat overeenkwam met wat ik op het beeld zag: te hoge H freq. Componentjes daartussen doorgemeten: alles OK. Toen viel m'n oog ineens op het H hold instelpotje:

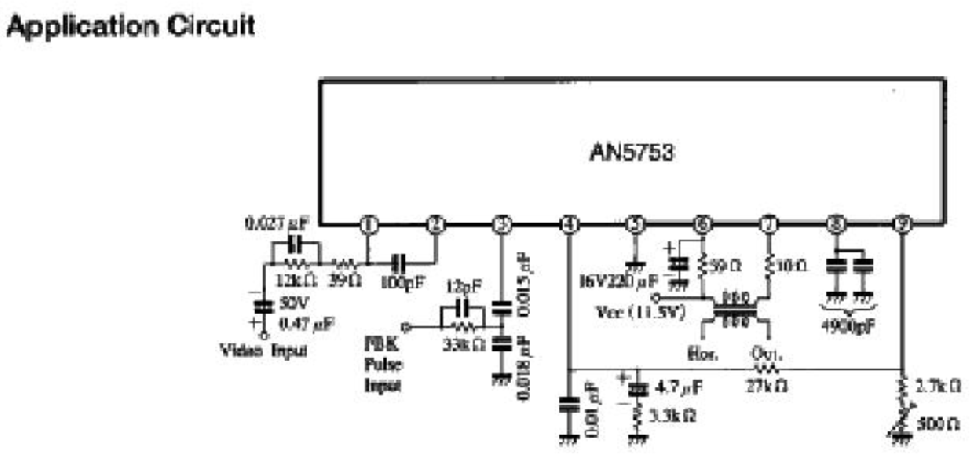

Dit zag er eigenlijk niet superorigineel uit. Het zal toch niet? Jawel hoor: een 100 Ohm potje in serie met een weerstandje van 2K7 geeft natuurlijk een veel te klein regelbereik... Volgens de datasheet hoort hier iets van 500 Ohm te zitten. Die had ik ook niet liggen, maar 1K regelbaar naar 0 kan natuurlijk ook. En ja hoor, daar hadden we H-sync.

Tja, je gaat er niet van uit maar een typisch gevalletje kapotgerepareerd dus. Daar kan je wel een tijdje naar zoeken.

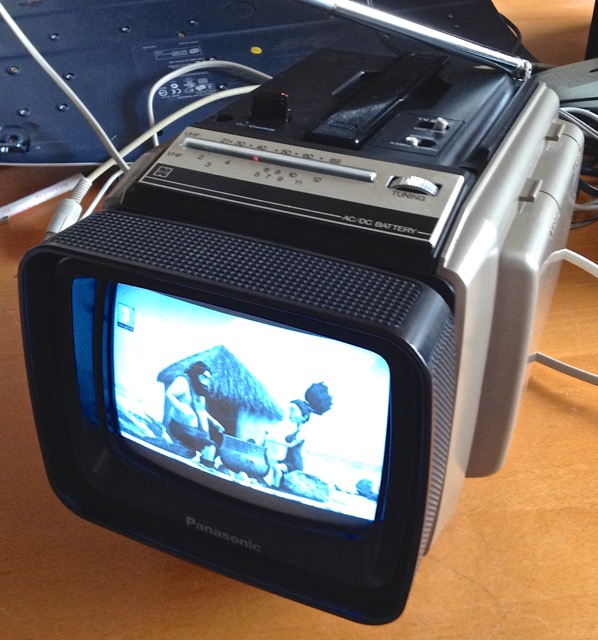

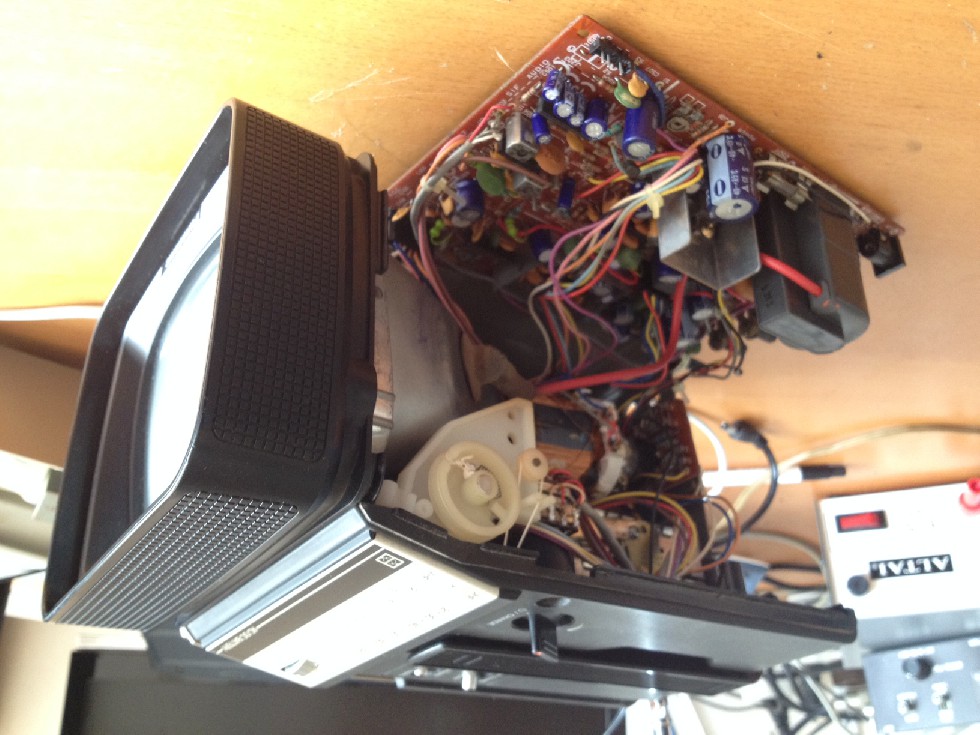

Als een zonnetje weer

Hoi Maarten,

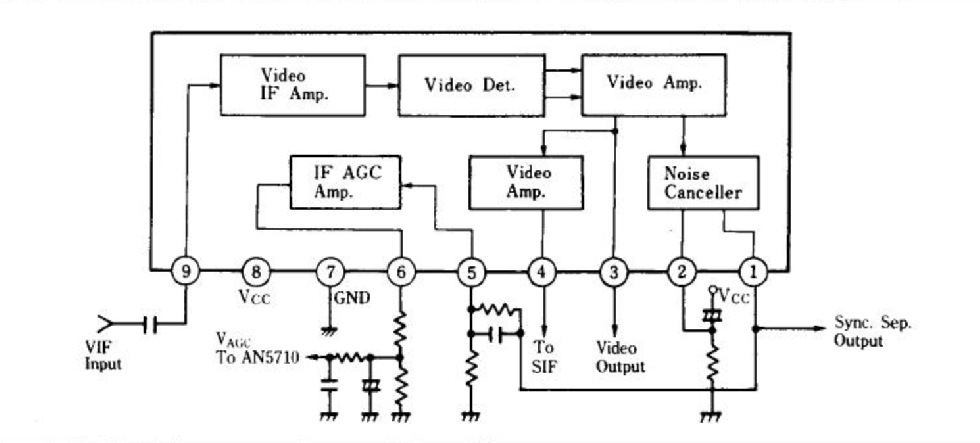

Tussen de AN5753 en de AN5720 zit een elcootje van 0.47 uF. Die heb ik even uitgesoldeerd en nagemeten: was nog precies goed. Toch tijdelijk even vervangen door een andere: geen verschil.

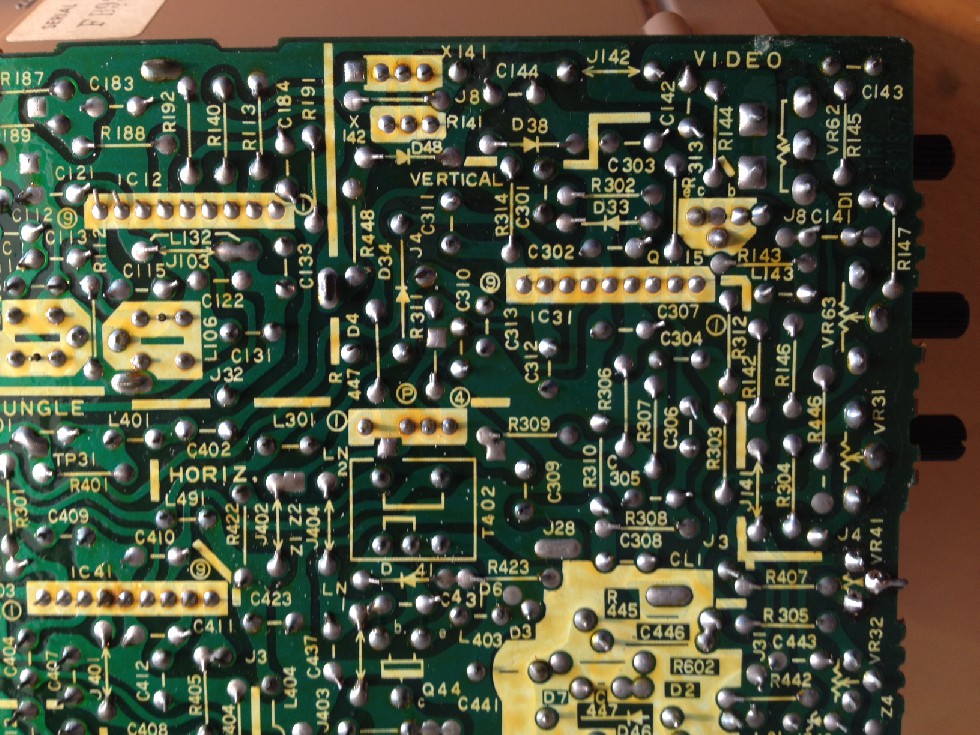

Ik ben er inmiddels wel achter dat het chassis 5A01-E heet.

Groet,
Rob

Het gebruik van de genoemde ic's maakt het een stuk gemakkelijker als je geen doc hebt. Meestal staat in de datasheet ook nog een aansluitvoorbeeld gegeven. Heel vaak wordt dat een op een gebruikt.
TV is niet zo moeilijk als je logisch denkt. Kanaalkiezer, MF, detectie. Dan heb je videosignaal en dat wordt weer uitgesplitst naar de videotrap en sync ic's. Daar zijn natuurlijk talloze varianten, maar de ic's kunnen je een heel eind in de goede richting brengen.

Soundman2

Dan liep het videosignaal dus vast. De synchronisatiesignalen hebben de maximale RF amplitude bij negatieve modulatie. De AGC meet als het goed is dan ook deze toppen, omdat die niet (horen te) varieren met de beeldinhoud.
De verhouding video/ sync is ongeveer 0,7 op 0,3

Soundman2
