Registrerentransistor vraagje (Toestel of techniek)
door verbeek
, Zutphen, 24-05-2015, 20:43 (3477 dagen geleden)

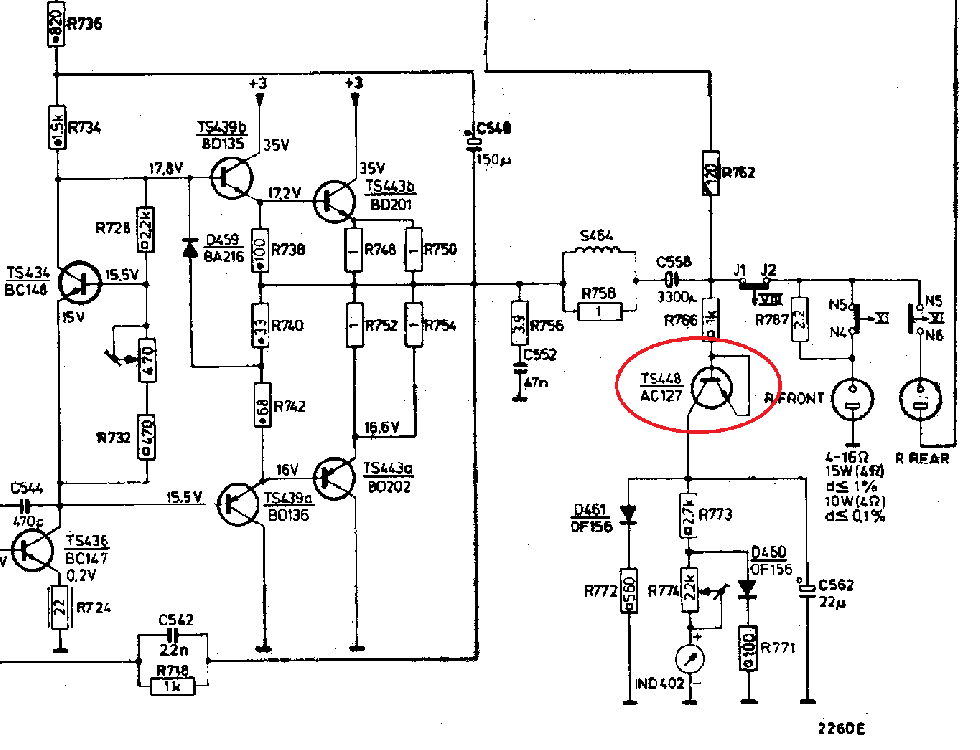

Welk doel heeft TS448 hier?
Stroombron? of een transistor geschakeld als diode met een lage drempelspanning?
![[image]](images/uploaded/20150524224322556237eac66fc.png)
en hoe werkt het dan?
Gr. Paul
transistor vraagje
door petrus bitbyter , Rotterdam, 25-05-2015, 01:09 (3477 dagen geleden) @ verbeek
Zoals hier getekend, werkt het als een Ge-diode die het uitgangssignaal gelijkricht. Bij met de positieve delen wordt C562 opgeladen. Deze ontlaadt weer over (onder andere) de output meter. De componenten er omheen zorgen er voor dat de uitslag van de meter (ongeveer) overeenkomt met de logaritme van het uitgangssignaal. Dat is dan (ook ongeveer) zoals onze oren (en hersens) de geluidssterkte waarnemen.
petrus bitbyter
transistor vraagje
door verbeek , Zutphen, 26-05-2015, 06:15 (3476 dagen geleden) @ petrus bitbyter
Bedankt voor de uitleg. Maar waarom niet een simpele GE-diode, maar een transistor?
Gr. Paul
transistor vraagje
door kris
, Gent, België, 26-05-2015, 06:48 (3476 dagen geleden) @ verbeek
De karakteristiek bij de Ge tor is veel steiler dan bij een klassieke Ge diode. Het benadert beter een ideale diode..
Bedoeling is om ook bij kleine muzieksignalen de naald nog duidelijk in beweging te krijgen. Bij een Ge diode is de drempelsapnning niet echt kleiner, maar blijft de weerstand veel hoger. Aangezien de belasting nogal laagimpedant is, zou de uitwijking kleiner zijn. Een gevoeliger indicatie-instrument kost meer dan een Ge tor exta, zal men toen gedacht hebben
groeten
Kris
transistor vraagje
door verbeek , Zutphen, 26-05-2015, 07:50 (3476 dagen geleden) @ kris
Aha, dat is me nu duidelijk. Bedankt Kris!
Gr. Paul
transistor vraagje
door ruudtx , Utrecht, 26-05-2015, 17:34 (3476 dagen geleden) @ verbeek
Economisch?
In mn eerste 6 transistorradiootje was ook een tor geschakeld als detectie diode. Eigenlijk een 5 transistortje dus.
transistor vraagje
door Leo Bolier , Goor, 26-05-2015, 20:50 (3475 dagen geleden) @ ruudtx
Ik heb ooit een 7 transistor radio gehad waarvan er maar 6 werkten.
Nr 7 zat met alle drie pootjes op een eiland gesoldeerd......
transistor vraagje
door Marbel , Hoorn N-H, 26-05-2015, 22:42 (3475 dagen geleden) @ Leo Bolier
Zo iets dergelijk zal er ook zijn met de 2sc1648 die de VU-meters aanstuurt
bij de DA-M15 die ik probeer te repareren voor een vriend.
Een gelijkwaardige tor helpt niet, ik heb het origineel besteld van Rohm.
Bram.
transistor vraagje
door petrus bitbyter , Rotterdam, 29-05-2015, 18:31 (3473 dagen geleden) @ Marbel
De 2SC1648 is een darlington die zo ver ik zie geen bijzondere eigenschappen heeft. Een BC875 bijvoorbeeld zou ook moeten werken. Welke transistors heb je geprobeerd?
petrus bitbyter
transistor vraagje
door Maarten Bakker , Haarlem/Delft, 29-05-2015, 20:50 (3472 dagen geleden) @ petrus bitbyter
De 2SC1648 is een darlington die zo ver ik zie geen bijzondere eigenschappen heeft. Een BC875 bijvoorbeeld zou ook moeten werken. Welke transistors heb je geprobeerd?
De 2SC1646 is een darlington, de 2SC1648 niet, voor zover we ECA moeten geloven, en de volgende link (andere dan die ik eerst had maar wel consistent): http://alltransistors.com/transistor.php?transistor=12200
Misleidend aan die link is dat het datablad van de 2SC1648 er niet onder staat, maar wel een hoop andere die beginnen bij de 2SC1645, wat ook een darlington is.
transistor vraagje
door Marbel , Hoorn N-H, 29-05-2015, 23:56 (3472 dagen geleden) @ Maarten Bakker
Daar ben ik ook ingetrapt, de datasheets gaan uit van een 1645.
De 2SC1648 is een Epitaxial torretje met een inwendige weerstand van 4KOhm tussen basis en emittor.
Een BC550C of een 875 vervangt 'm niet!
(volgens wikipedia is Epitaxial een bepaalde manier van opdampen van het materiaal
waardoor de weerstand van het te versterken signaal minimaal is)
Vandaar dat ze ook veelvuldig gebruikt worden bij het versterken van kleine signalen bij VU-meters.
Zie ook het draadje van de 2SC1648 (ander topic)
Bram.
