hallo

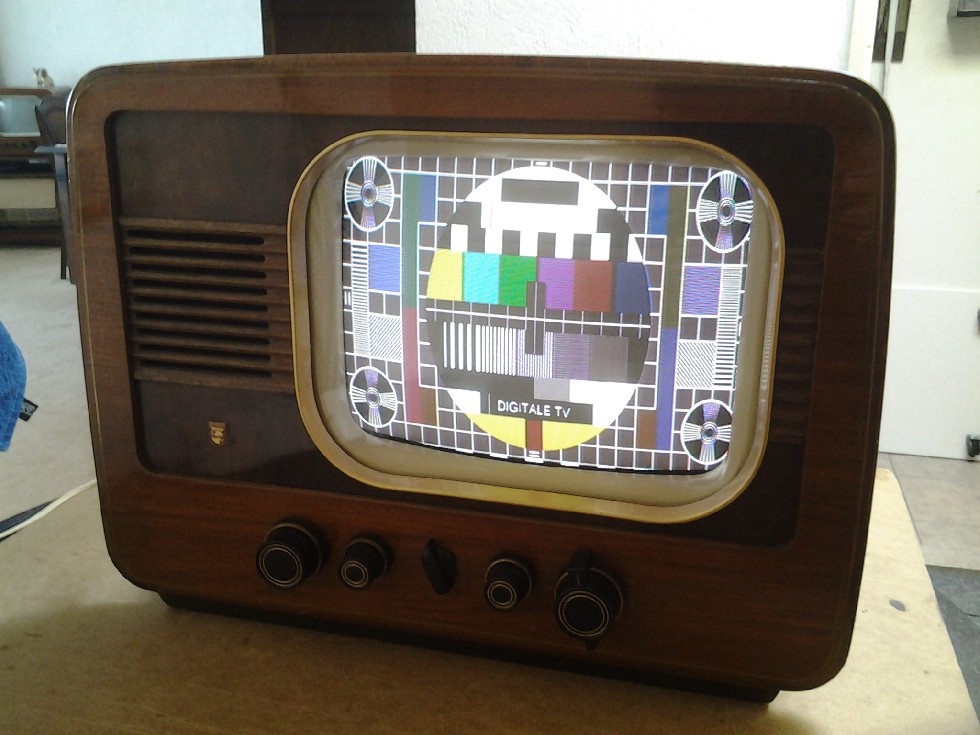

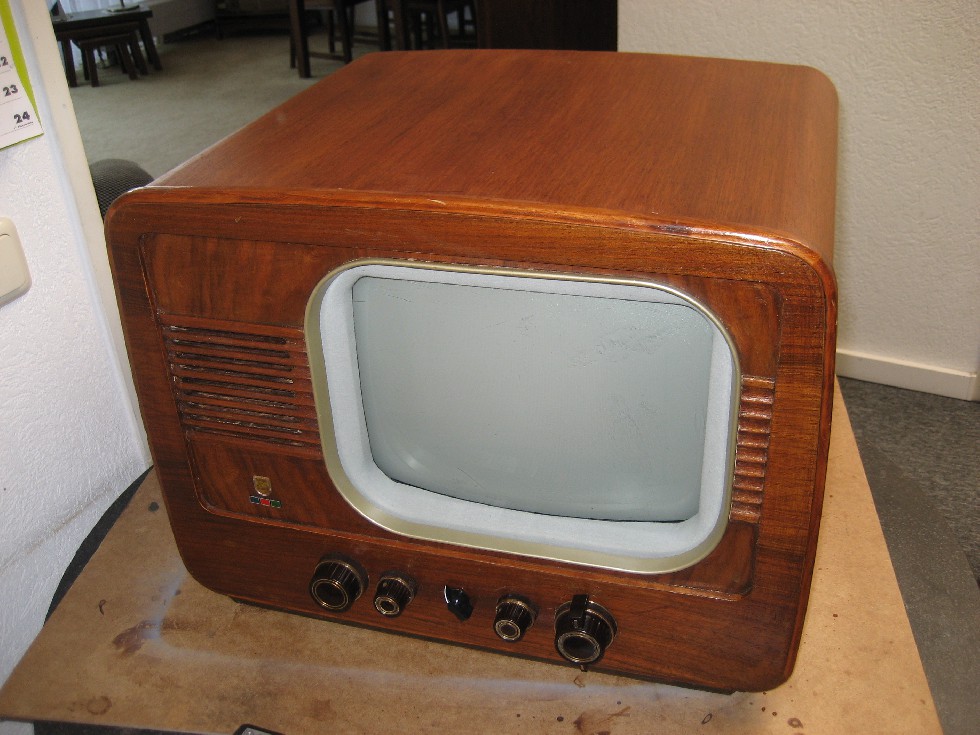

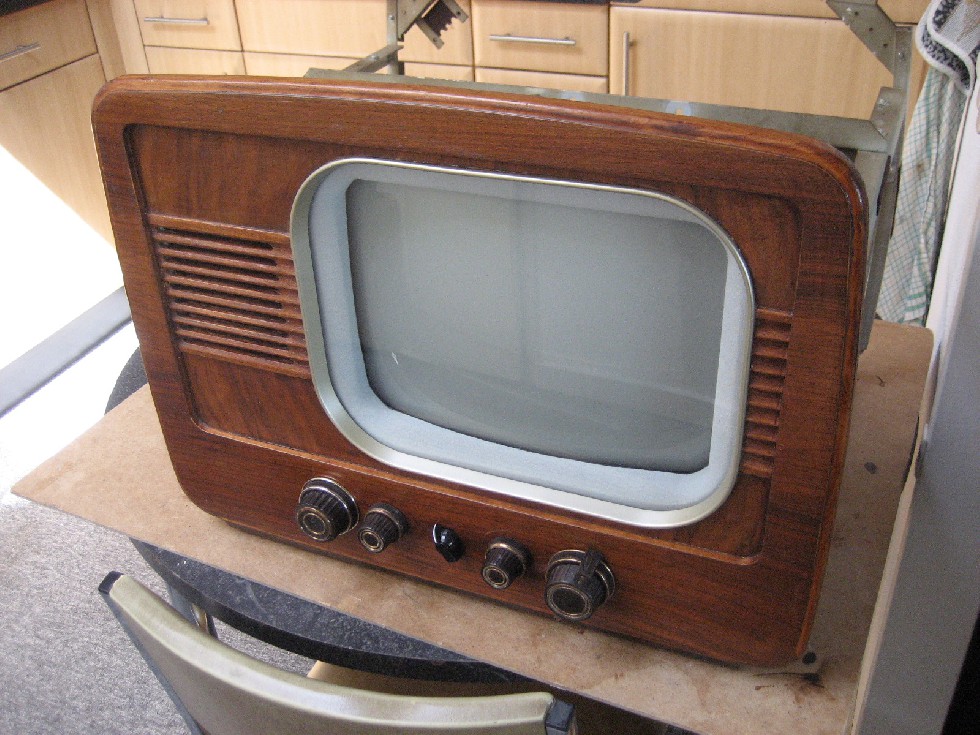

eindelijk is dan ook mijn tv omgebouwd naar kleuren tv
door johan uit waalwijk
een knap stukje vak werk wat ik zelf niet voor elkaar had gekregen
het mooie is dat de originele bedieningsknoppen werken
dat is een heel gepuzzel om dat werkend te krijgen

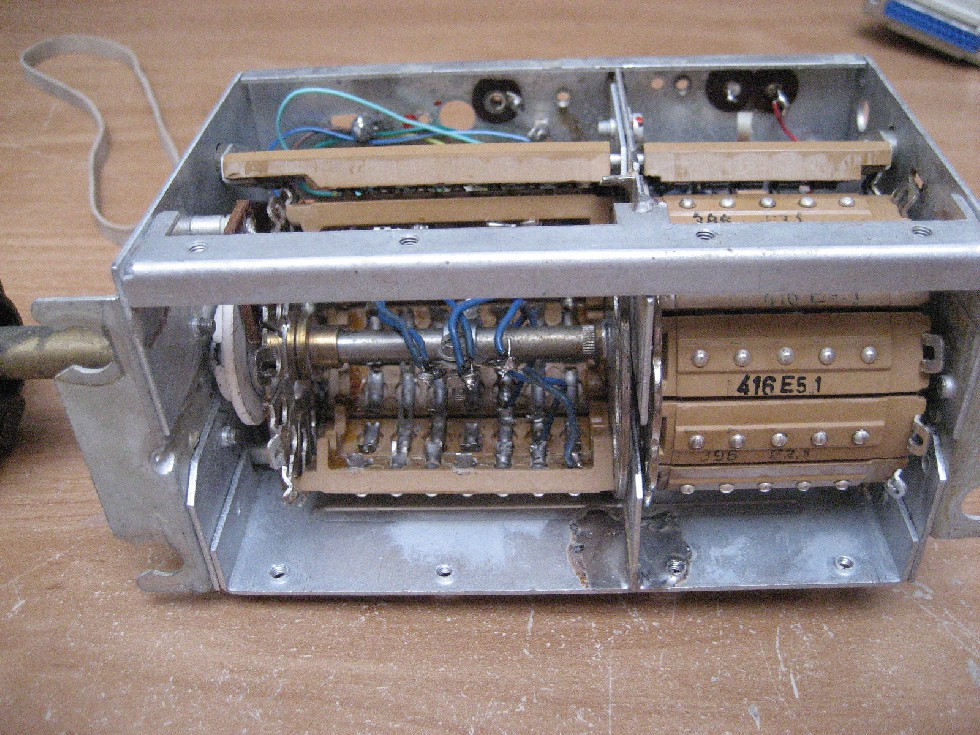

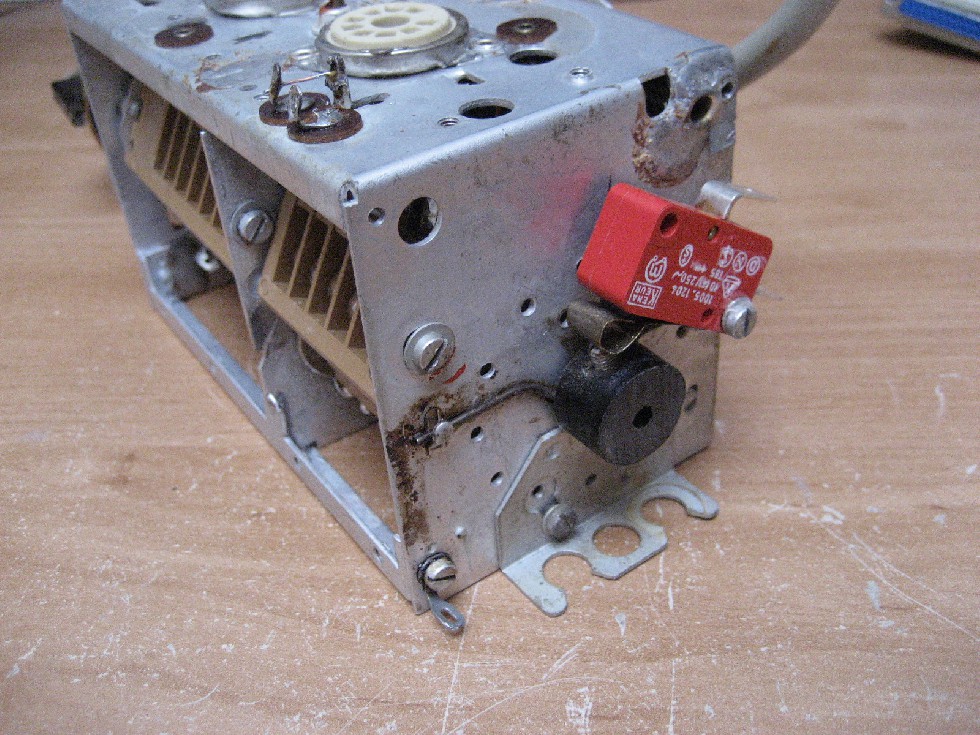

zoals de kanalen kiezer bij voorbeeld
toch een slimme oplossing die johan bedacht heeft
op kanaal twaalf zit nu een scart verbinding aangesloten
en kan ik dus van alles aansluiten zoals een ziggo module

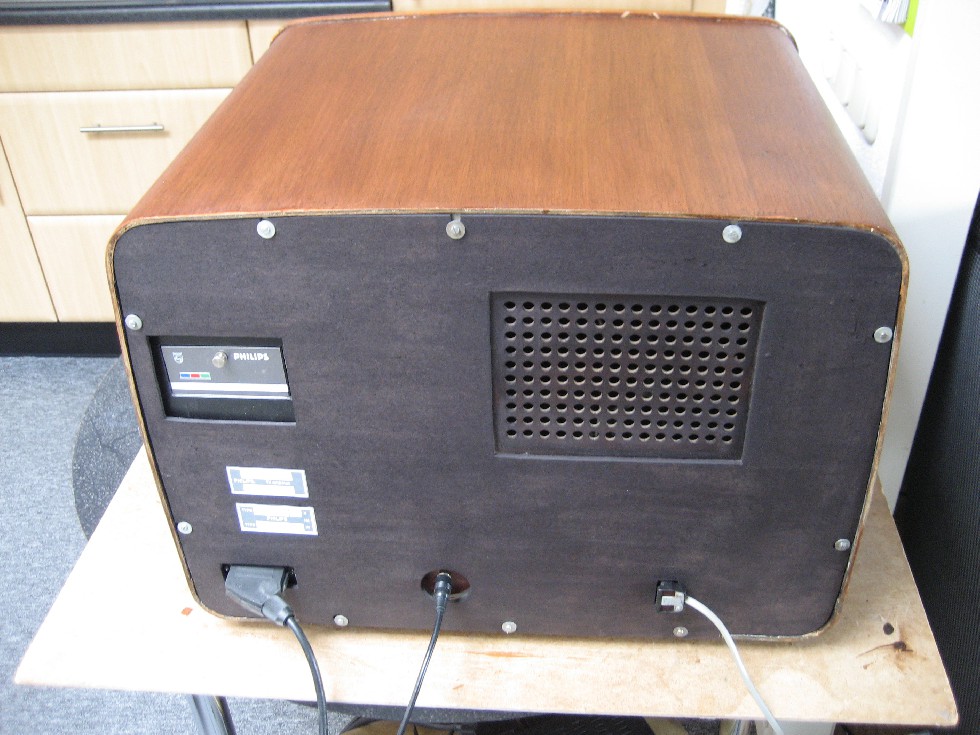

de andere kanalen kan ik naar keuze instellen aan de achter zijde

ik ben er heeeel blij mee

enkele foto,s

[image] [image] [image] [image] [image] [image] [image] [image]
mvg johan van wijngaarden

Reageer op dit bericht

4482 keer gelezen

Heel knap bedacht en uitgevoerd door Johan uit Waalwijk!
Veel kijkplezier met deze (oude) ktv.
Mvg,
Sietze.

Reageer op dit bericht

4189 keer gelezen

Blijft mooi werk

En, ik heb het misschien al eens gezegd, het cirkeltje is wel weer een klein beetje rond. In de jaren '60 heeft Philips zelf nog een paar jaar lang (iets nieuwere) zwartwit-televisies gebouwd in Waalwijk, soms of misschien altijd te herkennen aan een op het chassis aangebracht stickertje WAALWYK.

Reageer op dit bericht

4260 keer gelezen

Er is zeker aandacht voor detail geweest.
TOP

Bv de oude voedingsstekker, en kleuren logo onder Philips logo.

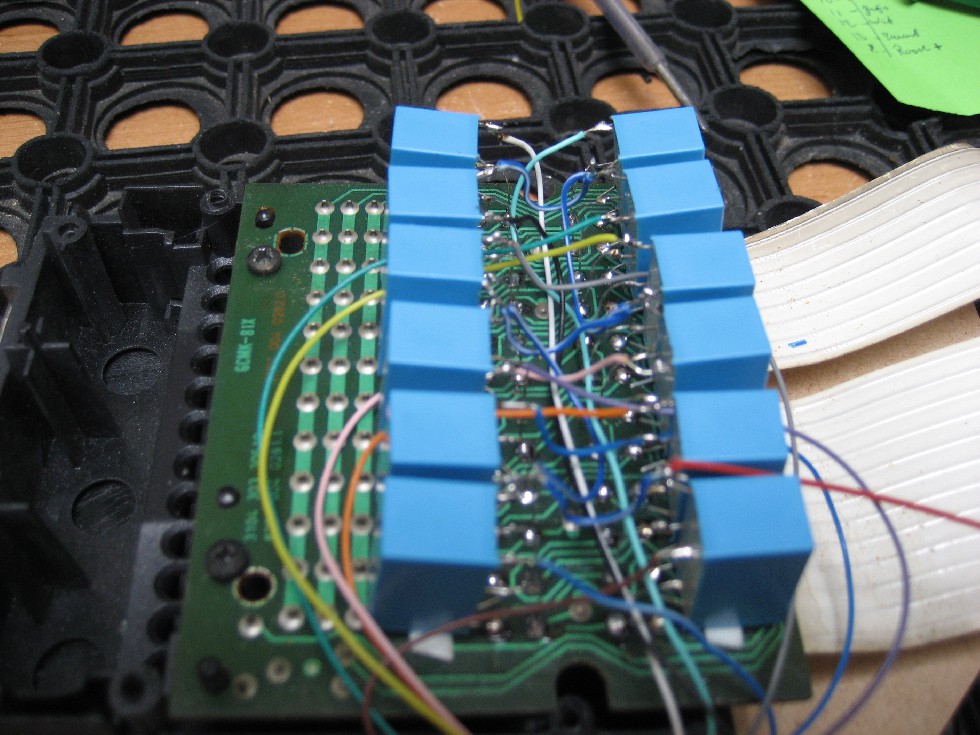

Moest even 2x kijken ivm die laatste foto, maar zijn de relais voor de voorkeuzezenders zo te zien.
Deze dan geschakeld door de oude kanalenkiezer, kom er maar op.

Ziet er verzorgt uit.

Reageer op dit bericht

4252 keer gelezen

Er is zeker aandacht voor detail geweest.
TOP

Bv de oude voedingsstekker, en kleuren logo onder Philips logo.

Moest even 2x kijken ivm die laatste foto, maar zijn de relais voor de voorkeuzezenders zo te zien.
Deze dan geschakeld door de oude kanalenkiezer, kom er maar op.

Ziet er verzorgt uit.

Hoi maurice

Klopt helemaal
De kanalenkiezer werkt via de relais
Mooi he dat de origenele bedieningsknoppen
Nog steeds functioneren

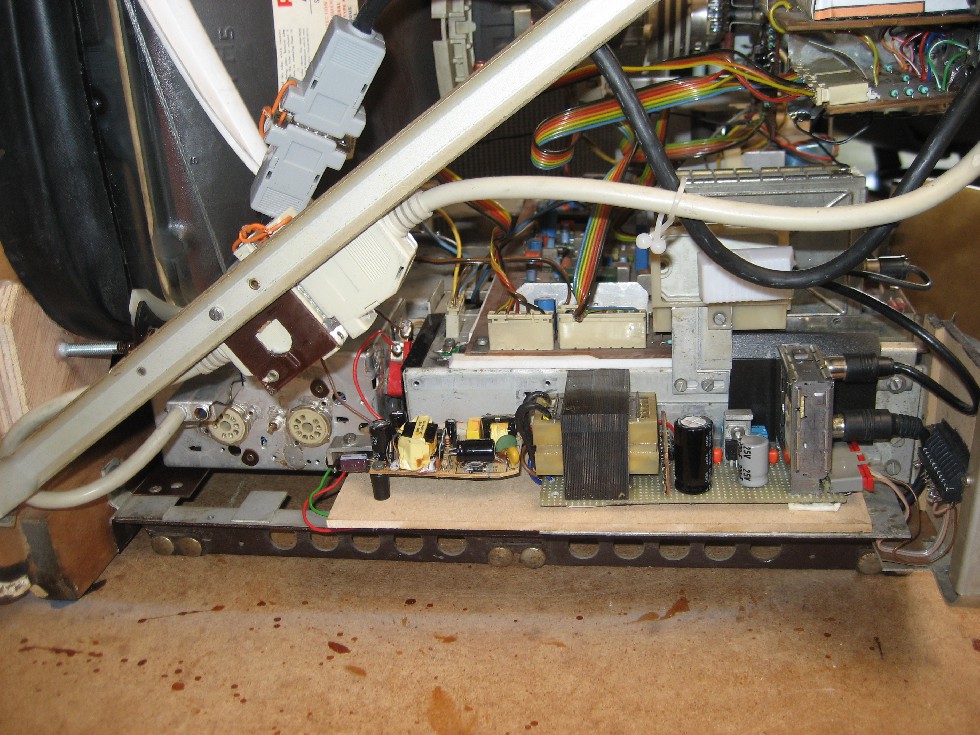

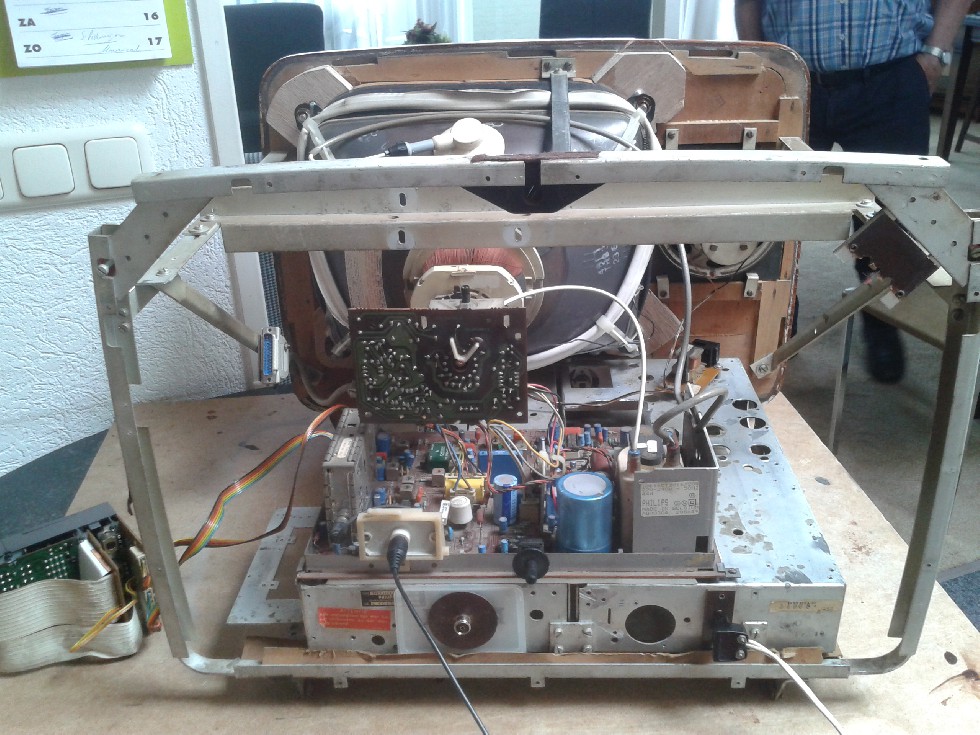

Aan de onderzijde van het chassis is een opening gemaakt
Zodat je ook daar bij de printplaat kan en de zekeringen

Zoals ik al zei vakwerk

Mvg johan va wijngaarden

Reageer op dit bericht

4218 keer gelezen

Hallo mede hobbyisten bedankt voor de mooie reactie dat via Johan v Wijngaarden binnen komt. van ombouw TV.
[image]
GR-Johan..Waalwijk..

Reageer op dit bericht

4304 keer gelezen

Nu zie ik het pas. Moet zijn 14CT2016, het gebruikte chassis heet CTX.

Reageer op dit bericht

4196 keer gelezen

Nu zie ik het pas. Moet zijn 14CT2016, het gebruikte chassis heet CTX.

Dat nummer vind ik niet terug, wel het chassis CTX_s,CTX_C of CTX_E.
Aan de antenneaansluiting te zien en ook de schema's, als ik de juste geraadpleegd heb, is het chassis niet netgescheiden. Dan vrag ik me toch af hoe er een veilige scartaansluiting opgemaakt is. Deze is dan vrijwel zeker spanningvoerend.
DEe kas is overigens groot genoeg voor de inbouw van een sceidingstrafo.
Mooi of niet, maar m.i. was het eenvoudiger om de kanalen en eventueel banden om te schakelen met diodes. Met de bestaande systeemschakelaar kies je dan VHF1 VHF3 of UHF

Soundman2

Reageer op dit bericht

4237 keer gelezen

Als je goed kijkt zie je op de foto's een modulator uit een vcr op een uitbreidings print welke tussen de antenne in zit zo wordt volgens mij de scart net gescheiden.

Reageer op dit bericht

4172 keer gelezen

Als je goed kijkt zie je op de foto's een modulator uit een vcr op een uitbreidings print welke tussen de antenne in zit zo wordt volgens mij de scart net gescheiden.

dus geen directe in /uit van rgb, audio, cvbs , etc. werkt dus wel. maar zeer matig.

Soundman2

Reageer op dit bericht

4201 keer gelezen

Henk,

wie gebruikt nu nog scart voor RGB in / out? Niemand.

Overigens, in de hoogdagen van de scart : ook bijna niemand. (begin nu niet over minitel..)

allen composiet bleef iets of wat overeind. bij die schermafmeting ook meer dan voldoende

groeten

Kris

Reageer op dit bericht

4171 keer gelezen

Scart is zelfs nog nodig bij oudeer flatscreens zonder HDMI, want RF-composiet voor digitaal kijken is niet om aan te zien. Scart met RGB werkt redelijk, al blijft het belachelijk dat je digitaal omzet naar analoog en dan weer naar digitaal.

Dommigheidje van de fabrikanten, op de TV zit een ingang voor als computer monitor, niemand kwam op het idee de digitale Samsungtunertjes van een zgn monitor uitgang te voorzien, zodat alles digitaal bleef. En je met een computermonitor digitaale Tv kon bekijken.

Nu is alles HDMI, of met CI kaart.

Reageer op dit bericht

4217 keer gelezen

Dommigheidje van de fabrikanten, op de TV zit een ingang voor als computer monitor, niemand kwam op het idee de digitale Samsungtunertjes van een zgn monitor uitgang te voorzien, zodat alles digitaal bleef. En je met een computermonitor digitaale Tv kon bekijken.

Let op dat die ingang in het pre-HDMI-tijdperk vaak VGA was. Dus gewoon analoog, maar opzich wel met prima kwaliteit (de technische beperkingen van het VGA-signaal liggen ergens rond UHD, in elk geval ruim hoger dan 1080p).

Iets later zat er DVI op, en dat is wel digitaal en gewoon compatible met (unencrypted) HDMI.

Reageer op dit bericht

4126 keer gelezen

Henk,

wie gebruikt nu nog scart voor RGB in / out? Niemand.

Overigens, in de hoogdagen van de scart : ook bijna niemand. (begin nu niet over minitel..)

allen composiet bleef iets of wat overeind. bij die schermafmeting ook meer dan voldoende

groeten

Kris

Vrijwel alle settopboxen, hebben de mogelijkheid van CVBS, of RGB via scart, waarbij RGB duidelijk hoger scoort. Ik denk dat er inmiddels miljoenen van die kastjes gebruikt worden om naar CAI systemen te kijken, als het toestel zelf nog niet is voorzien van een voorziening om digitale uitzendingen te ontvangen, zoals toestellen zonder CI adapter.

Soundman2

Reageer op dit bericht

4153 keer gelezen

wie gebruikt nu nog scart voor RGB in / out? Niemand.

Overigens, in de hoogdagen van de scart : ook bijna niemand. (begin nu niet over minitel..)

Ik gebruik hem zoals hij in de nadagen door velen werd gebruikt: voor de DVD-speler. Scheelt toch best wel wat in beeldkwaliteit als je die RGB laat doen.

Reageer op dit bericht

4173 keer gelezen

RGB via scart heb ik ook heel veel gebruikt hoor: DVD, harddisk recorder, Commodore Amiga, Digitenne, Wii, UPC mediabox.

Wel zeldzaam begrepen door beeldbuis-tv's was YPrPb (YUV) via scart. Mijn Loewe Xelos 5970-TVM (2001) snapte dat overigens wel op één van z'n drie scart-aansluitingen: handig voor de mediaplayer :-)

Maar goed, op zo'n CTX tv'tje met 14 inch pijpje zal het niet echt veel uitmaken. Wie gaat daar nog een film op bekijken?

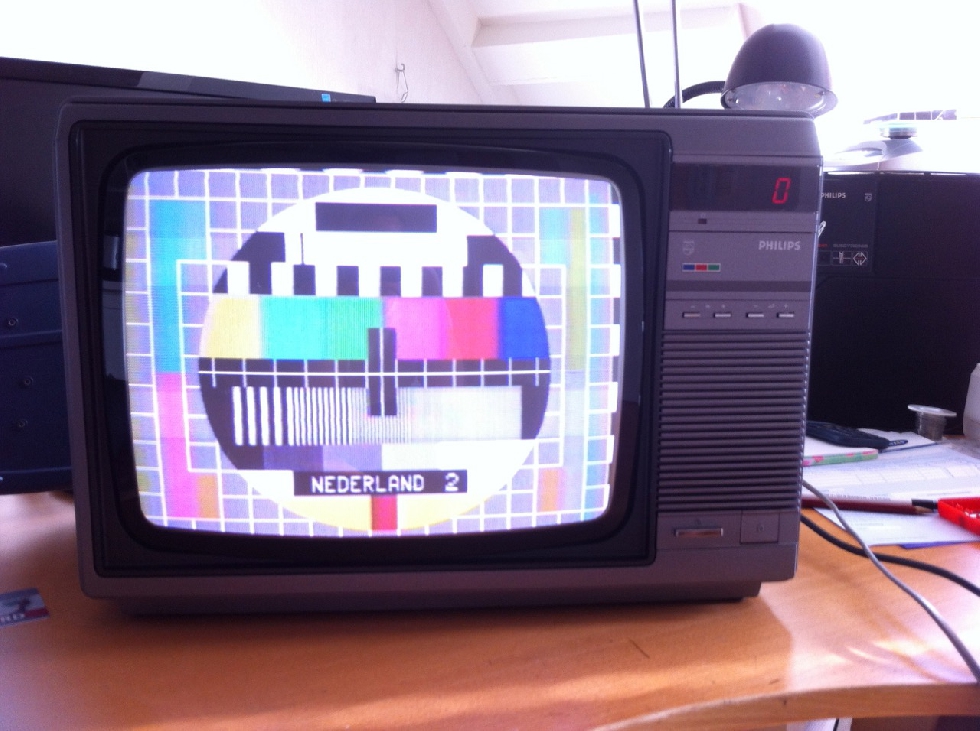

Ik heb zelf deze:

[image]

Prima toestel, nog altijd een mooi beeld en naar mijn ervaring vrijwel probleemloos. Bijna zonde om op te offeren :-P

Reageer op dit bericht

4453 keer gelezen

Zet beeld niet te licht, het is geen flatscreen.

RGB via scart op oudere TV's heeft als nadeel dat je de kleurverzadiging niet kan regelen.

Reageer op dit bericht

4151 keer gelezen

Zet beeld niet te licht, het is geen flatscreen.

Gelukkig niet nee. Toch vertekent dit gewoon een beetje op de foto. Ook was dit net na een beeldbuistransplantatie dus e.e.a. stond nog niet helemaal lekker.

Reageer op dit bericht

4126 keer gelezen

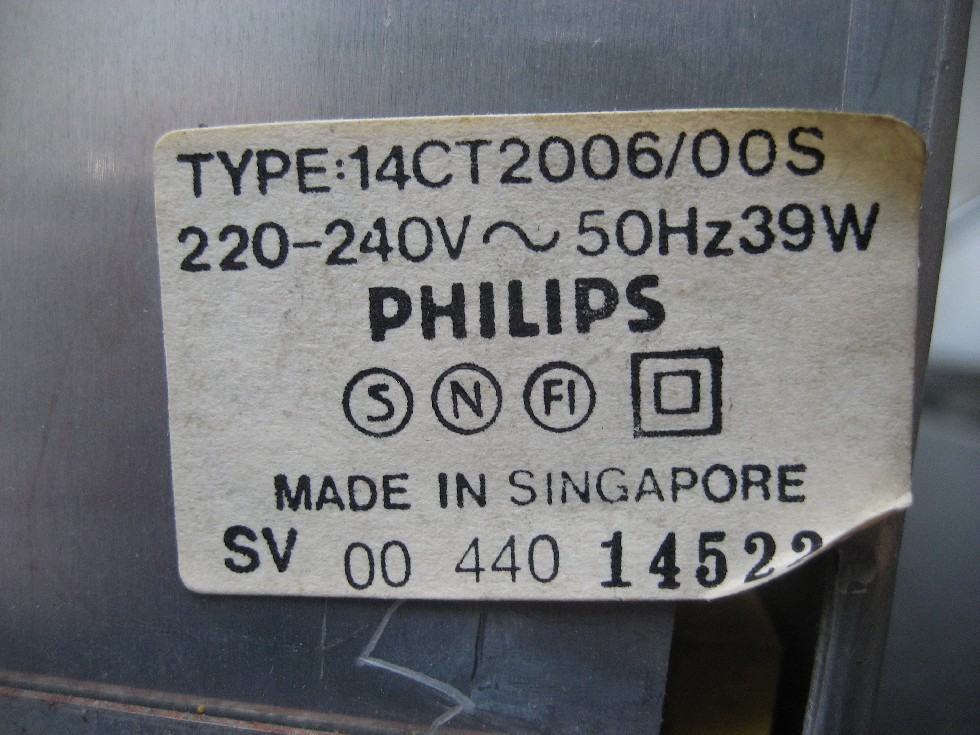

Maarten dit is het Type.
[image]
Een aderen vragen die gesteld zijn De RF modulen voor de scart en Kanalen kiezer
en omschakelingen voor de kanalen zijn gescheiden van net spanning.

Reageer op dit bericht

4207 keer gelezen

Maarten dit is het Type.

Ah, dankje, typestickers zijn altijd leuk

Het kwartje was bij mij nog niet helemaal gevallen (dankje voor je mailtje) maar ik zat me al af te vragen of de TS niet meer typfouten gemaakt had in dat typenummer. Het was 14CT2006 (37cm beeldbuis) en 16CT2016 (42cm beeldbuis). In die tijd (jaren '80 en '90) hadden televisies met verschillende beeldmaten niet hetzelfde nummer achter de letters (vermoedelijk een beperking in de manier waarop het commerciële 12NC artikelnummer aan het typenummer werd geknoopt - ik zoek nog 12NC's om dat vermoeden te bevestigen of te weerleggen).

Ideaal chassis die CTX trouwens. Lekker degelijk en niet al te groot.

Reageer op dit bericht

4189 keer gelezen

Maarten dit is het Type.

Een aderen vragen die gesteld zijn De RF modulen voor de scart en Kanalen kiezer
en omschakelingen voor de kanalen zijn gescheiden van net spanning.

Nog even het laatste over netscheiding. Bij de firma waar ik gewerkt heb, werden voor TV-distributie doeleinden gewone TV's omgebouwd tot monitor. Er kwam een aansluitprintje in met de gewenste connectoren, meestal BNC 75 Ohm en een afsluitweerstand, al of niet inschakelbaar. Verder werd er een nettrafo ingebouwd, geschikt voor het opgenomen vermogen van het toestel. De degauss spoelen werden niet door de trafo gevoed. Het was nu heel eenvoudig om veilig allerlei ingrepen te verrichten in het toestel, door de volledige netscheiding.
Het hier gebruikte toestel heeft slechts enkelvoudige gelijkrichting. Ik weet niet hoe dat opgelost werd, maar veel trafo's stellen dat niet op prijs, door de aanwezige DC component.
Mogelijk werd er een brugcel gemonteerd en een trafo met secondair een wat lagere uitgangsspanning om weer aan ca 300 volt te komen.

Soundman2

Reageer op dit bericht

4205 keer gelezen

Ik zou de schema's erop na moeten slaan, maar ik meen dat er van de CTX net als van de KT3 ook uitvoeringen waren met een volledige bruggelijkrichter.
