L4X05T reanimatie (Toestel of techniek)

door Bapaktua , Haarlem, 29-06-2015, 09:58 (3438 dagen geleden)
Gewijzigd door Bapaktua, 29-06-2015, 10:47

Ls,
ik heb via een site een L4X05T Philips draagbare radio gekocht.
Het zelfde model wat ik in v.m NNG beluisterde.
Deze zou technisch in orde zijn en de foto's lieten, behalve een missende druktoets, geen grote schade zien.
Na ontvangst van deze radio viel het geheel wat tegen.
De druktoets was niet alleen afwezig, de gehele pertinax strip was gebroken en gedeeltelijk afwezig.
Ook had de radio een tijd op een externe voeding van 12 Volt "gespeeld.
De batterij houder was afwezig (wist ik) maar voor de rest zou hij geheel technisch in orde zijn.
Het bleek dat de leeggelopen oude batterijen de print en de ijzeren onderdelen op de bodem van deze ontvanger flink hadden aangetast.
De vraag was nu "slopen" voor reserve onderdelen of proberen er "muziek" uit te krijgen.
Ik heb besloten tot het laatste. Ik bezit ook twee Service Notes van dit model Radio en wil dus mijn Transistor ervaring van zo'n 50 jaar geleden weer wat oppoetsen. Dus uitkasten en dan gaan meten.

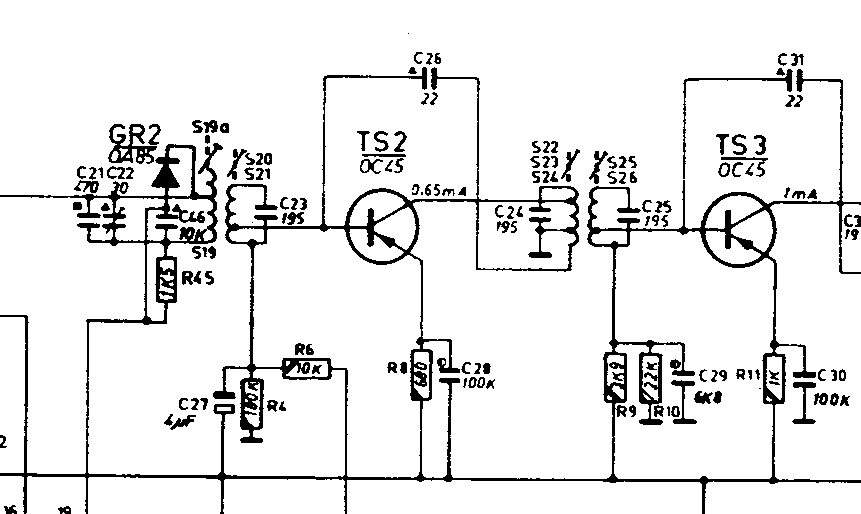

Nu lijken er verschillen te zitten tussen de Nederlandse en de Australische schema's van deze ontvanger.
De HF-smoorspoel die tussen de beide printen zit gaat op het nederlandse schema nergens naar toe, op het andere schema naar een aftakking op de primaire wikkeling van de 1e MF trafo.
Of zie ik iets over het hoofd?
ruud PA0ROJ

Naschrift, overigens schijnen de dikkere aanduidingen er later met de hand zijn bijgeschreven.

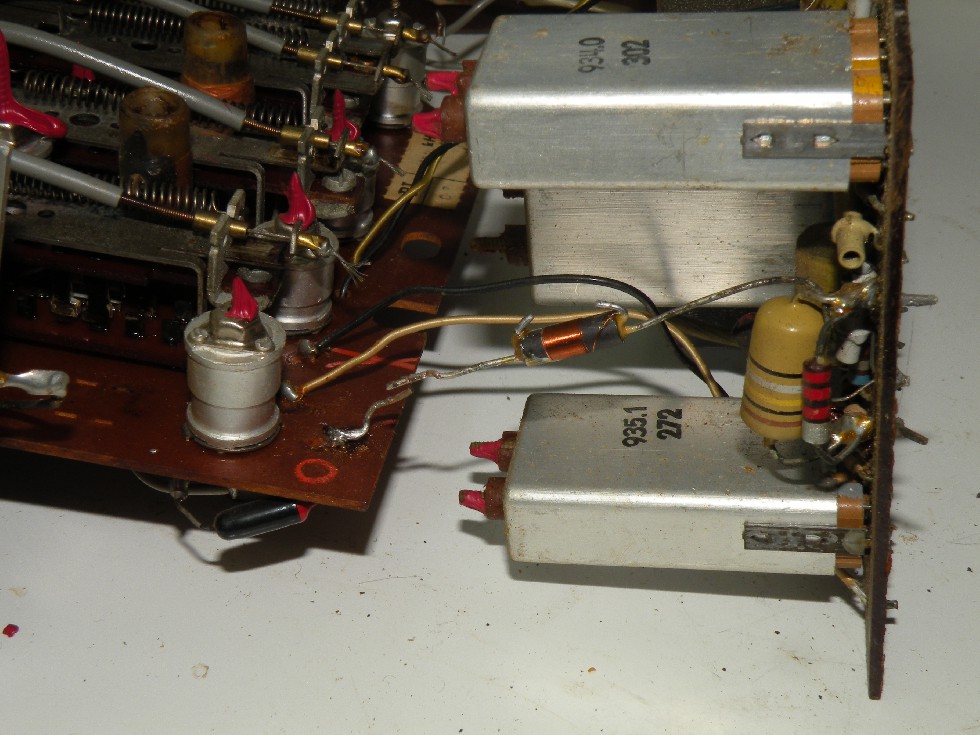

nog een foto van dit spoeltje, is gemonteerd tussen beide printen.
Misschien heeft iemand een foto/afbeelding waarin deze lokatie met onderdelen is afgebeeld.
