Nog geen reactie van iemand gekregen.
Zou de uitvoering van de smoorspoel S45 tussen beide printen een latere modificatie zijn??
Ook een extra R (R43) en C (C60).
De eerste transistor is trouwens geen OC170 type maar een AF116.

"MIJN" L4X05T stamt uit halverwege 1962.
Afkomstig uit België.
Ik heb nog gekeken in schema's van andere L4X-modellen uit die tijd.

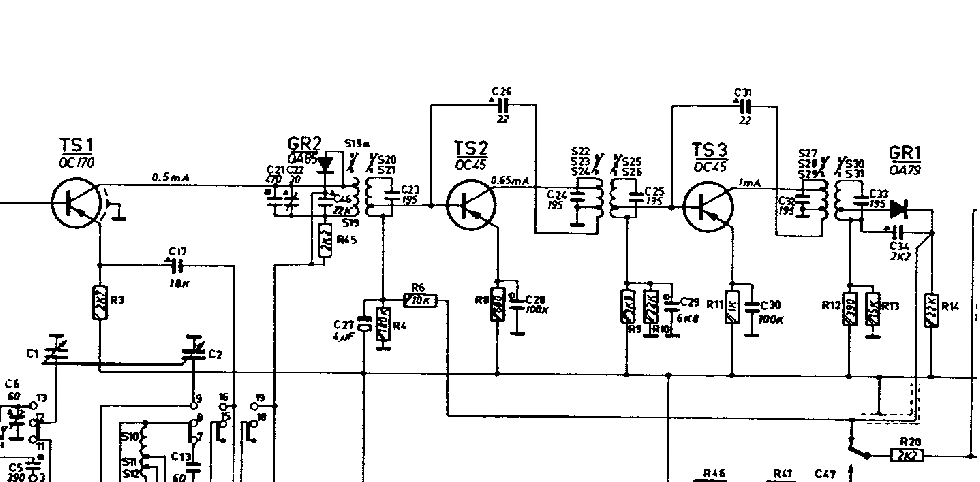

In het schema van de L4X00T is de diode GR2 omgedraaid t.o.v de L4X05T !!!!
Kan iemand met een L4X05T mij een foto sturen van de desbetreffende onderdelen opstelling tussen beide printen?
Of heeft iemand een schema van deze ontvanger waarin die smoorspoel S43 is opgenomen?
Die smoorspoel lijkt mij origineel, het grijze plastic kousje wat er om heen zit is "echt" Philips. De twee op elkaar gesoldeerde weerstanden niet.
ruud PA0ROJ

Ik wacht nog op een foto van een "vroege" L4X05T, wie o wie.
ruud PA0ROJ

Op het moment ben ik bezig met een soortgelijke reanimatie, van een L4X20T. Zoals we een paar weken geleden bespraken, zijn de L4X05T, 20T, 00T, 95T, etc, vrijwel gelijkaardig. Grappig dingetje van de L4X20T is dat er een klein metertje op zit als ontvangsterkteindicator, wat ik binnenkort in werking hoop te zien.

Ik heb de L4X20T een paar weken geleden op een rommelmarkt gekocht, wel smerig maar op het oog compleet behalve 1 druktoets (de linkse, van het lampje). Prijs was 5 euro, leek me niet verkeerd!

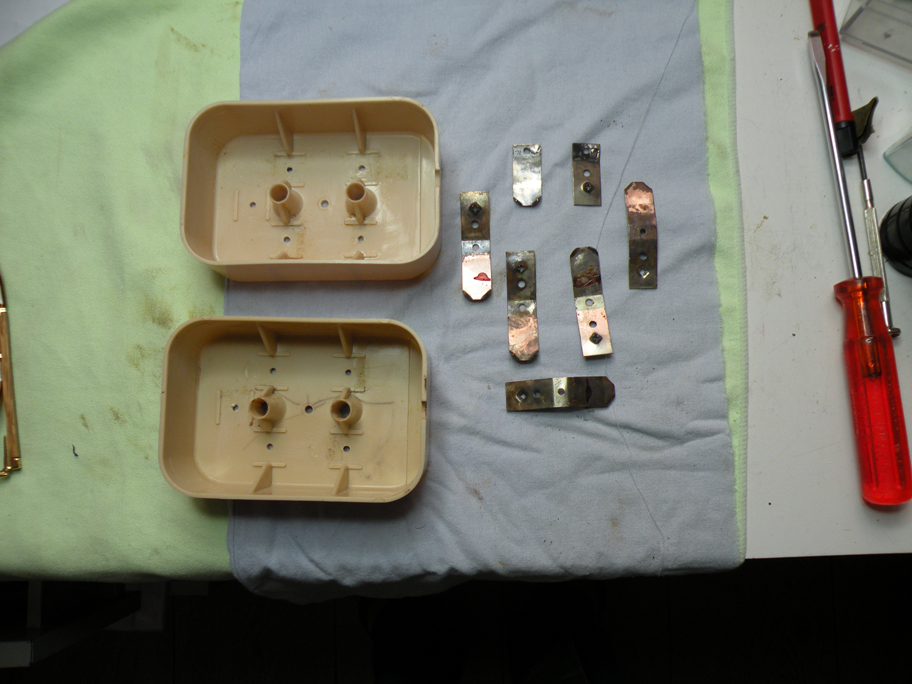

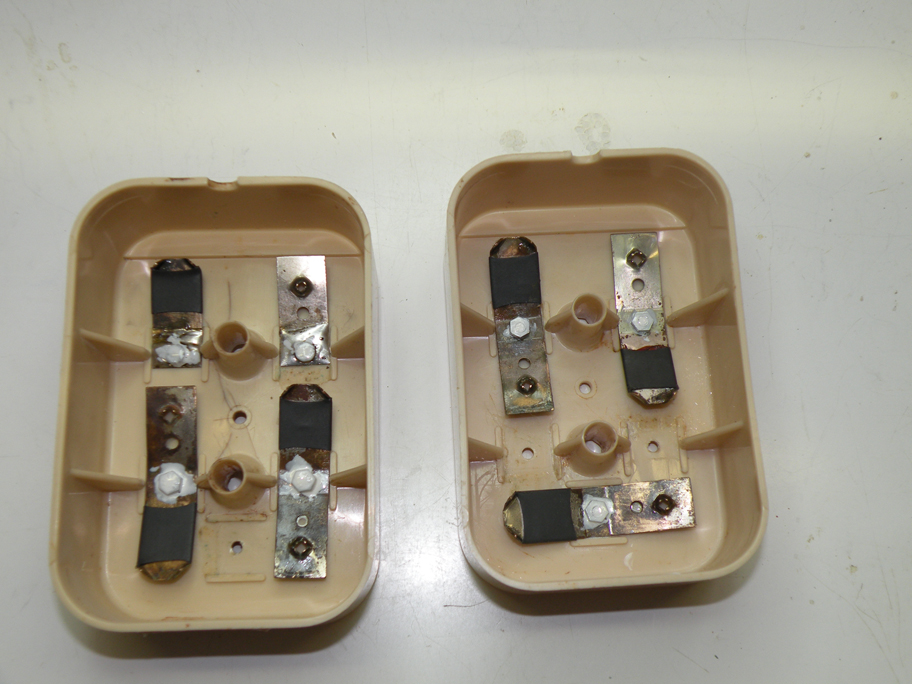

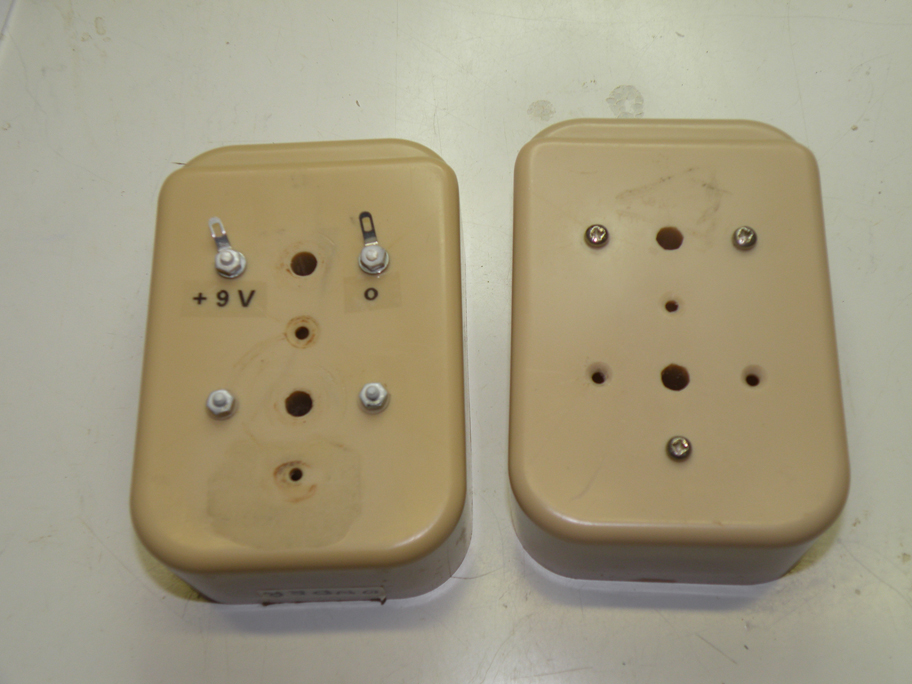

Thuis maar eens even de boel open, oeps, toestel was weggezet met lege batterijen erin. Dat nooit doen! De onderkant van het toestel was een bonk roest geworden. Uitgekast, batterijhouder verwijderd, deze lijkt wonderwel nog wel enigzins te redden.

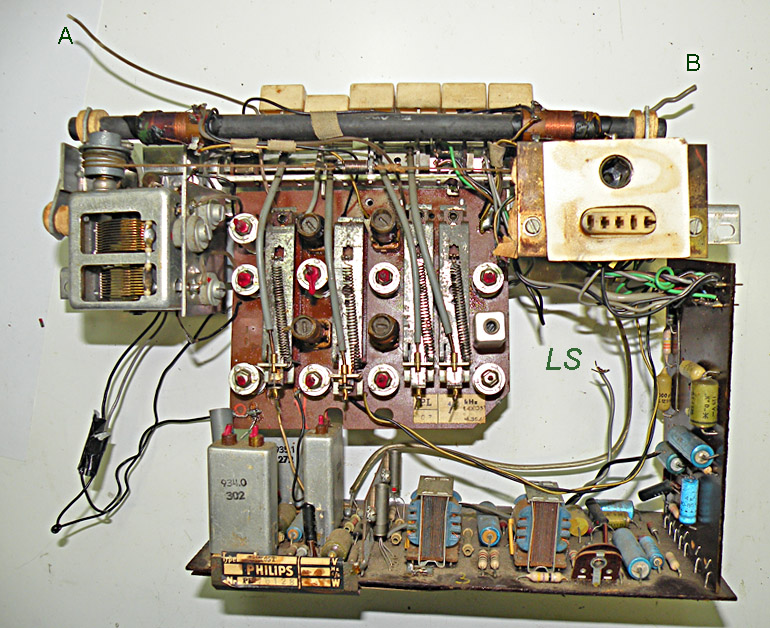

Het werken aan dit chassis is wel lastig hoor! Het bestaat uit drie prints die onderling met heel veel draadjes verbonden zijn, maar wel zo slap dat het een continu gebalanceer is om het een beetje stabiel in bedrijf te brengen. Hoe doe jij dat met je L4X05T? Je moet ook de KG-antenne lossolderen dus uitgekast kan ik KG al heel slecht testen. De speciale luidspreker (25 Ohm) kon ik wel met krokodilsnoertjes aansluiten terwijl die nog in de kast zat.

Bij inschakelen op een 9V voeding, bleek de schaallamp continu te branden. Het gebruikte lampje 7999D/71 hoort 0,1A te gebruiken (bij 6,3V al, blijkbaar kun je het met 9V droge batterijen toch niet opblazen) dat is zo'n driemaal het radiodeel. Moet dus zeker uitgeschakeld worden als ik het op batterijen laat spelen!

Geluid was enkel gepruttel en gefluit, en een test met externe radio gaf aan dat er geen oscillator werkte. Dan maar eens de OC170 bekijken, soms lijden die aan sluiting met omhulling door "whiskers".
Tot mijn ongenoegen bleken de printsporen rond T1 helemaal verdwenen! Je kon op de print nog wel zien waar ze gezeten hadden. Voorzichtig wat draadjes erop gesoldeerd en ping, we hadden muziek, Nostalgia en paradijs op MiddenGolf! Toch ongelofelijk waar deze dingen van 50 jaar oud nog allemaal tegen kunnen.

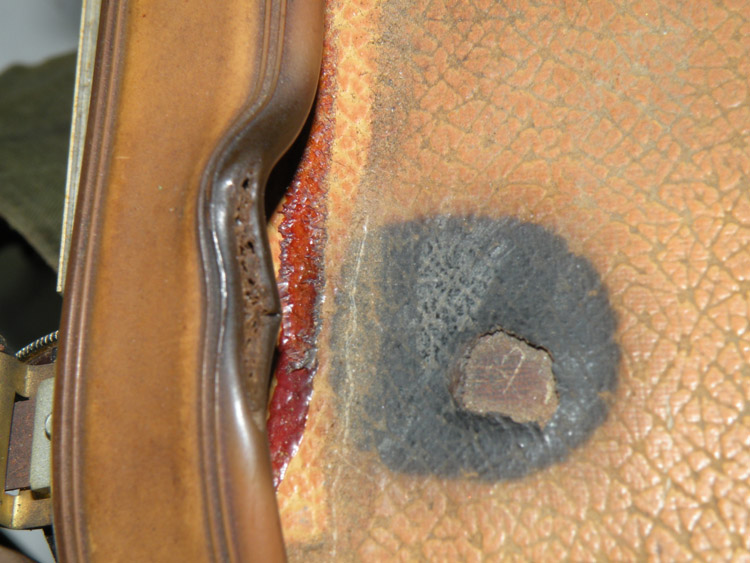

De buitenkant is nogal smerig maar dat gaat er met water en ammonia goed af. De raamantenne heeft overal wat pukkeltjes, net alsof er wat onderhuidse roestpuntjes zitten. Wat kan ik daaraan doen?

Alweer wat verder.
Na het schoonmaken en repareren van verdwenen printsporen weer wat opgeschoten.
De Franse AVC / ASR modificatie heb ik inmiddels ook wel begrepen.
Jammer dat de genoemde Letters zoals Q, Y, Z etc. niet op de bijgevoegde print-
lay-outs zijn aan gegeven.
De wijzigingen in mijn L4X05T zijn waarschijnlijk later aangebracht.
Wel met Philips onderdelen hoewel ik mij afvraag of C60 op de MF/LF print wel
van Philips is. Een raar groot ding met kleurbandjes. De waarde klopt wel.

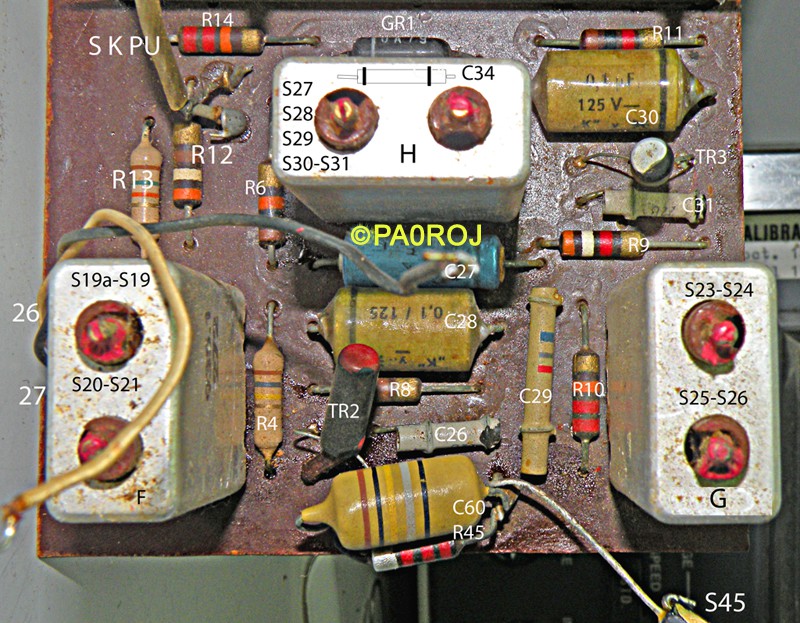

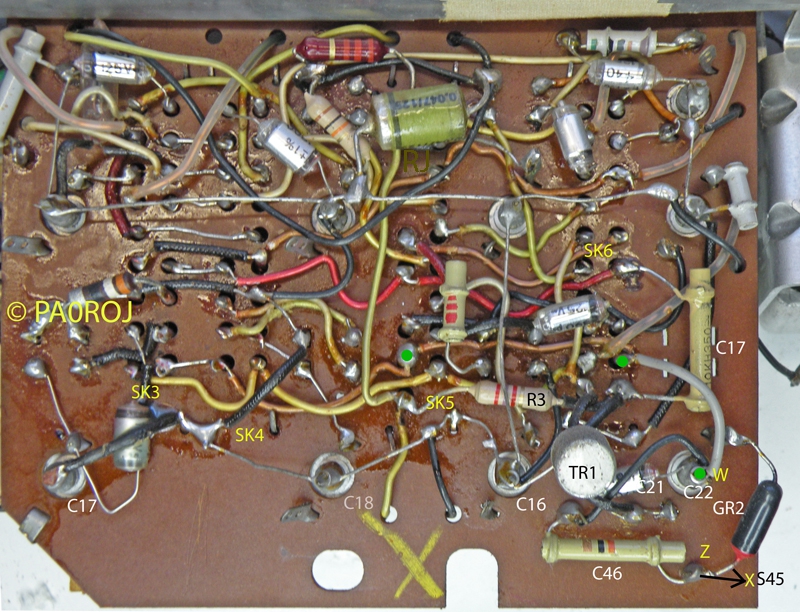

Bijgevoegd twee afbeeldingen van de schakel-print en het MF gedeelte.
Misschien heeft iemand "ergens" gezien of in bezit een print-lay-out met deze letters W, Z, X, Q etc.
Met groet, ruud PA0ROJ

Ik ben weer begonnen aan de reanimatie van deze radio.
Het toestel speelt weer, hoewel alles op tafel ligt met losse bedrading.
Ik ben begonnen om te zien of ik de afgebroken aan/uit schakelaar kan repareren.
Allereerst de bedrading voor verlichting, toon en voeding los solderen.
Daarna het mechanische deel van de schakelaar met de bowden kabeltjes los gehaald van de HF-print.
Is een beetje lastig want het eind va het stalen kabeltje zit geklemd in een alumium strip.
Die moet eerst open gewrikt worden waarna de kabel er uit kan worden geschoven.
Dan komt het mechanische deel vrij.
Om de pertinax strip met de (verdwenen) toets uit het frame te krijgen moeten er vier (2 aan elke kant)omgezette stripjes terug gebogen worden waarna de opgesloten pertinax en metalen strippen los komen te liggen.
Echter de omgebogen stripjes zitten verstopt onder de nog aanwezige toets van de verlichting, slecht te bereiken.

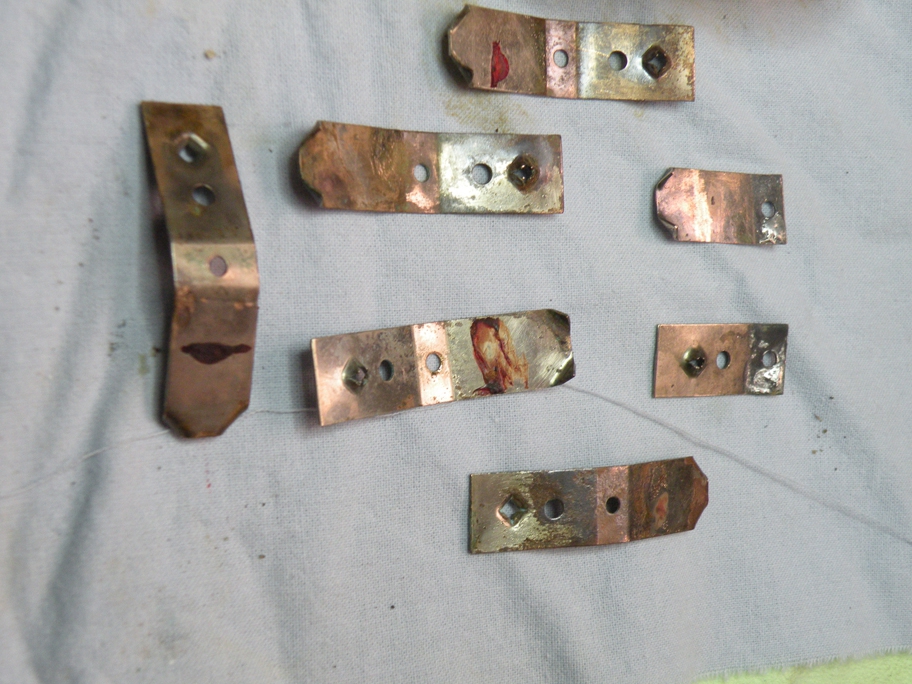

In aanmerking genomen dat de overige pertinax (karton) strippen van slechte kwaliteit zijn en ook de schuifcontacten zeer sterk gecorrodeerd zijn laat ik mijn oorspronkelijke idee om een nieuwe strip (met contacten) en toets te maken, varen.
Ik ben dus nu op zoek naar een mechanisch schakelsectie met druktoetsen en contacten zoals afgebeeld op de foto's. Ik denk dat de sectie van het model L4X95T hetzelfde is.
Ook een nieuwe, nette kast zoek ik.
Of een L4X05T (L4X95) slooptoestel, hoeft niet te werken, hoeft geen antenne op te zitten etc, stel ik op prijs.
Prijs komen we wel uit.
Dan kan ik weer een stukje NNG-Veteranen historie tot leven wekken.
Ruud PA0ROJ
