Registrerenproductie code L4X05T (Toestel of techniek)
door Bapaktua
, Haarlem, 29-06-2015, 10:32 (3445 dagen geleden)
Gewijzigd door Bapaktua, 29-06-2015, 10:57
Hallo Maarten,
ik ben benieuwd naar de productie datum van deze L4X05T

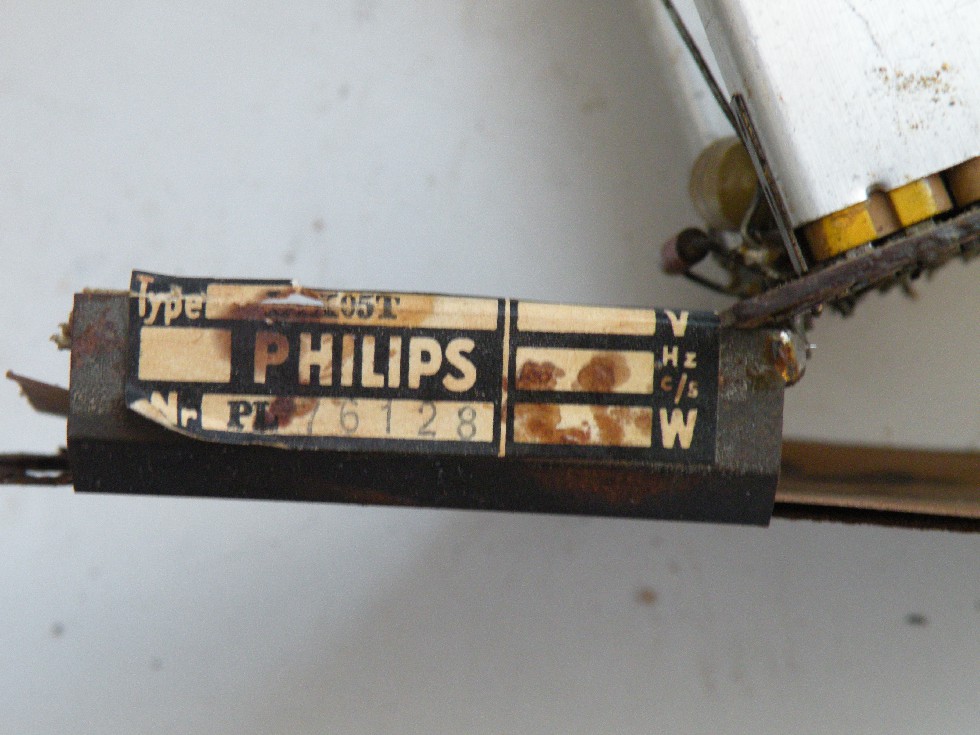

Hierbij enige afbeeldingen van nummers.
Op de print en in de kast.
ruud PAOROJ![[image]](images/uploaded/2015062912315055911e9634d7f.jpg)
![[image]](images/uploaded/2015062912321555911eafbfdc5.jpg)
![[image]](images/uploaded/2015062912323655911ec42e6bd.jpg)
![[image]](images/uploaded/2015062912335755911f15c77c0.jpg)

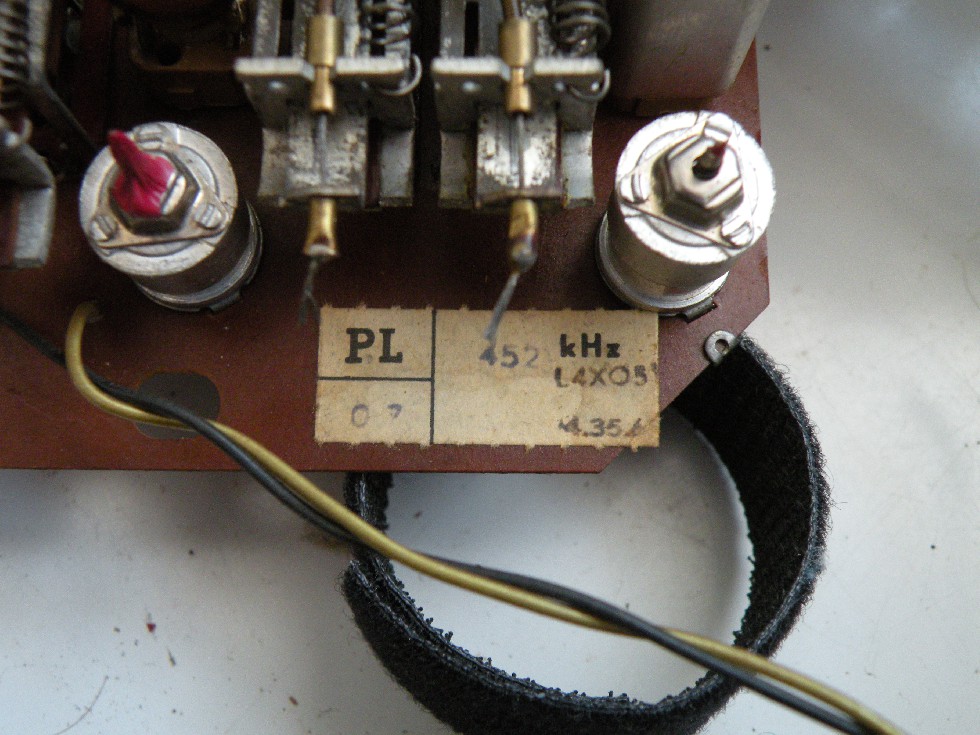

dit papiertje ???
![[image]](images/uploaded/201506291257345591249e2c8e3.jpg)
productie code L4X05T (herzien bericht)
door Maarten Bakker , Haarlem/Delft, 29-06-2015, 10:47 (3445 dagen geleden) @ Bapaktua
Gewijzigd door Maarten Bakker, 29-06-2015, 11:37
Hallo Ruud,
Even een bewerkte versie van mijn bericht, ik heb kennelijk met mijn neus naar de foto's gekeken of mijn computer wilde ze eerst niet allemaal laden.

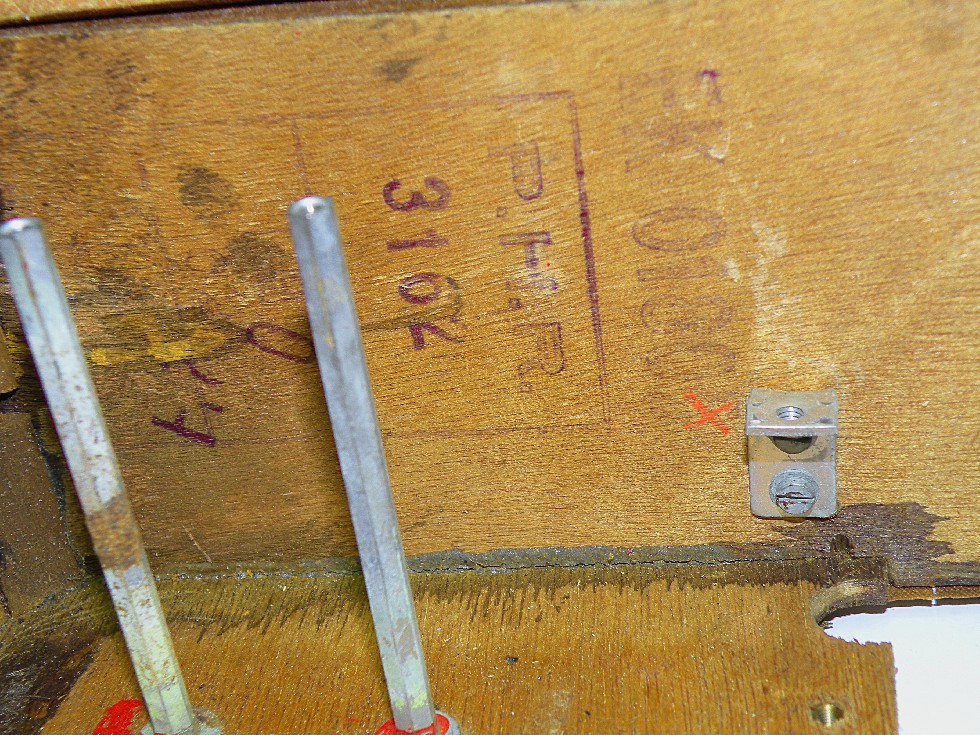

Om te beginnen de kaststempeling: waarschijnlijk 1962 week 31.
De chassissticker geeft meestal de productiedatum op de week nauwkeurig(jaren later is die aanduiding naar het serienummer verhuisd) maar daar is het laatste cijfer niet leesbaar: 4.35.6x
Vermoeden is dus 1962 week 35 (en dan waarschijnlijk de 4e dag van de week, dat eerste cijfer ontbreekt vaak en kan ik niet met zekerheid duiden). Dit zou bevestigd kunnen worden door naar de codes op spoelenbussen en luidspreker te kijken. Die liggen er dan meestal tot een paar weken vóór.

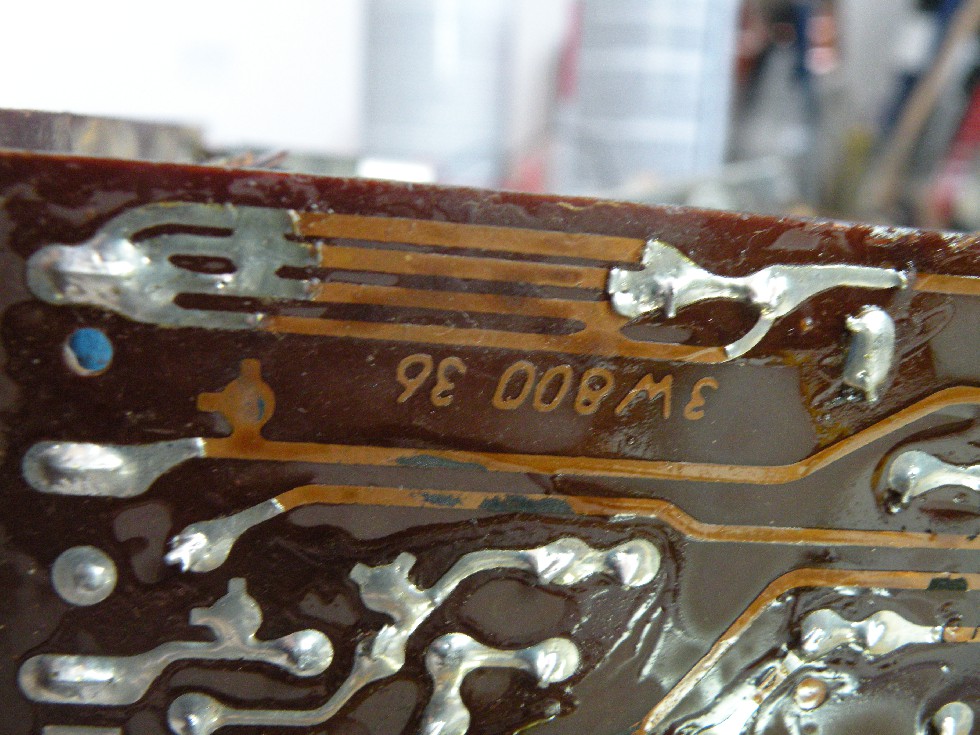

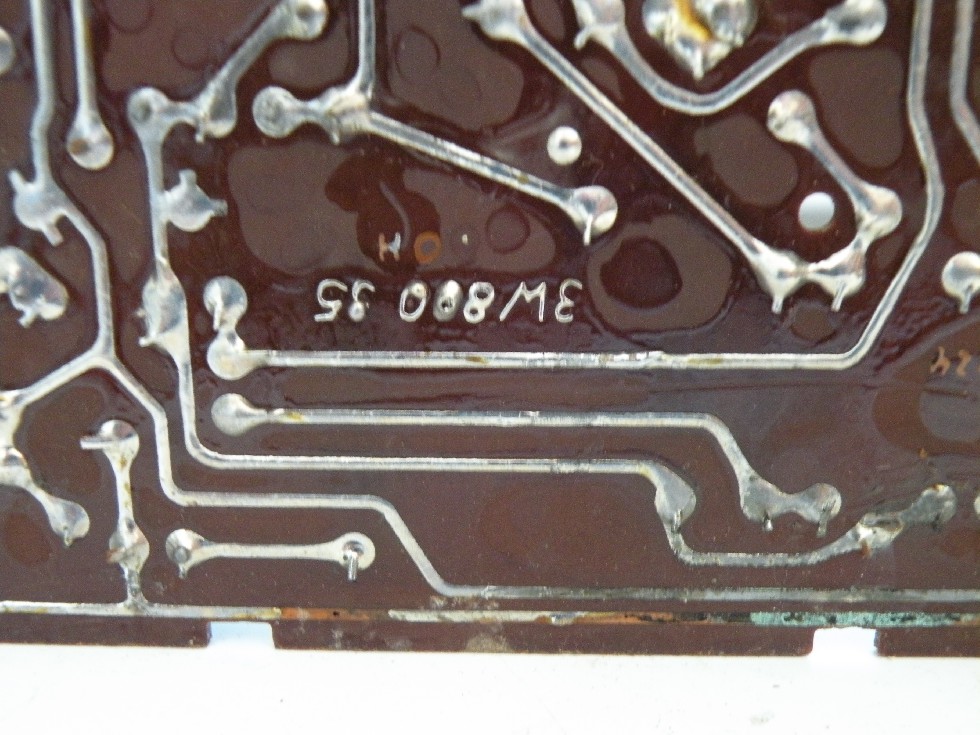

Overigens bedankt voor de codenummers van de printplaten, die komen nergens in de documentatie voor en kunnen soms wel van pas komen om een toestel te identificeren.
productie code L4X05T (herzien bericht)
door Bapaktua , Haarlem, 29-06-2015, 12:28 (3445 dagen geleden) @ Maarten Bakker
Hallo maarten.
In de draad over de reanimatie van deze radio zit ook een foto waarop twee spoelbussen te zien zijn.
Op de luidspreker staat
AD 3500HWZ
51-60 AH
Bedankt en groet, ruud
productie code L4X05T (herzien bericht)
door Maarten Bakker , Haarlem/Delft, 29-06-2015, 23:03 (3445 dagen geleden) @ Bapaktua
Hallo Ruud,
1962 week 35 wordt door de spoelenbussen (302 en 272 voor week 30 resp. week 27 van 1962) en de kast (week 31 van 1962) bevestigd. Een vrij laat exemplaar dus voor dit model, met een luidspreker die al een tijdje op de plank had gelegen (of ooit vervangen is door een oudere).
productie code L4X05T (herzien bericht)
door Bapaktua , Haarlem, 30-06-2015, 06:11 (3444 dagen geleden) @ Maarten Bakker
OK Maarten.
Ik wist niet dat deze radio ook nog midden '62 werd gemaakt.
Nuja, alles is nu bekend.
Ik ga nu proberen de radio spelend te krijgen.
Op zoek gaan naar een nieuwe kast, een nieuwe druktoets schakelaar unit etc,
is eigenlijk zinloos, maar spelen zal hij!!!
Ik ga wel op een zoek naar een andere L4X05T die wel in orde is.
Kan ik deze radio als spare-unit gebruiken.
Nogmaals bedankt voor de info.
ruud PA0ROJ
productie code L4X05T (herzien bericht)
door Bapaktua , Haarlem, 01-07-2015, 19:36 (3443 dagen geleden) @ Maarten Bakker
Gewijzigd door Bapaktua, 01-07-2015, 19:37
Hallo maarten,
bij het bestuderen van de onderdelen zag ik dat de eerste transistor geen OC170 was maar een AF116.
Ziet er origineel uit.
Deze transistor is inderdaad pas van af 1962 toegepast.
groet, ruud
NB, nu nog op zoek naar de Service Notes van de L4X05T in de uitvoering mat een AF116.
Ik heb dus nu drie uitvoeringen van de L4X05T
1e. de gewone Philips
2e. de uitvoering met smoorspoel (Australisch)
Beide met OC170 als eerste transistor en de
3e. uitvoering met een Af116 als eerste transistor en met smoorspoel.
ruud PA0ROJ
