RegistrerenEen gokje wagen met de dobbelsteen? (Toestel of techniek)
door Roland Huisman
, Zwolle, 16-07-2015, 11:12 (3428 dagen geleden)
Hallo mensen,
Afgelopen woensdag was ik met een vriendin wezen neuzen bij wat kringloopwinkels.

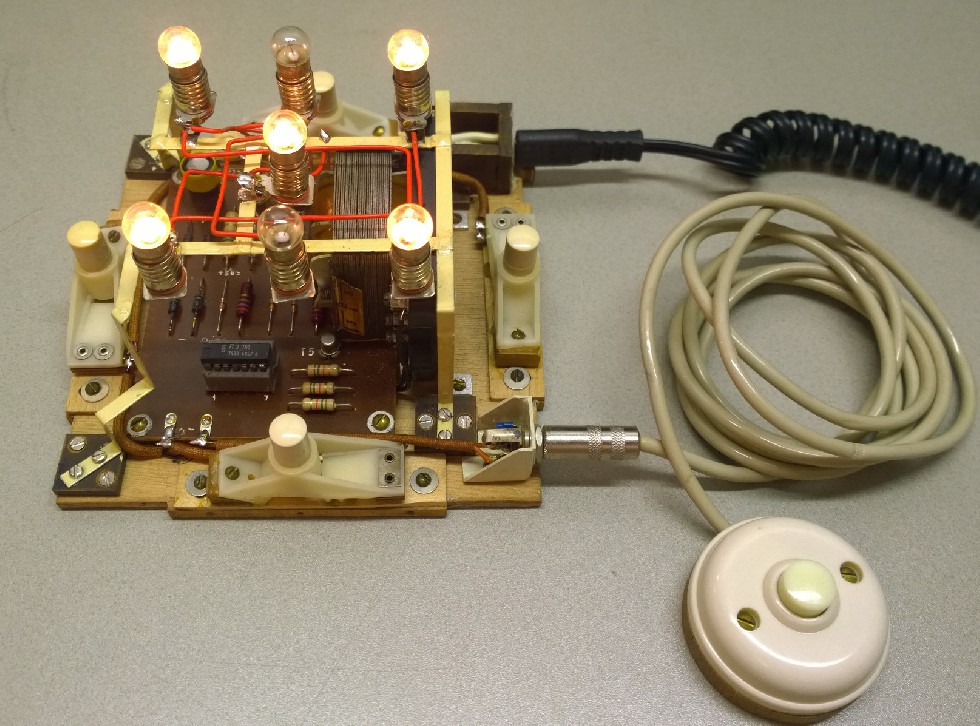

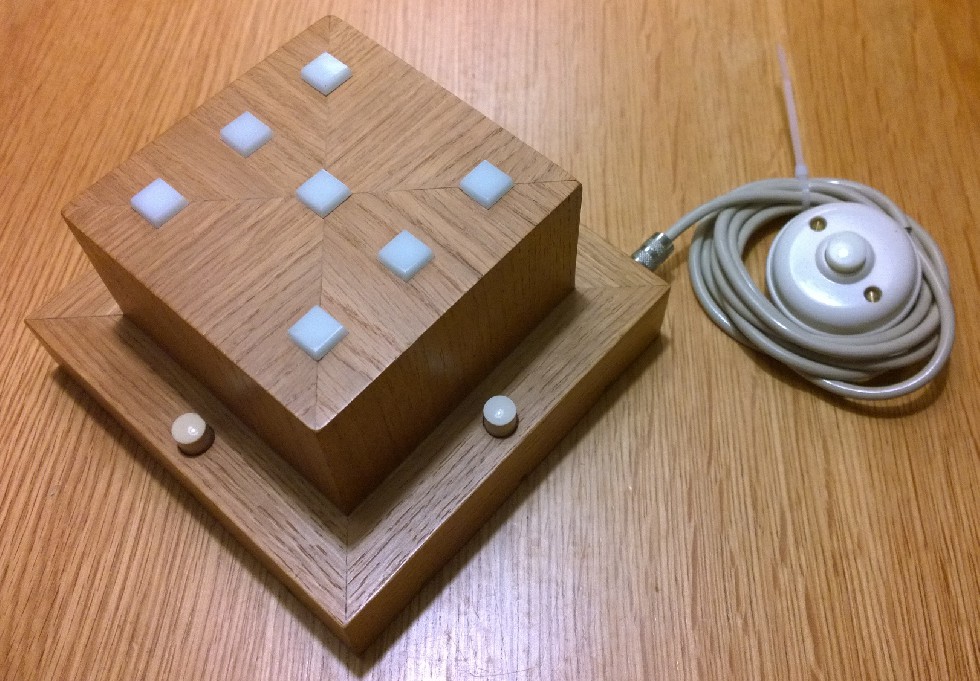

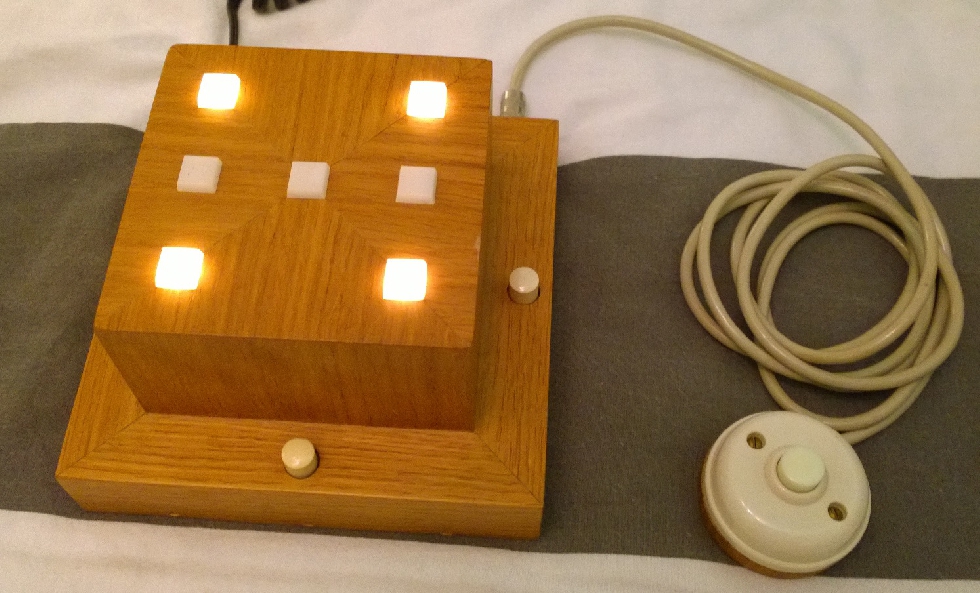

Mijn oog viel bij binnenkomst op een heel mooi gemaakt houten doosje
met rondom vier knopjes en 7 lampjes bovenop. Ik gok zo begin jaren 70. Dat moest mee!

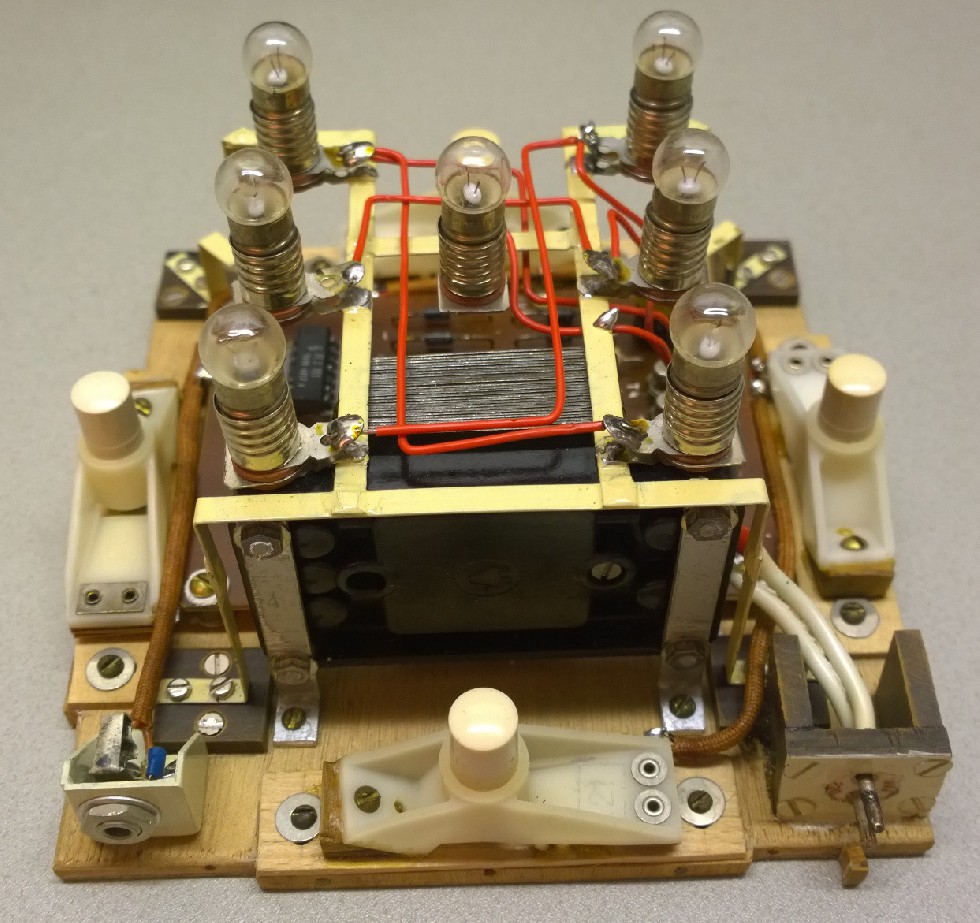

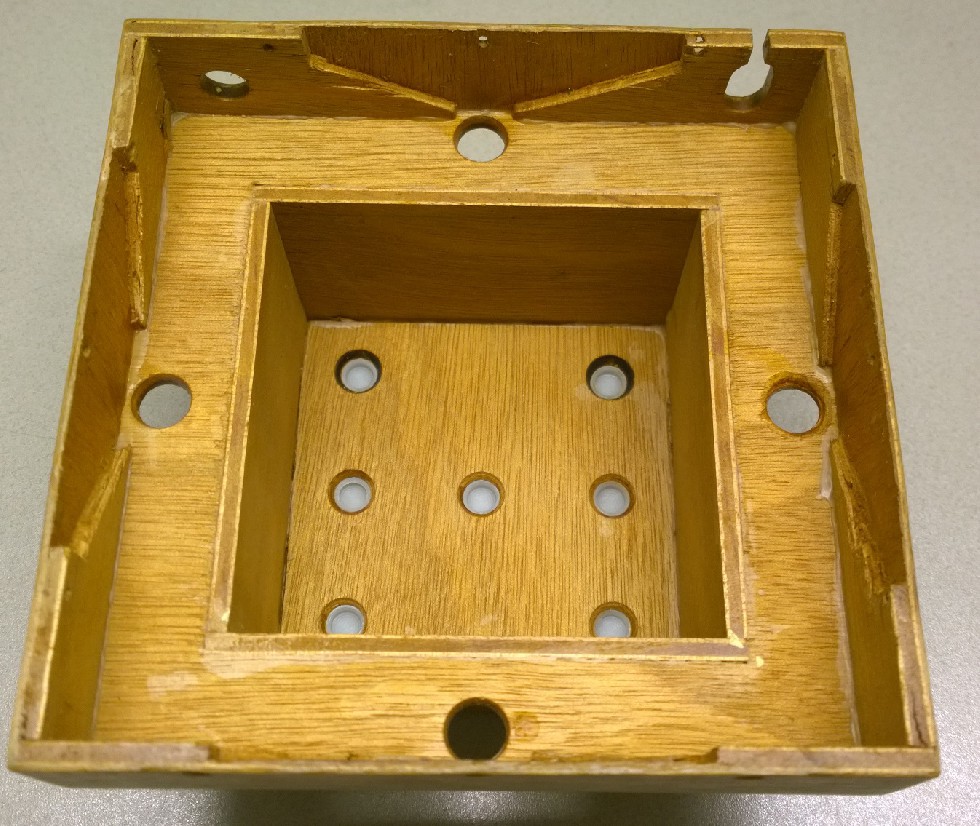

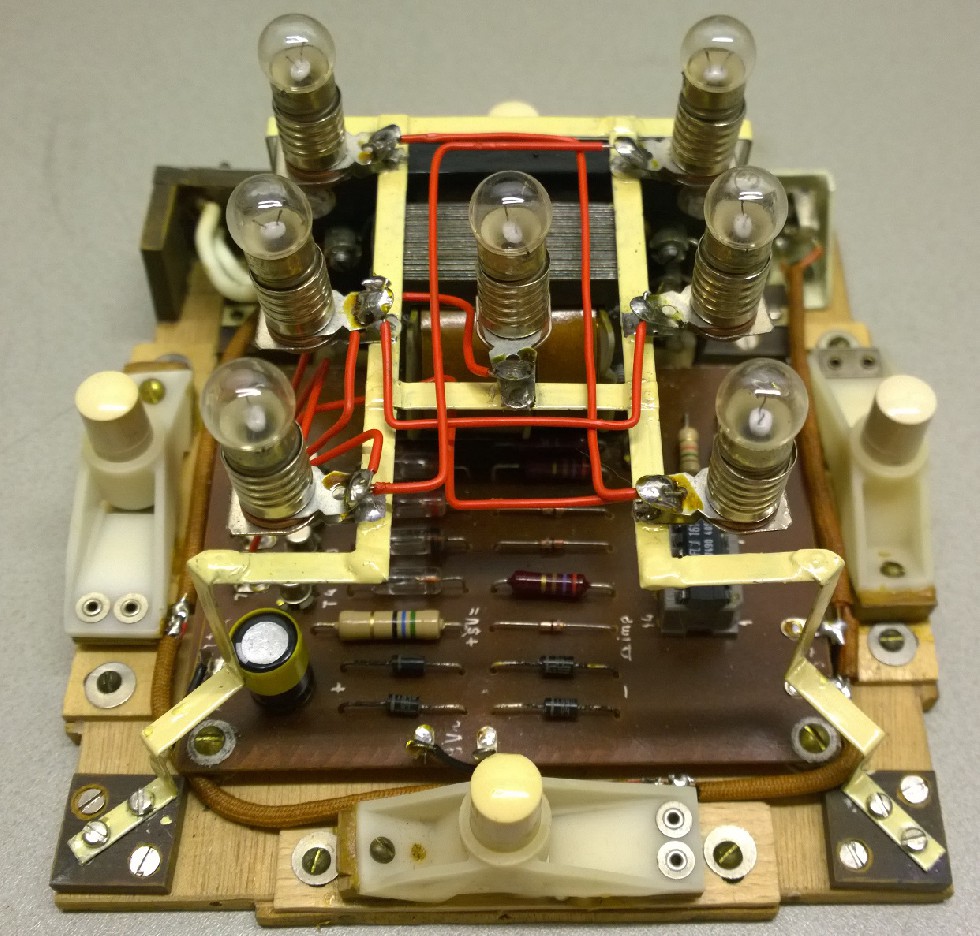

Niet alleen van buiten maar ook binnen een erg mooi stukje huisvlijt.
Kent iemand de herkomst van het elektronisch ontwerp?
![[image]](images/uploaded/2015071613043555a78fc3f1c4b.jpg)
![[image]](images/uploaded/2015071613044555a78fcdbaa49.jpg)
![[image]](images/uploaded/2015071613045355a78fd54685d.jpg)
![[image]](images/uploaded/2015071613050255a78fde100cb.jpg)
![[image]](images/uploaded/2015071613051155a78fe7a4201.jpg)
![[image]](images/uploaded/2015071613052055a78ff100ce2.jpg)
![[image]](images/uploaded/2015071613052955a78ff91eca9.jpg)
Groeten, Roland
Een gokje wagen met de dobbelsteen?
door Willem.H.N. , Enschede, 16-07-2015, 11:24 (3428 dagen geleden) @ Roland Huisman
Het zou 1 van de 3 schakelingen kunnen zijn uit het Printenboek
van Elektuur ontwerpen 1971/72
grt. willem
--
Lukt het niet?
gebeurt mij ook wel eens.
Een gokje wagen met de dobbelsteen?
door henkk56 , 16-07-2015, 14:56 (3428 dagen geleden) @ Roland Huisman
Ze hebben er in ieder geval ook 4 T65's voor gesloopt.
Henk
Een gokje wagen met de dobbelsteen?
door petrus bitbyter , Rotterdam, 16-07-2015, 15:02 (3428 dagen geleden) @ Roland Huisman
Een zeer fraai staaltje zelfbouw. Lijkt wel meubelmakers werk.
Het achterhalen van het ontwerp is nogal lastig. In de loop van de jaren zijn er wel duizenden verzonnen. Wat helpen kan, is het type van het toegepaste IC. Met aan zekerheid grenzende waarschijnlijkheid een 74xx, waarbij de xx natuurlijk cruciaal is.
petrus bitbyter
Een gokje wagen met de dobbelsteen?
door Dominic , Breda, 16-07-2015, 16:44 (3428 dagen geleden) @ petrus bitbyter
De gebruikte chip is een FLJ-161, stukje logica van Siemens, ontwikkeld in de eerste helft van de jaren '70. Komt grotendeels overeen met de 7490 TTL counter.
Dominic
Een gokje wagen met de dobbelsteen?
door Maurice
, Dordrecht, 16-07-2015, 16:58 (3428 dagen geleden) @ Roland Huisman
Iets uit de jaren 70.
Ieder geval zo te zien met een 7490
Zo iets: elektuur 1972
Pagina 539
Een gokje wagen met de dobbelsteen?
door Willem.H.N. , Enschede, 16-07-2015, 17:07 (3428 dagen geleden) @ Maurice
Gewijzigd door Willem.H.N., 16-07-2015, 17:09
Iets uit de jaren 70.
Ieder geval zo te zien met een 7490Zo iets: elektuur 1972
Pagina 539
Dat waren dus de 3 varianten die ook staan in het verzamel printenboek.
--
Lukt het niet?
gebeurt mij ook wel eens.
Een gokje wagen met de dobbelsteen?
door Maurice , Dordrecht, 16-07-2015, 17:12 (3428 dagen geleden) @ Willem.H.N.
Denk de Oscillator/Klok komt van de 50Hz.
De vele drukker zodat ieder zijn eigen knop heeft maar feitelijk is er maar 1 knop.
Hoef je geval niet steeds te draaien.
schema 4093 klok echter in dit geval dus uit de AC 50Hz gedestilleerd,
denk rond T5
![[image]](https://mancave.conrad.nl/wp-content/uploads/dobbelsteen.gif)
Een gokje wagen met de dobbelsteen?
door soundman2 , Wouw, 16-07-2015, 17:15 (3428 dagen geleden) @ Maurice
Gewijzigd door soundman2, 16-07-2015, 17:18
Iets uit de jaren 70.
Ieder geval zo te zien met een 7490Zo iets: elektuur 1972
Pagina 539

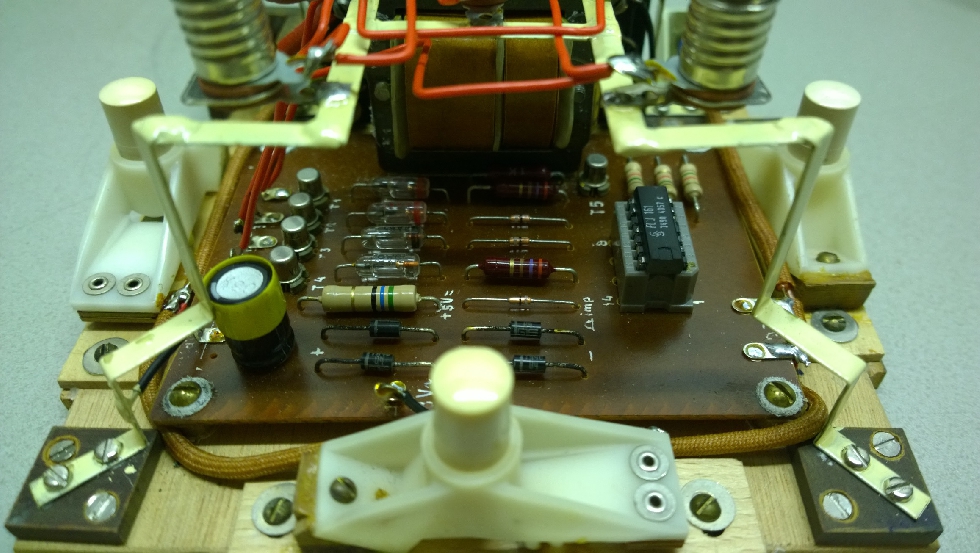

Ik zie een weerstand van 270 ohm (R1) en 56 ohm(R7) op de foto's en die zitten ook in het ontwerp op pag 539.
Ook het aantal transistors lijkt te kloppen.
Soundman2
Een gokje wagen met de dobbelsteen?
door robot797 , Rijssen, 16-07-2015, 19:55 (3428 dagen geleden) @ Roland Huisman
wat een mooi apperaat
gefeliciteerd met die vonst
--
Groeten Peter Veldman
Een gokje wagen met de dobbelsteen?
door Roland Huisman , Zwolle, 19-07-2015, 17:12 (3425 dagen geleden) @ Roland Huisman
Hallo mensen,
Bedankt voor de vele reacties
Ik had zelf ook al zo'n vermoeden dat het een Elektuur ontwerpje zou kunnen zijn.
Alleen welke? Ik geloof dat dat inmiddels wel duidelijk is
Ach ja, het is eens iets anders dan een radio, TV of computer...
Groeten, Roland
Een gokje wagen met de dobbelsteen?
door Hans van Kampen , Voorhout, 19-07-2015, 19:54 (3425 dagen geleden) @ Roland Huisman
Inderdaad Roland, dat maakt de hobby ook zo leuk.
Zo ook ik die aanvankelijk begon met portable radio's met buizen en het terrein verlegde naar communicatieontvangers, zenders, luchtvaart elektronica (allen met buizen) en via meetinstrumenten ook een beetje ben beland in overige zaken (al of niet zelfs) met buizen en je zag (of niet) mijn pick-upje met 2 buis versterkertje en een klein transistor bandrecordertje en eveneens van Ruud over genomen en tevens van Ben een hele partij mini (kleuren) TV-tjes en had zelf al een aantal mini kleuren TV-tjes.
Het kan alle kanten op gaan zoals jij van je Kerkhof TV project, via oude computers/calculators naar een elektronische dobbelsteen.
Veel plezier ermee Roland, leuk ding.
Hans
--
