onbekende zelfbouwvoeding

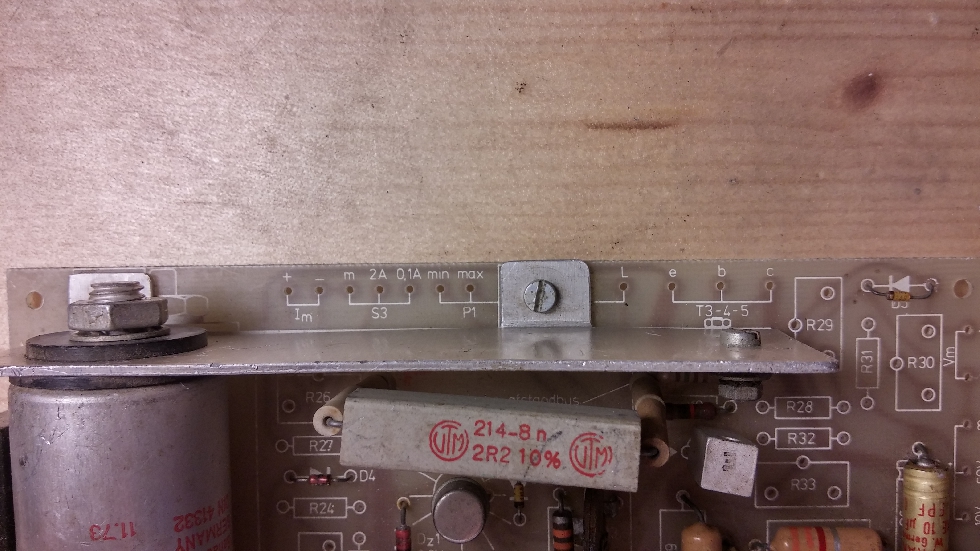

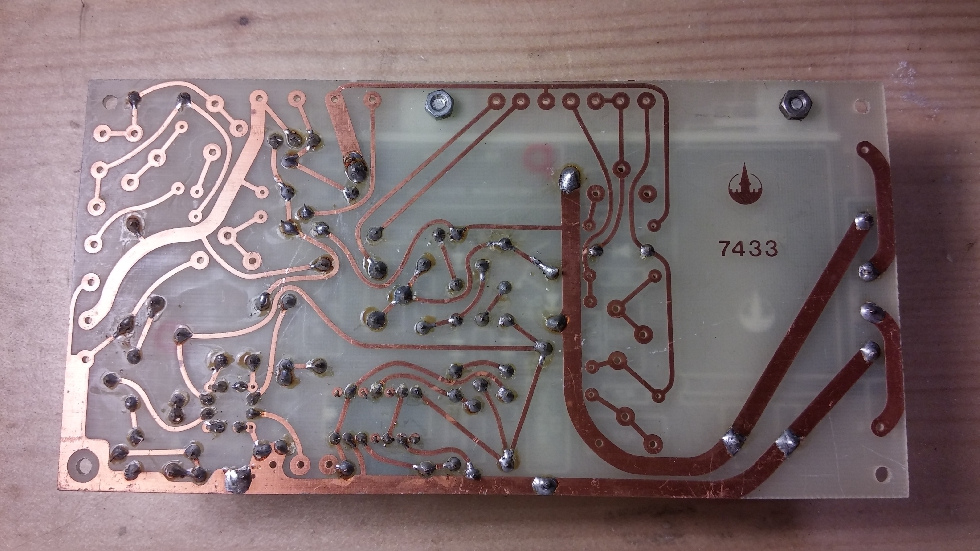

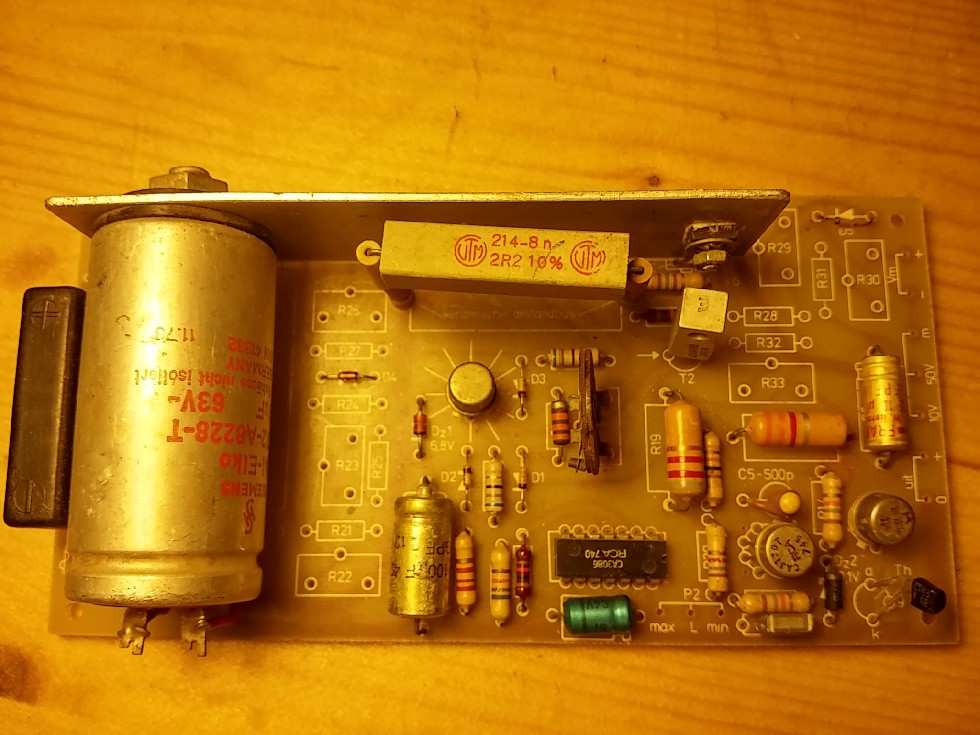

In mijn rommeldoos ligt al een tijdje deze onafgebouwde voeding.

Foto's zijn gemaakt met mm telefoon maar scherp genoeg denk ik.

Kan iemand me vertellen waar deze vandaan komt, en is er eventueel een schema van?

Als ik de specificaties bekijk dan kan het een leuke voeding worden, 0-10-50 v 0,1/2 ampere.

[image]

3812 keer gelezen

Hallo Ronnie,

Het logo lijkt op iets van de Muiderkring, mogelijk is het een Radio Bulletin ontwerp? Wellicht dat iemand anders (een Amroh kenner) er zijn licht op kan laten schijnen....

--
Met vriendelijke groet,

Leo Snoeren

https://www.rrd.link/ (onder constructie)

leosnoeren(apenslingertje)freedom.nl

Reageer op dit bericht

3635 keer gelezen

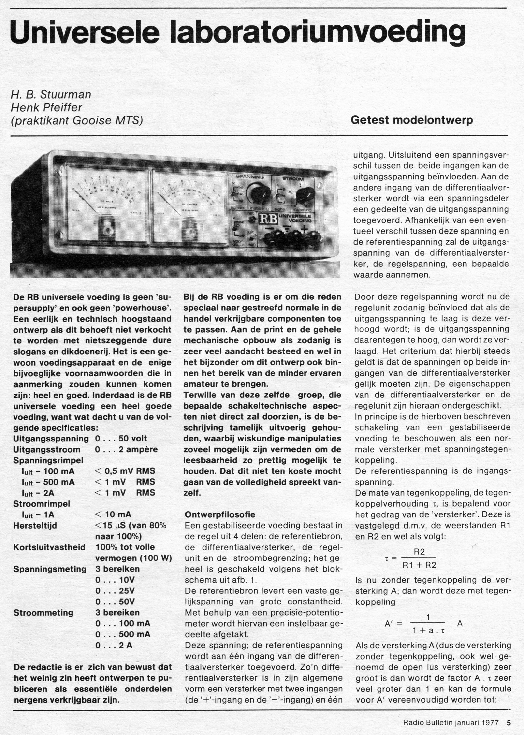

Print van universele laboratoriumvoeding uit RB jan./feb. 1977.

petrus bitbyter

Reageer op dit bericht

3609 keer gelezen

super!

het schema staat op circuitsonlne!

http://www.circuitsonline.net/forum/view/109270/1/voeding+regelbare?query=voeding+regelbare&m...

Ik ga eens kijken wat we met dit ding ga doen

Reageer op dit bericht

3644 keer gelezen

En zo zou het er uit kunnen zien als je alle ontbrekende onderdelen nog kunt begaan.
[image]
Maar met wat aanpassingen is er best nog wel wat van te maken.

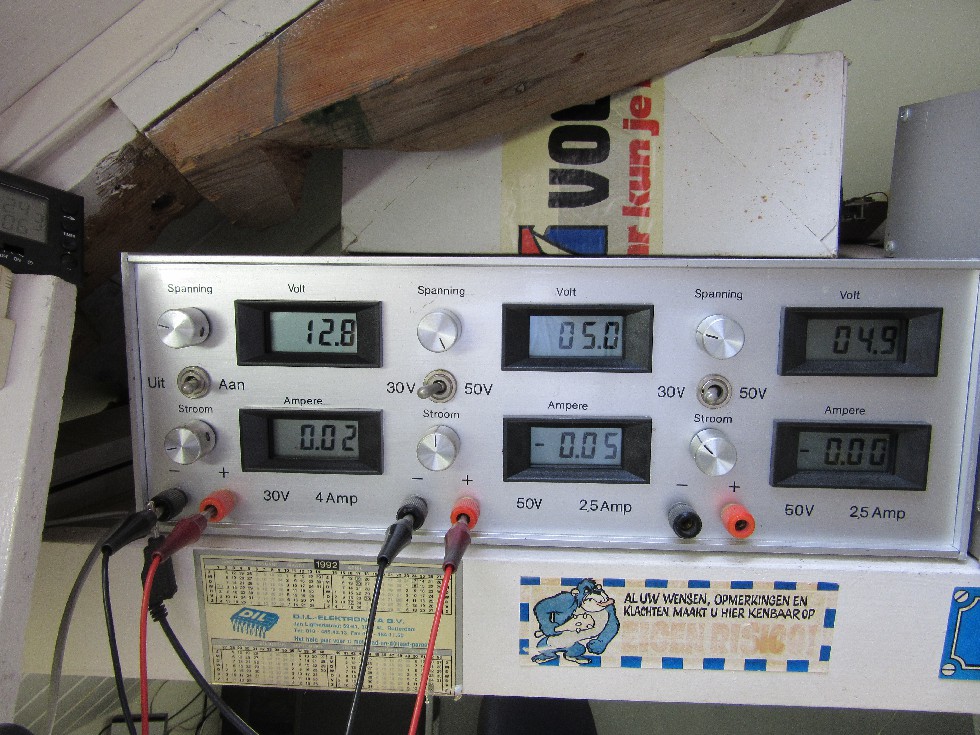

Ik heb er zelf een drievoudige voeding van gemaakt, en daar zitten wegens ruimtegebrek de koelblokken achterop de kast gemonteerd.
De trafo's zijn van het ringkerntype, erg makkelijk om er wat extra wikkelingen bij te maken voor de (digitale) spanning en stroommeters die het beste aparte (gescheiden)voedingen moeten hebben [image]
Zo nodig wil ik het complete artikel wel scannen, of je moet de betreffende RB's ergens opscharrelen, is ook mooi als naslagwerk voor de toen gebruikte technieken/materialen.
