Advies gevraagd:
Kan ik in dit toestel gemakkelijk een permanente composiet video ingang maken?
Ik dacht zelf aan punt TS350 / R350.
Correct?
link naar volledige manual

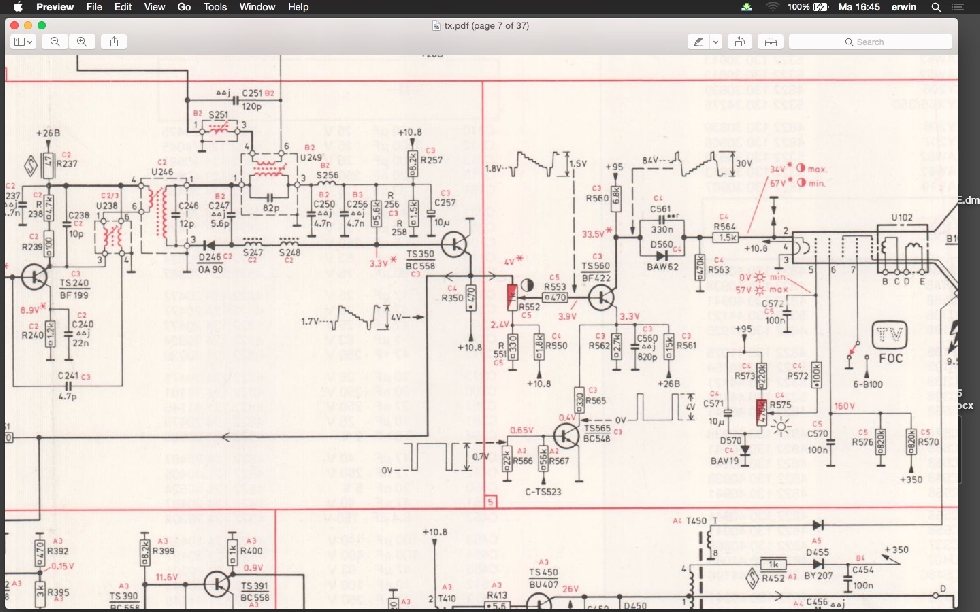

![[image]](images/uploaded/2015082416593655db31589fd1e.jpg)
composiet video ingang creëren in 12b711
door kris
, Gent, België, 24-08-2015, 15:18 (3476 dagen geleden) @ erwin 5huizen
Dat punt heeft niet de aarde als referentie dus je gaat via een koppelcondensator moeten werken. let op voor massasluitingen.
tevens staat er volgens de manual 4 Vtt op, composiet is maar 1 volt...
Zeker is als je op dat punt composiet induwt, je iets te zien gaat krijgen, maar waarschijnlijk moet het signaal eerst versterkt worden om een normaal contrast te verkrijgen.
groeten
Kris
composiet video ingang creëren in 12b711
door ruudtx , Utrecht, 24-08-2015, 16:44 (3476 dagen geleden) @ kris
Bij gebruik koppelcondensator in video lijn, verandert dan niet de nulinstelling dus helderheid volgens beeldinhoud, zonder gelijkstroom hertsteller.
composiet video ingang creëren in 12b711
door kris , Gent, België, 24-08-2015, 17:39 (3475 dagen geleden) @ ruudtx
Bij gebruik koppelcondensator in video lijn, verandert dan niet de nulinstelling dus helderheid volgens beeldinhoud, zonder gelijkstroom hertsteller.
Gelukkig komt de gelijkstroomhersteller pas later in de schakeling
.
Maar zelfs zonder krijg je een bekijkbaar beeld.
groeten
Kris
composiet video ingang creëren in 12b711
Maar zelfs zonder krijg je een bekijkbaar beeld.
Naar verwachting is dat zelfs met opengedraaide C regelaar niet voldoende lijkt me?
Welke waarde koppelC is hier geschikt?
Heb je een simpele torschakeling om dat signaal op 4V te krijgen?
Of kan ik simpelweg R553 en R372 (sync) verlagen?
Kan ik de verbinding met TS350 zonder problemen in stand houden?
Gaat de terugkoppeling via R351 nog roet in het eten gooien?
groet,
erwin
composiet video ingang creëren in 12b711
door kris , Gent, België, 24-08-2015, 19:27 (3475 dagen geleden) @ erwin 5huizen
Maar zelfs zonder krijg je een bekijkbaar beeld.
Naar verwachting is dat zelfs met opengedraaide C regelaar niet voldoende lijkt me?
Welke waarde koppelC is hier geschikt?
Heb je een simpele torschakeling om dat signaal op 4V te krijgen?
Of kan ik simpelweg R553 en R372 (sync) verlagen?
Kan ik de verbinding met TS350 zonder problemen in stand houden?
Gaat de terugkoppeling via R351 nog roet in het eten gooien?groet,
erwin
zelfs met opengdraaide C regelaar zal het contrast idd niet aan je verwachtingen voldoen. Er zijn simpele torschakelingen die dat voor ej opkrikken, maar ik heb er geen bij de hand (en niet de tijd nu om die effe uit te tekenen)
sync zeker niet verlagen.
Je moet het circuit ervoor afkoppelen, anders gaat er ruis mee in het video komen.
als je de 75 ohm afsluitweerstand voor de koppel-C zet, danis een 220µF wel voldoende, anders is een 1000µF gebruikelijk.
wat is je toepassing? een heel eenvoudige manier om er video in te krijgen is bvb een RF modulator. ik geloof dat die dingen tegenwoordig bijna niks kosten.
(of slopen uit een oude videorecorder kan ook...)
groeten
Kris
composiet video ingang creëren in 12b711
Ja RF-modulator is inderdaad een makkelijker oplossing dan extra zwevend torcircuitje aan die pcb te hangen.
Als ik hem straks toch open heb, is nieuw signaal aan de basis van ts350 koppelen wellicht het proberen waard? Geen idee wat de signaalsterkte daar behoort te zijn.
Wat betreft die afsluitweerstand:
ik neem aan dat je bedoelt originele signaal met R75Ohm naar massa trekken?
of moet ik dat nieuwe composiet signaal vóór de nieuwe koppelC ook met 75 Ohm naar massa trekken?
composiet video ingang creëren in 12b711
door kris , Gent, België, 25-08-2015, 13:35 (3475 dagen geleden) @ erwin 5huizen
Ja RF-modulator is inderdaad een makkelijker oplossing dan extra zwevend torcircuitje aan die pcb te hangen.
Als ik hem straks toch open heb, is nieuw signaal aan de basis van ts350 koppelen wellicht het proberen waard? Geen idee wat de signaalsterkte daar behoort te zijn.Wat betreft die afsluitweerstand:
ik neem aan dat je bedoelt originele signaal met R75Ohm naar massa trekken?
jawel, weerstandje van de kern van de coax naar de mantel voor je de tussenversterker ingaat (tenzij die zijn eigen afsluitweerstand heeft)
of moet ik dat nieuwe composiet signaal vóór de nieuwe koppelC ook met 75 Ohm naar massa trekken?
nee, je zit dan immers niet meer op een coaxlijn .
zelfs zonder versterker en afsluitweerstand moet je uiteraard een beeld zien als je dit invoegt op het punt dat je zelf aangaf in je starttopic. (dit enkel in het circuit inserten over een koppelcondesator)
groeten
Kris
composiet video ingang creëren in 12b711
door ruudtx , Utrecht, 24-08-2015, 16:45 (3476 dagen geleden) @ erwin 5huizen
Hoe zit het met de voeding, is die gescheiden van net?
composiet video ingang creëren in 12b711
door soundman2 , Wouw, 24-08-2015, 17:01 (3475 dagen geleden) @ ruudtx
netvoeding wel. accuvoeding niet. Schema staat op FSM
Soundman2
composiet video ingang creëren in 12b711
door Maarten Bakker , Haarlem/Delft, 24-08-2015, 23:11 (3475 dagen geleden) @ ruudtx
Gewijzigd door Maarten Bakker, 24-08-2015, 23:13
Bij portables die ook op 12V lopen eigenlijk altijd. Van deze weet ik het zeker, maar dit geldt voor in de regel voor ongeveer alle draagbare zwartwittoestellen vanaf 1970 en een aantal eerdere.
