Philips code mechanische onderdelen (Gezocht)

door Bapaktua , Haarlem, 02-11-2015, 11:56 (3549 dagen geleden) @ verbeek
Gewijzigd door Bapaktua, 02-11-2015, 12:08

Ik was inderdaad alleen op zoek naar een lijst waarin ik de gegevens van de
mechanische onderdelen kon terug vinden aan de hand van de gegeven Philips nummers.
Specifiek ging het om de gegevens van boutjes en opsluit ringen/C-ringen (circlips).
Ik ben weer een beetje de tape recorder wereld ingedoken en merk dat in de loop van de tijd er door "technici" vernieuwingen zijn uitgevoerd.
Een M2,6 boutje in een M2,5 gat geschroefd of een te losse opsluitring geplaatst.
Ook merkte ik dat in licentie gebouwde apparatuur soms engelse/amerikaanse maat-uitvoeringen worden toegepast.
Past een metrisch boutje dus net even niet.
Maar ik heb inmiddels weer een boel kennis opgedaan.
Ook oude en vergeten kennis is na meer dan 50 jaar weer boven komen drijven.
Het viel mij op dat in "buitenlandse" Service Information documentatie vaak wel
aanvullende technische gegevens worden vermeld.

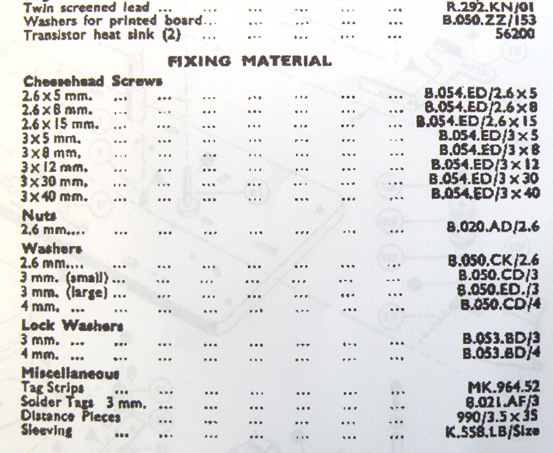

Als voorbeeld een Engelse EL3585 documentatie waarin wel extra gegevens worden vermeld.
Zie foto.
Let op de benaming voor een metrisch boutje met platte kop "Cheese head screw".
Helaas komen die nummers weer niet overeen met de "Nederlandse" documentatie.
Buiten dit onderwerp
In die Engelse documentatie vond ik tussen mijn boeken een technisch Nederlands-Engels woordenboek wat in eigen beheer door Philips is gedrukt.
Het is gedrukt door de
Centrale Repro Licht
Philips Eindhoven
1 februari 1985

Dit vertaal woordenboek (600 Bladzijden) bestaat uit meer dan 30 000 technische omschrijvingen/benamingen.
Was bedoeld voor het vertalen van Nederlandse (technische.elctronische) documentatie naar het Engels.
ruud PA0ROJ
