Registreren22RB444 (Toestel of techniek)
door henk43
, Bovensmilde, 10-03-2010, 16:26 (5374 dagen geleden)
Gewijzigd door henk43, 10-03-2010, 16:30

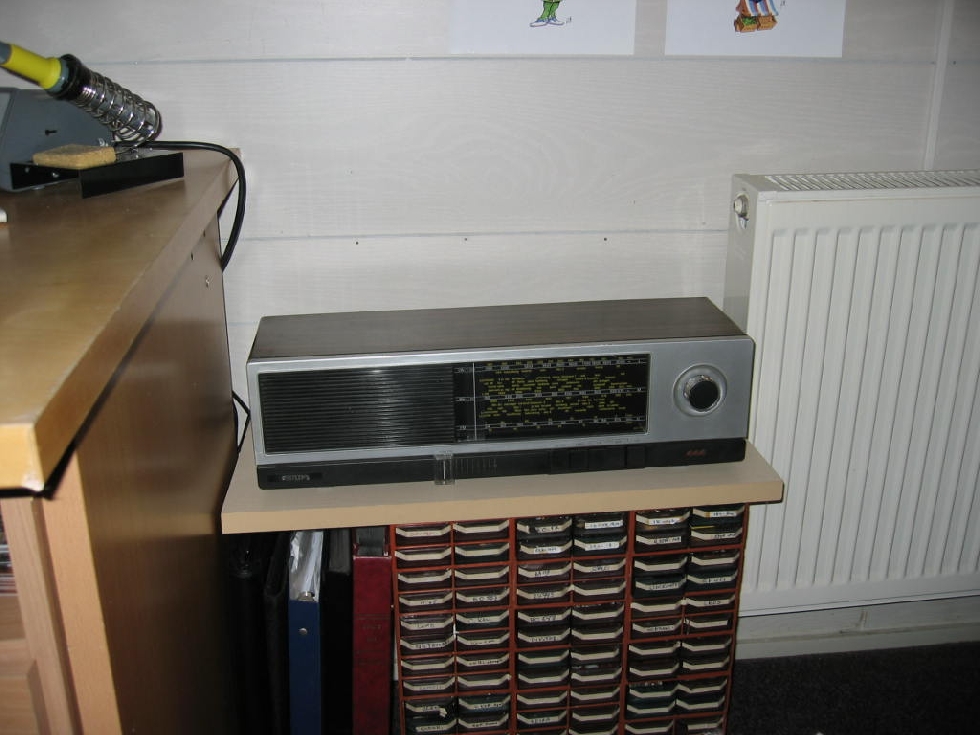

Vandaag ben ik tegen een Philips 22RB444 aangelopen. Alhoewel kleine buizenapparaten van 1945 tot 1960 mijn voorkeur hebben kon ik hen niet laten staan.Het toestel speelt na een behandeling als nieuw. Is lekker gevoelig zowel op FM als AM.
Maar nu mijn vraag :wanneer is deze radio geproduceerd? Aan de onderdelen te zien (AC torren in de eindtrap)tussen 1965 en 1970.Op internet kan ik vrij weinig over deze tafelradio vinden.
gr. henk
22RB444
door henk43 , Bovensmilde, 10-03-2010, 18:52 (5374 dagen geleden) @ henk43
Ik heb hem inmiddels op de NVHR site gevonden.
het toestel is van 1974.
gr henk![[image]](images/uploaded/201003101852034b97ea538c9c2.jpg)
22RB444
door Maarten Bakker
, Haarlem/Delft, 10-03-2010, 19:46 (5374 dagen geleden) @ henk43
Om de datum, plaats van fabricage, etc. te bepalen kan je naar de stickertjes kijken. Naast het gewone modelnummer en serienummerstickertje zit er op het chassis meestal nog een stickertje waarop de productiedatum en middenfrequentie te vinden zal zijn. De letters voor het serienummer en/of op dit stickertje geven de plaats van fabricage aan.
Dat je een exemplaar uit 1974 hebt gevonden betekent niet persee dat de jouwe niet 1 of 2 jaar eerder of later geproduceerd kan zijn.
22RB444
door kris , Gent, België, 10-03-2010, 21:06 (5374 dagen geleden) @ Maarten Bakker
tussen 65 en 70 waren de Hf/MF trappen ook nog germanium en de kast was nog mooi, in de 70-ies werd het HF/MF silicium en de kasten spuuglelijk.
Dit is duidelijk een radio uit de vervalperiode van de tafelradio
. En het werd nog erger!
groeten
Kris
22RB444
door henk43 , Bovensmilde, 11-03-2010, 09:13 (5373 dagen geleden) @ kris
Hallo Kris en Maarten,
Bedankt voor jullie reaktie,
Ik heb de hele kast afgespeurd maar helaas er zitten geen stikkers in zelfs niet van de m.f. en toch is deze radio nooit in reparatie geweest.
Wat betreft de kast ja die is van goedkoop plastik .Dit is helemaal goedkope produktie geweest als ik het service luik ook bekijk . Wat wel opvalt is de erg lange ferroceptorantenne en de goede ontvangst op zowel Fm als Am.
gr. henk
22RB444
door Maarten Bakker , Haarlem/Delft, 11-03-2010, 17:57 (5373 dagen geleden) @ henk43
Gewijzigd door Maarten Bakker, 11-03-2010, 18:02
Nou ben ik toch wel benieuwd. Zou je eens een scherpe foto van de achterkant en een scherpe fofo van de binnenkant kunnen maken? Schijnbaar is het een weinig voorkomend model en het zou ook zomaar kunnen dat het toestel bij een andere fabrikant werd betrokken.
Aanvulling: Uit de servicemanual op Nostatech kan ik opmaken dat het om een gewoon Nederlands/Belgisch ontwerp gaat. Kennelijk zijn de stickertjes er afgevallen voor zover aanwezig. Ook dat op de achterwand zelf kennelijk?
22RB444
door henk43 , Bovensmilde, 11-03-2010, 19:55 (5373 dagen geleden) @ Maarten Bakker
Gewijzigd door henk43, 11-03-2010, 19:57
Dag Maarten,

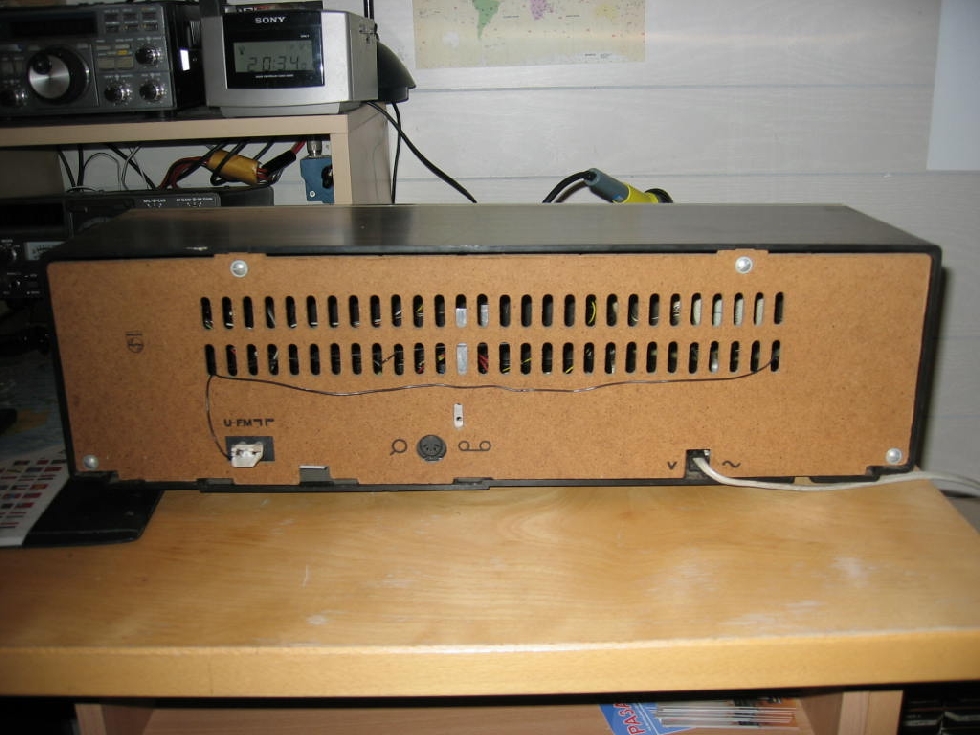

Hierbij een foto van de achterwand waarop geen plaats te vinden is waar ooit een sticker gezeten zou kunnen hebben wel een Philips stempel een beetje amateuristisch.

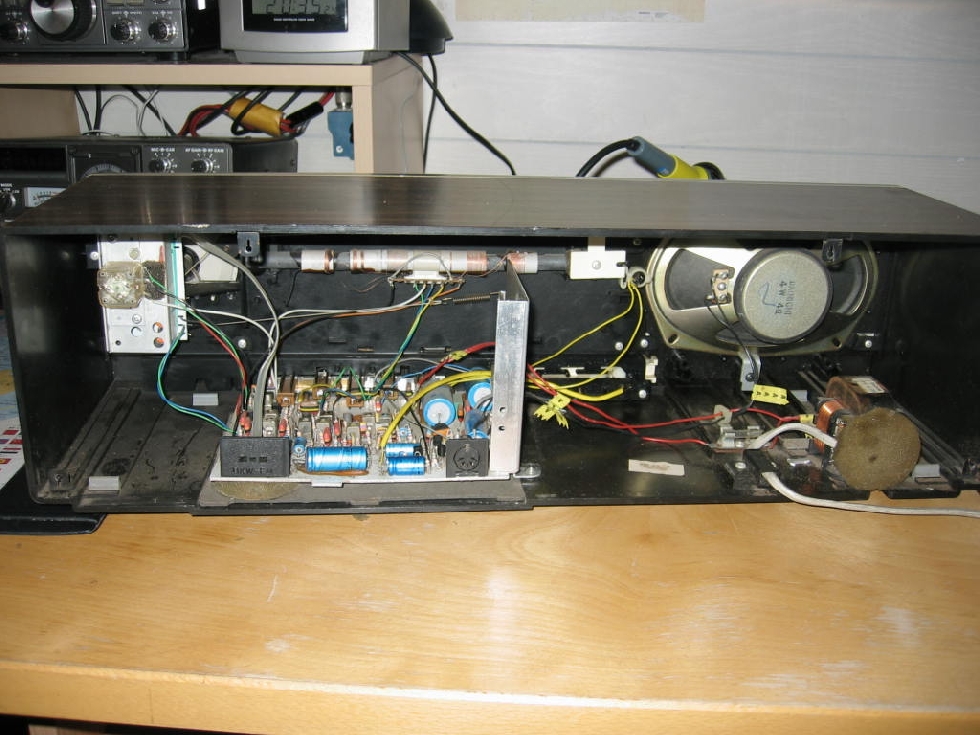

Op de interieurfoto is duidelijk ter zien dat het Philips is zoals het fm tunertje de elko,s de voedingstrafo etc.Ook een beetje bij elkaar geraapt vind ik.net of ze wat onderdelen over hadden en daar maar een radio van hebben gemaakt.
De enige sticker geeft de stroom van de zekering aan 800ma
gr. henk![[image]](images/uploaded/201003111953354b994a3f26e92.jpg)
![[image]](images/uploaded/201003111954094b994a6139e30.jpg)
22RB444
door Maarten Bakker , Haarlem/Delft, 12-03-2010, 10:37 (5372 dagen geleden) @ henk43
Gewijzigd door Maarten Bakker, 12-03-2010, 10:40
Erg typisch. Op de speaker na is alles heel duidelijk Philips, en in het schema waren de 3122-nummers op de prinplaat nog te zien. Dus toch wel Nederlands zou je zeggen, maar niet zeker. En dan de bedrading met een labeltje met letters erop (alsof je pluggen zou verwisselen) zoals in de K9 wel toegepast werd... Aparte radio, wees er zuinig op!
P.S. Zit er toevallig geen typestickertje onderop het toestel? Dat kwam ook nog wel eens voor...
22RB444
door franc , Loosbroek, 11-03-2010, 19:51 (5373 dagen geleden) @ henk43
Hoi Henk,
Geen mooi toestel maar deze spelen wel de sterren van de hemel.
En de ontvangst is super!
Kijk even op de magneet van de luidspreker, daar staat vaak een week nummer en het jaartal opgestempeld iets van 15 73 AH.
Of op de voedingstrafo, daar zie je vaak een code van bv WA 203, de 20e week van in dit geval 1973 omdat het uiteraard een jaren 70 radio is.
Op de transistors vind je ook vaak een nummer onder het typenummer.
Er moet iets te vinden zijn waaruit je het jaartal kunt herkennen.
Veel succes ermee!
gr Frank
22RB444
door henk43 , Bovensmilde, 11-03-2010, 20:45 (5373 dagen geleden) @ franc
Hallo Frank,
Op de luidspreker stond alleen een merk gestempeld maar ik heb op de mf print op een moeilijk zichtbare plaats een sticker gevonden waarop zoals Maarten aangaf de middenfrequentie stond. Er stonden 3 getallen op 452 75 en 35 Hieruit leid ik af dat de radio in week 35 van 1975 geproduceerd is.In welk land kon ik niet nagaan. Maar kwa gevoeligheid en selektiviteit is het 1 van mijn betere radio,s
gr. Henk
22RB444
door franc , Loosbroek, 11-03-2010, 21:17 (5373 dagen geleden) @ henk43
Hoi Henk,
Die datum lijkt me ook erg waarschijnlijk.
Die verdomde tafeltoestellen spelen stukken beter dan de zg gettoblasters.
En hebben slechts eentiende van dat vermogen.
Ik heb zelf een oerlelijke Greatz Canzonetta uit die tijd.
En die speelt al 22 jaar bij mij zonder morren en dat 24 uur per dag.
Het geluid wil je niet weten dat is gelijk aan die van een hele goede OTL buizenradio.
En Grundig had ook van die hele goede tafelmodellen zo begin jaren 70.
Toen de eindtrapjes IC's werden ging de kwaliteit hard achteruit.
gr Frank
22RB444
door Maarten Bakker , Haarlem/Delft, 12-03-2010, 10:40 (5372 dagen geleden) @ henk43
Toch nog gevonden dus
Mij lijkt week 35 van 1975 ook erg waarschijnlijk. Als er nergens een letter staat dan wordt het lastig de plaats van productie te achterhalen. De andere aanwijzingen gaan richting Nederland, maar dat is absoluut niet zeker!
Wat staat er op je trafo? WA, PT of V zijn mogelijkheden maar zeggen opzich nog steeds weinig over de herkomst.
