Draadloze koptelefoon Philips SHC8525

Aller eerst allemaal de beste wensen voor het komend jaar.
Als belangrijkst goede gezondheid en een mooi hobby jaar

We beginnen het jaar met een vraag over een draadloze koptelefoon de Philips SHC8525.
De batterijen in de koptelefoon worden niet opgeladen.
Na wat meting blijkt dat L2 is onderbroken.

[image] [image]

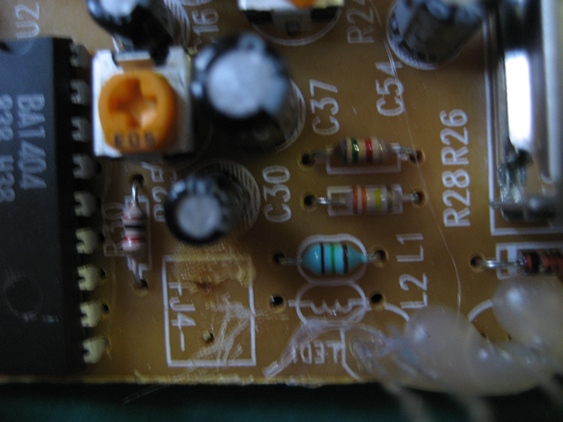

L1 en L2 zitten helemaal aan het einde van het laad circuit

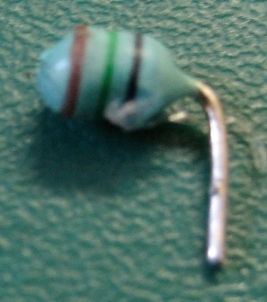

Mijn vraag is hoe lees ik de waarde van de spoel, is dat zwart, groen, bruin of bruin, groen, zwart.
En hoe kritisch zijn deze spoeltjes moet het weer precies dezelfde zijn.

Wat zou het probleem zijn als ik deze spoel door zou door verbinden?

Ik weet wel ze zitten er natuurlijk niet voor niets in, maar zou het gevaarlijk kunnen zijn?

Voor de rest doet het apparaat het prima, alleen moet ik nu de batterijen opladen in een externe lader.

Hessel

Reageer op dit bericht

2235 keer gelezen

Aller eerst allemaal de beste wensen voor het komend jaar.
Als belangrijkst goede gezondheid en een mooi hobby jaar

We beginnen het jaar met een vraag over een draadloze koptelefoon de Philips SHC8525.
De batterijen in de koptelefoon worden niet opgeladen.
Na wat meting blijkt dat L2 is onderbroken.

L1 en L2 zitten helemaal aan het einde van het laad circuit
Mijn vraag is hoe lees ik de waarde van de spoel, is dat zwart, groen, bruin of bruin, groen, zwart.
En hoe kritisch zijn deze spoeltjes moet het weer precies dezelfde zijn.

Wat zou het probleem zijn als ik deze spoel door zou door verbinden?

Ik weet wel ze zitten er natuurlijk niet voor niets in, maar zou het gevaarlijk kunnen zijn?

Voor de rest doet het apparaat het prima, alleen moet ik nu de batterijen opladen in een externe lader.

Hessel

De kleur telling begint volgens mij niet met zwart dus zal bruin/groen zwart zijn maar dan in H/mH /u henry.
Ik vermoed dat het 15 uH is.
Zou ze niet doorverbinden en voor de veiligheid een klein weerstandje van 0,33
ohm vervangen, maar zal door deskundigen wel/niet goed gekeurd worden.
willem.

--
Lukt het niet?
gebeurt mij ook wel eens.

Reageer op dit bericht

2114 keer gelezen

Ik heb het zelfde ding, doet het goed.Even een vraag: heb je de originele nicads er in zitten?Ik had het ding een keer aan laten staan, zodat de accu's helemaal leeg waren.Ik dacht,andere erin en draaien maar.Dat deed ie ook,maar opladen, ho maar!Ik ben gaan zoeken en kwam er achter dat alleen de originele van Philips werden geaccepteerd.Ik heb ze besteld, moest er 4 weken op wachten.Het is de SBC HB550S.Zou het kunnen zijn, dat er in die accu's een diode zit?Want dat spoeltje zit er voor blokkade van HF dacht ik en gaat zelden stuk.Ben benieuwd naar jouw ervaringen.

mvg, Maarten.

Reageer op dit bericht

2063 keer gelezen

Dag Maarten,

Ja dat klopt dat type HB550S zit hier ook in.
Het apparaat geeft een prima geluid, alleen het laden ging niet meer.
Af en toe flikkerde de groene led van charging als ik er wat tegen tikte.
Voor ik door had hoe hij open moest was ik een tijdje verder.
Er waren met een vergrootglas geen losse solderingen te zien.
Voor de spoel had ik spanning en na de spoel niets meer.
Spoel er uit en die viel in twee stukjes uiteen.
Het zou dus een spoel zijn van 100.000uH als ik het goed begrepen heb.
bruin-groen een 1 en 5 nullen, misschien kan iemand dat bevestigen.
Als het een spoeltje alleen voor HF blokkade zou zijn, dan zou ik hem eigenlijk gewoon door kunnen verbinden.

Reageer op dit bericht

2074 keer gelezen

bruin-groen-zwart
15 met nul nullen, dus 15uH zoals eerder aangegeven in deze thread,

Soundman2

Reageer op dit bericht

2020 keer gelezen

Het zou dus een spoel zijn van 100.000uH als ik het goed begrepen heb.
bruin-groen een 1 en 5 nullen, misschien kan iemand dat bevestigen.
Als het een spoeltje alleen voor HF blokkade zou zijn, dan zou ik hem eigenlijk gewoon door kunnen verbinden.

Je telt hier de zwarte niet mee en weet niet hoe je aan 100.000uH komt
want die zijn heel wat groter.
Volgens mij is het echt 15uH.
Wat ik denk dat de batt. mogelijk te sterk ontladen zijn en de lader het niet kan trekken.
In zo'n situatie geef ik de batt. een boost met een regelbare voeding en
meestal mits de batt. niet echt defect zijn lukt het weer te laden in
originele toestand.

Lees net dat Soundman2 het met me eens is betr. de waarde. ;-)

--
Lukt het niet?
gebeurt mij ook wel eens.

Reageer op dit bericht

2023 keer gelezen

[image]

Ben ik de mist in gegaan met het idee van bruin is 1 en groen zijn 5 nullen.
Dat is een fout van mij, het is zoals jullie al schreven bruin is 1 en groen is 5 en de derde ring zwart is dus x 1 is 15 uH.

Zal maandag eens kijken of Elektro Andijk er één kan bestellen.
Dat is hier een witgoed winkel waar je wel alle soorten snaren kunt bestellen.

Blijft over de vraag zou het spoeltje werkelijk onmisbaar zijn?

Hessel

Reageer op dit bericht

2048 keer gelezen

Spoeltje is niet kritisch, er zit in beide aansluitingen naar de accu's een spoeltje om stoorsignalen tijdens het laden tegen te houden.

Pak een oud chassis en zoek naar zo'n spoeltje, werden voor de SMD tijd enorm veel gebruikt.

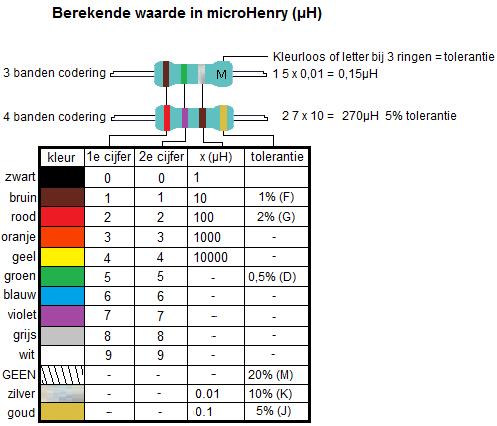

Met de tabel kun je zien of er een spoeltje bij zit wat in de buurt komt.

Reageer op dit bericht

1929 keer gelezen
