Grundig radiomeubel -> stroom (Toestel of techniek)

door Maurice , Dordrecht, 03-02-2016, 00:51 (3227 dagen geleden) @ Chielini
Gewijzigd door Maurice, 03-02-2016, 01:10

Kijk iemand die ieder geval begrijpt , zoveel mogelijk gegevens geven
die men vinden kan.

Diadem 73 Ch= Grundig 8074 ST & Philips GC047

Of wel Philips Chassis GC047

Zoek de schakelaar op.
Volg de draden en kom je op de betreffende juiste 2 pennen uit.

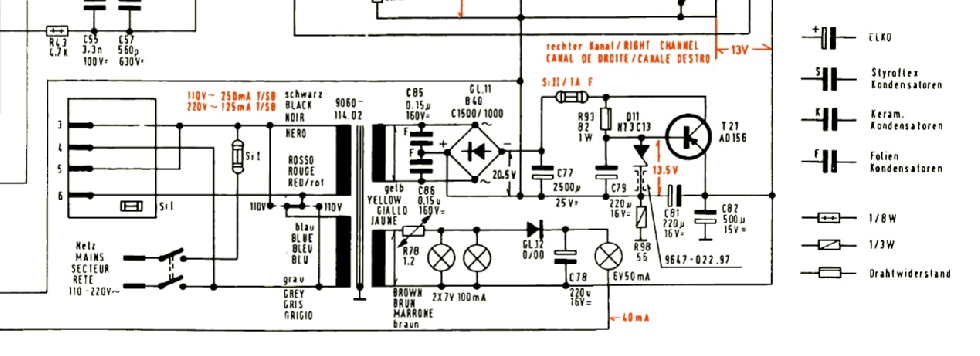

Zie schema hier.

Vragen??? Maak foto's, en eerst vragen dan pas stekker er in.

De pennen 3-4-5-6 op schema zijn tbv ingebouwde extra apparatuur.
Bv een Pick-up.
MOGELIJK!! is de pickup als 110V geschakeld, dan gebruik je
Pen 5 en 6 voor de pickup- > Pen 5 en 6 staat 110V op namelijk.
Indien pickup als 220V is geschakeld dan pen 3 en 4.
Pen 3 en 4 staat nu 220V op.
DUS PAS OP MET KNOEIEN IN DIE RADIO- STAAT SPANNING OP DIE PENNEN

Radio Chassis staat volgens de witte plug nu geschakeld op 220V.
Met die witte plug staan de 2 spoelen van 110V in serie, 110+110 maakt 220V.
(Een evt 110V geplaatste plug zet de beide trafo spoelen parallel.)

Dus die 220V netstekker op juiste plaats aan de schakelaar stekers.
Kun je dat radio chassis testen.
-Simpel volg de draden.

Indien je losse plug naar de PICK-UP gaat =>eerst onderzoeken hoe
de pick-motor is geschakeld.
