Akkord Pinguin U62 push pull versterking transformator (Toestel of techniek)

door soundman2 , Wouw, 02-03-2016, 18:52 (3286 dagen geleden) @ marcmambino
Gewijzigd door soundman2, 02-03-2016, 18:53

Hallo Kris,
Bedankt voor je reactie. ja het gaat idd over de driver en push-pull eindtrap.
Ja ik vermoed dat de driver transformator stuk is.
Toen ik de eindtrap onder spanning zetten kwam er rook uit het metalen omhulsel waar de eindtrap in verborgen zit. Ik heb alle componenten nagekeken naar thermische schade en ze ook uitgemeten maar kon niets ernstig vinden uitgezonderd de twee germanium transistoren ( matched pair ) die buiten waren spec.

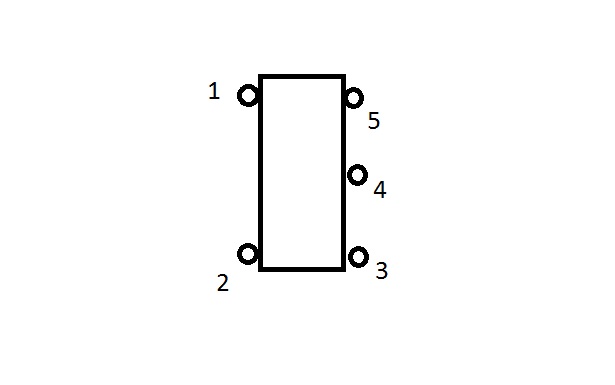

Het is allemaal heel verwarrend. De transformator heeft langs de primaire zijde twee aansluitingen en langs de secundaire kant 3 aansluitingen. Als ik de weerstanden meet zijn dit de resultaten:

Ohm

tussen 1 - 2 = oneindig
tussen 1 - 5 = 145.2 Ohm
tussen 1 - 4 = oneindig
tussen 1 - 3 = oneindig

tussen 2 - 5 = oneindig
tussen 2 - 4 = 40.6 Ohm
tussen 2 - 3 = 82.0 Ohm
tussen 3 - 4 = 41.5

Het lijkt er dus op dat de primaire kant tussen 1 - 5 zit en de secundaire zijde gevormd wordt door 2 - 3 met 4 als centrale tap
Ik zou denken dat de primaire tussen 1 - 2 gelegen zou zijn en de secundaire tussen 3 - 5 met 4 als centrale tap

Heb je dit al vaker gezien bij zon transformators? Ik heb in deze materie niet veel ervaring dus alle info welkom

Alvast bedankt,

Marc

De metingen kloppen voor de drivertrafo.
Tussen 1 en 5 zit de primaire,ca 145 Ohm

2-4-3 is de stuurwikkeling voor de eindtransistors, punt 4 is de centertap. De Ohmse waardes van 2-4 en 4-3 zijn bij een bifilair gewikkelde winding gelijk. De trafo is kennelijk niet bifilair gewikkeld. (twee wikkelingen gelijktijdig).
elke helft 2-4 4n 4-3 zijn ongeveer 40 Ohm. De twee staan in serie en daarom meet je tussen 2-3 ca 80 Ohm.
Soundman2
