ACORN BBC verhaal (Computertechniek)

door Maurice , Dordrecht, 29-03-2016, 18:53 (3160 dagen geleden)

ACORN BBC een computer speciaal ontwikkeld 1982 voor de computer cursus serie
op de Britse tv BBC.

Jaren geleden eens op een markt/rommelmarkt etc een soort van computer gekocht.
Dacht destijds dat het een Eprom-programmer was uit lang vervlogen tijden.
Gezien het knutsel gehalte van ding destijds rap gedemonteerd en zo een in een doos verdwenen met de opdracht verder demonteren.

Daar ik onlangs met een Piccolo CP/M pc bezig was met defecten en op zoek naar bepaalde IC's stuitte ik weer op die doos onderdelen.

Helaas (of gelukkig) zat er niet op wat ik zocht.
Enfin doos was weer boven water en dacht toch eens beter bekijken dat wrak.

Bedenk de printen lagen los, draadjes natuurlijk los geraakt etc.

Gelukkig bleek ik wel foto's gemaakt te hebben en kon zo samen met wat logisch
nadenken de boel aansluiten.
Bijna alles bleek aanwezig te zijn, de 3,5 en 5,25 flopdrive bleek even verdwenen,maar met hulp van de foto's en dus type kon ik ook die terug vinden ergens in een doos, waarbij de 3,5 ook keurig nog op de grote alu plaat zat.

De fik er in en zie daar:

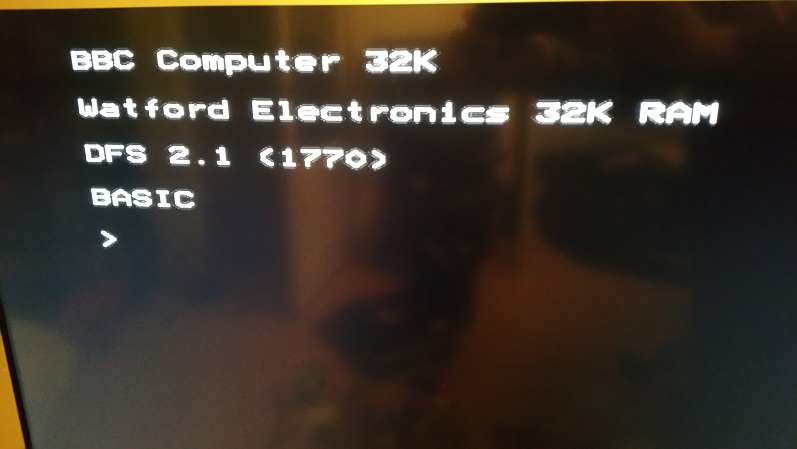

Gaf goede hoop, ding werkt gewoon nog.
Onderzoek van gehele knutsel gebeuren bleek dat het hier gaat om een
ACORN BBC model B computer 1982 met de nodige uitbreidingen.
-DFS 2.1 Dual drive 1770 uitbreidings kaart, zodat er 2 FFD's aangesloten
kunnen worden.
- Sidewise ROM extentie bord , om extra programma ROMS te plaatsen.
-Nog een extra uitbreidings kaart voor de 6502 processor.
-Keybord uitgebreid met nummerriek toetsenbord.

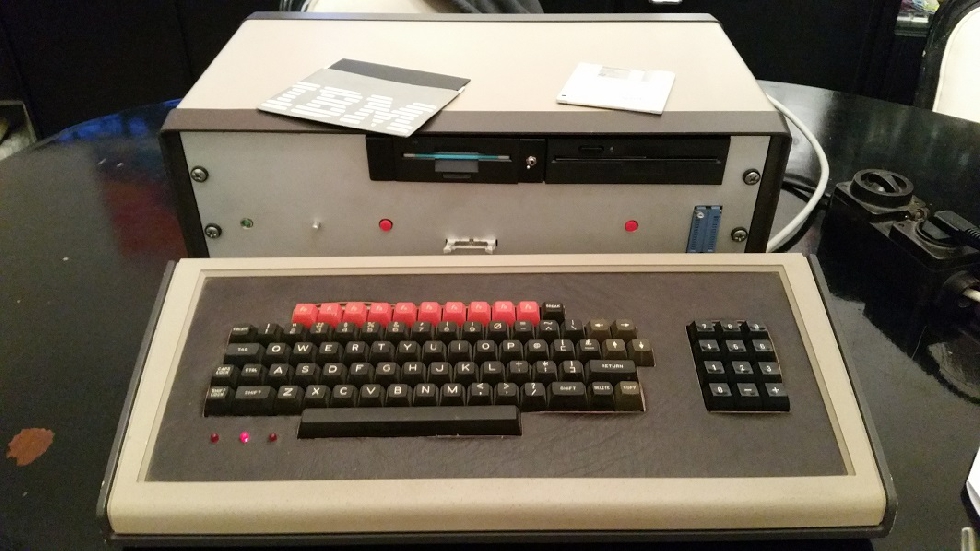

Dat alles pas niet in de org behuizing dus gebouwd/knutsel in een zware Alu
bouw kast destijds.

Goed is niet meer origineel in die zin, daar destijds deze computer JUIST ontwikkeld om allehande mee te experimenteren is deze juist wel weer
extra leuk ivm nodige extra''s.

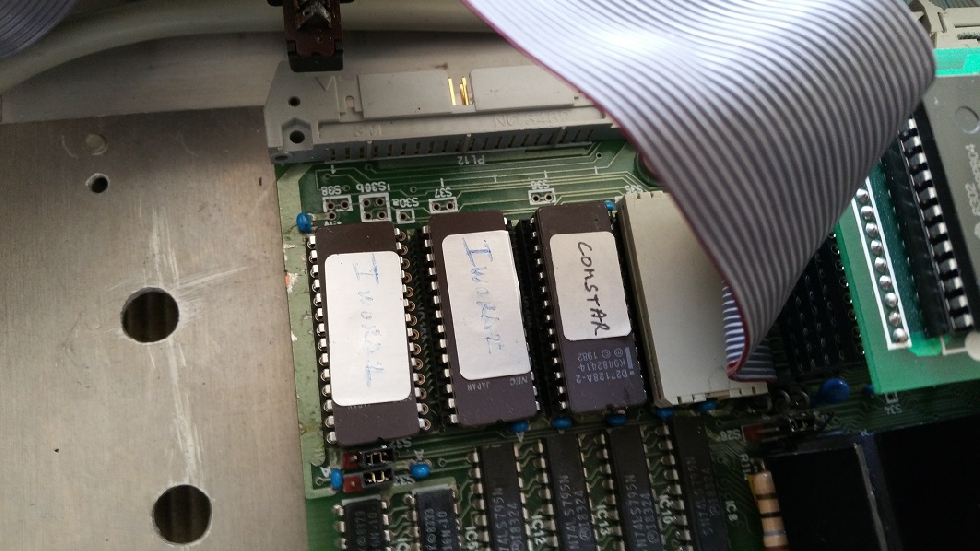

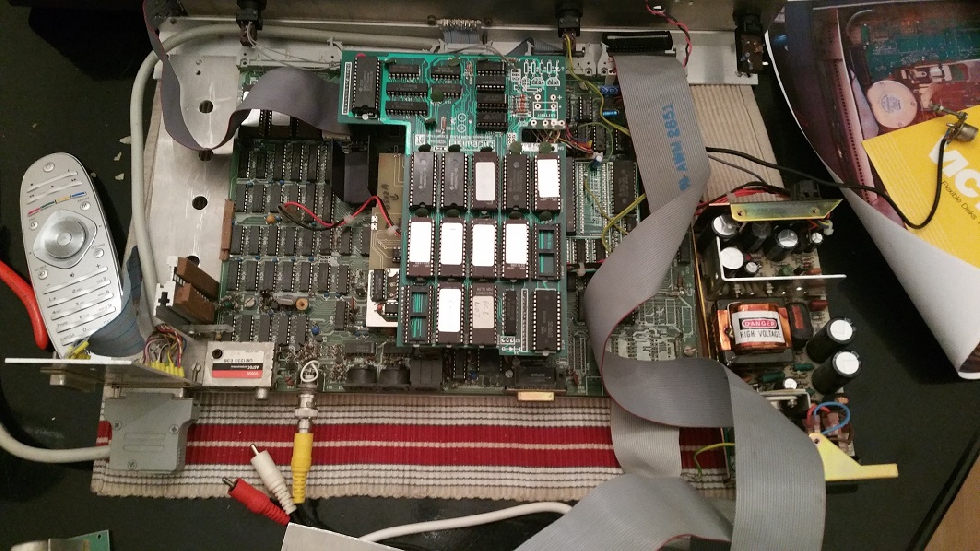

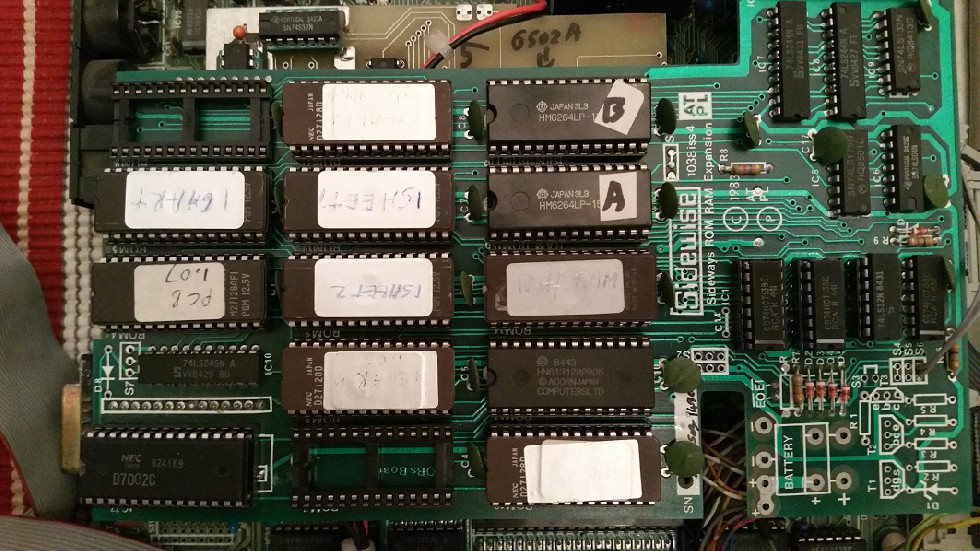

Extentie ROM Bord. Het zit gestapeld op 7-IC-voetjes hoog OP elkaar.
Bedoeld voor 11 extra programma ROM's en 1 dual set ROMS die nu als RAM zitten.

M-bord zelf heeft 4 ROM locaties waarvan de 4e naar buiten is gebracht.
Vandaar het Eprom voetje voor op.

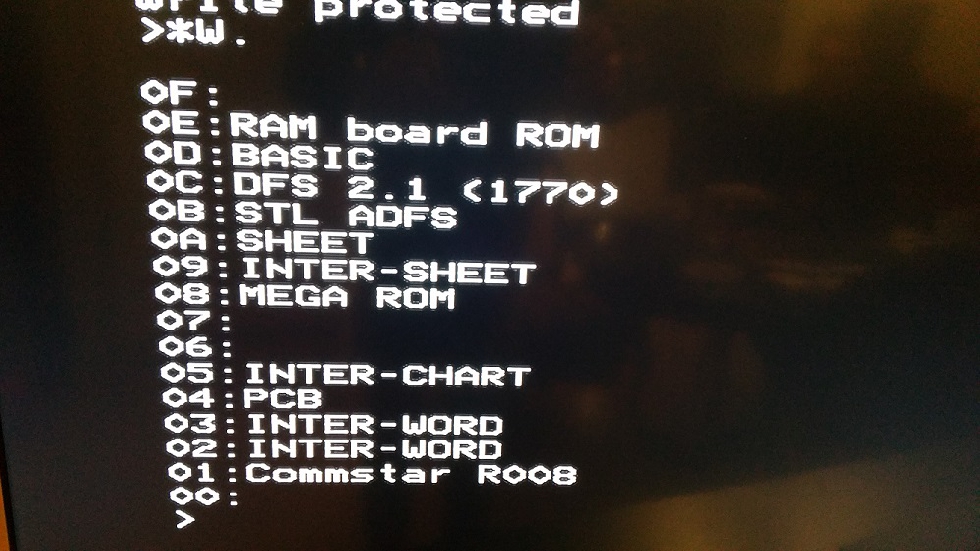

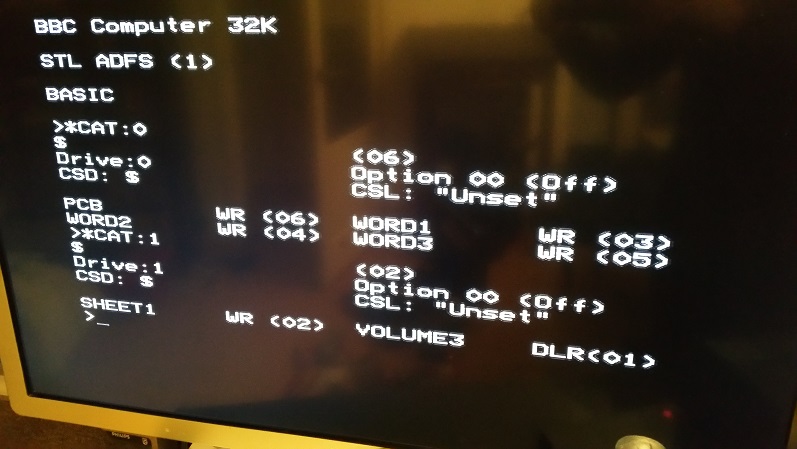

Hier de inhoud van alle geplaatste ROM's

OK, Doet het gewoon, veel info te vinden op het net dus de moeite waard
de boel weer netjes in elkaar te zetten.

AH ja, dat even was dus heel wat uurtjes puzzelen.
Kijken naar afdrukken op materiaal waar iets gezeten moest hebben.
De schamele foto's bekijken enz. Het grote knutsel gehalte was zo groot dat
alles diverse gaten had reeds ivm denk vele proberen.

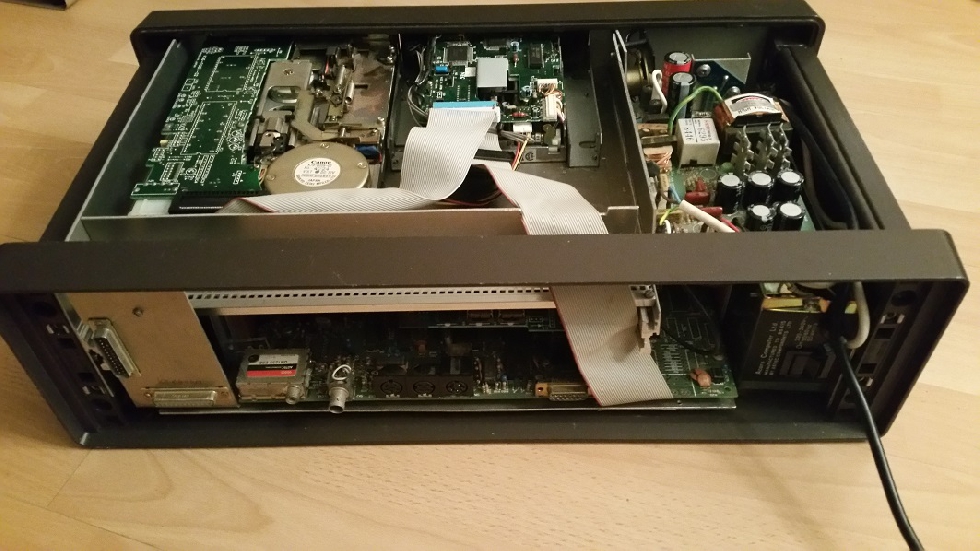

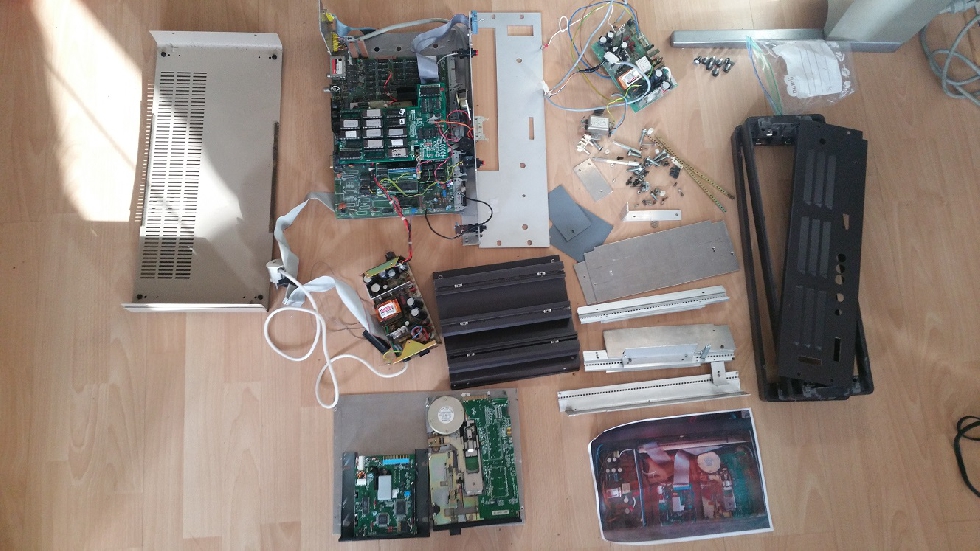

Hier het gehele bouw pakket: Let op die enkele foto binnenwerk

Solderen en netjes werken was ook aan de vorige eigenaar niet besteed!
Dus tevens de boel zo goed als ging ook netjes -VEILIG - in elkaar gekregen.

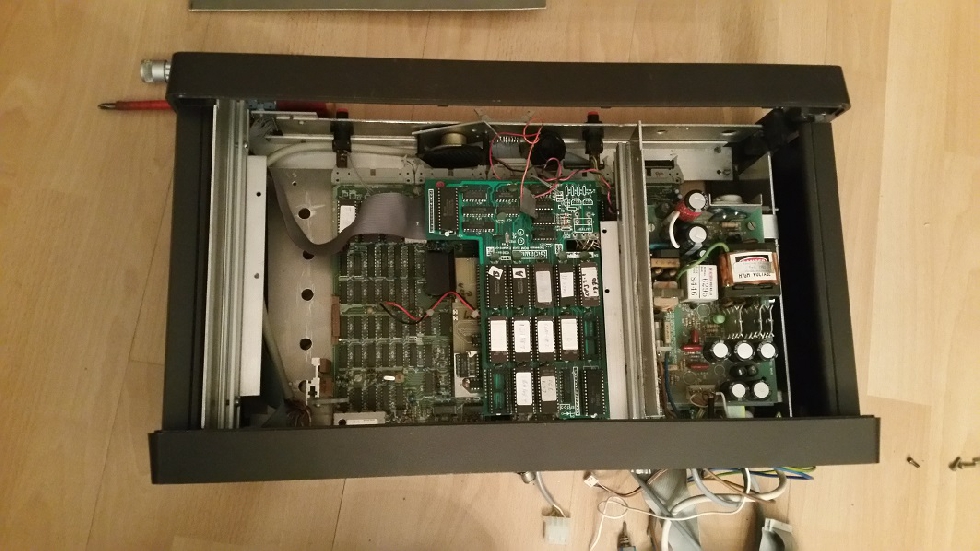

Ben alleen al aan die gestapelde beide voedingen dik een uur bezig geweest hoe dat in die kast heeft gezeten... Beugeltje, Vulringen, busjes, veel gaten in
aluminium enz.(Voeding FFD's en orginele ACORN-voeding),Tevsn 3x die kast in elkaar gezet ivm gaten tbv grote print en later weer zij panelen ivm schroefgaten, zij aluminium....

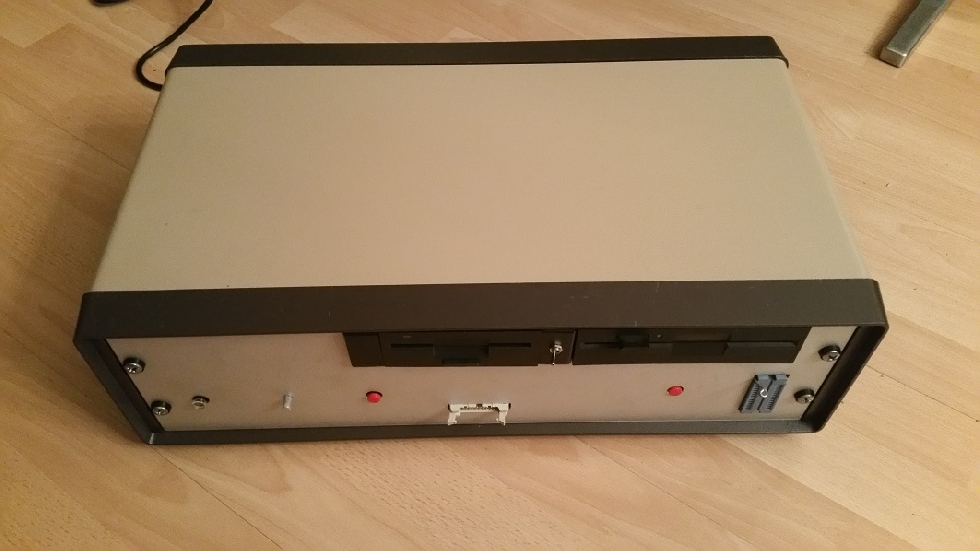

Begint weer wat te worden:

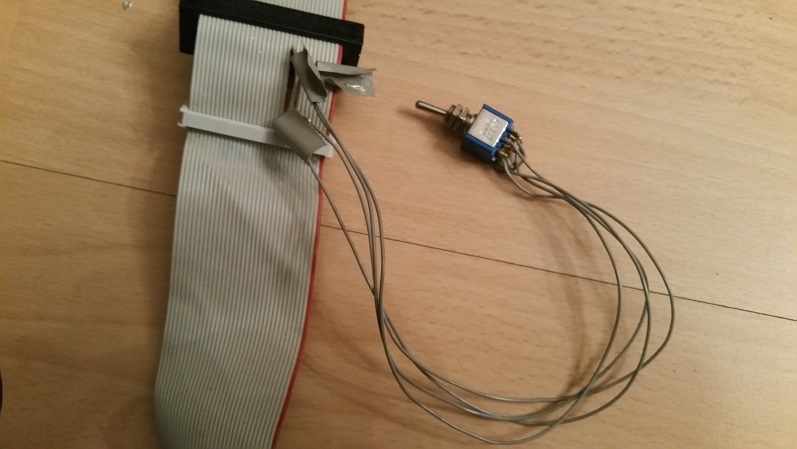

Hier voorbeeld van de knutsel kwaliteit:

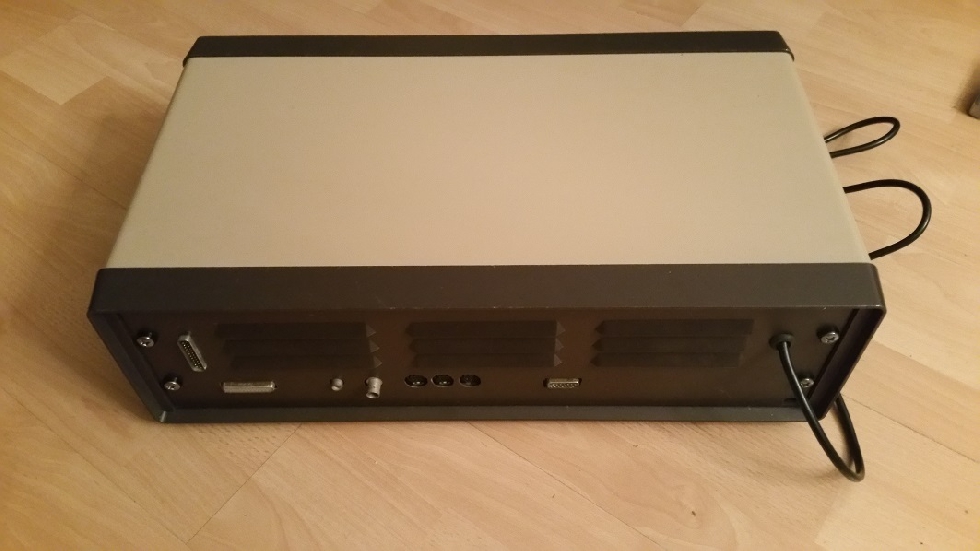

Klopt weer, kompleet en alles netjes gesoldeerd, fatsoenlijke Flop
voedingstekkers, hele 230Vac gedeelte opnieuw en met krimpkousjes veilig gemaakt.

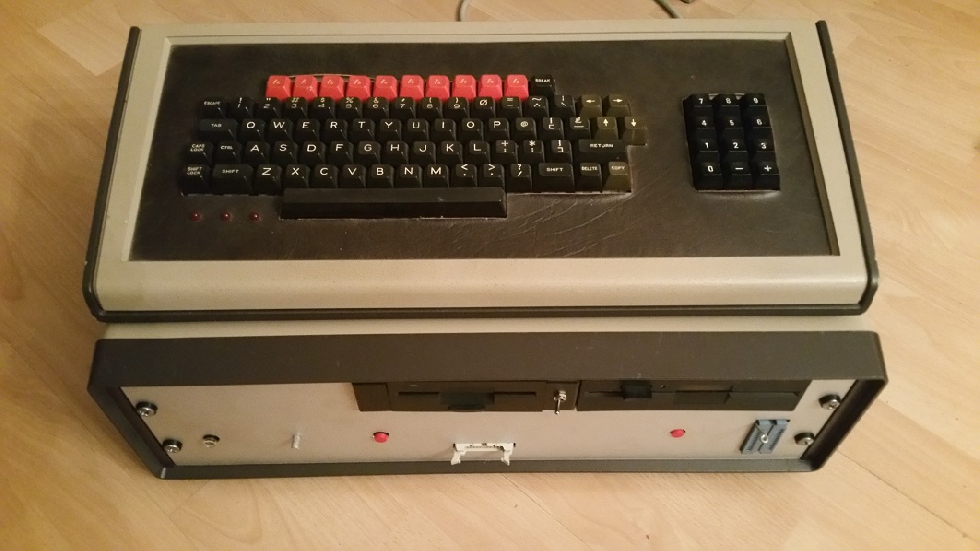

Is toch weer een net leuk 8-bitter geworden.
Heel leuk om mee te spelen.

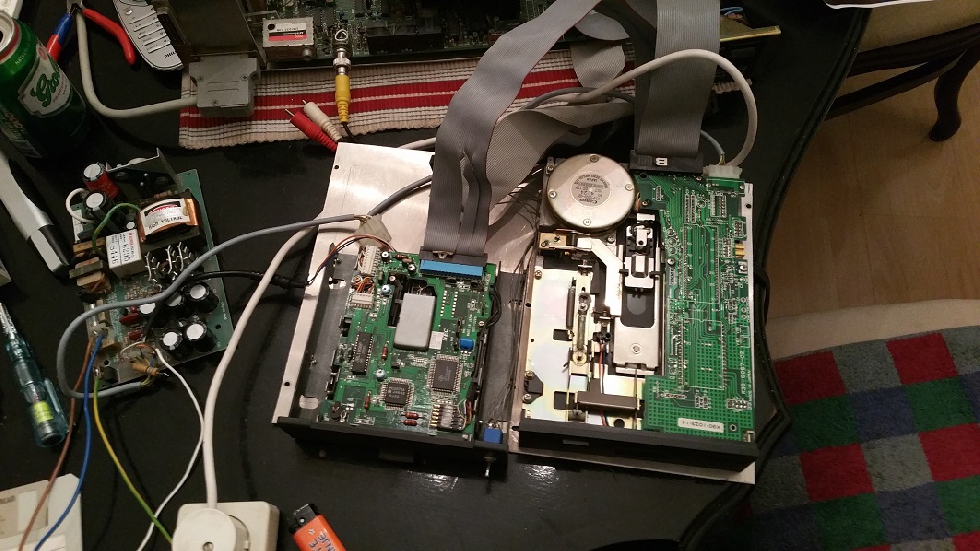

Was nog even stoeien om de beide drives goed aan de gang te krijgen.
Maar ook dat gelukt.
